Enviar sugerencia | Exportación: |
|
|
IOJ044 |
m² |
Franja cortafuegos de placas de yeso laminado, para edificio de uso industrial, sistema "PLACO". |
61,84€ |
|

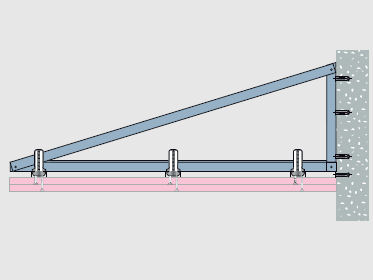

Franja cortafuegos horizontal, de 1 m de anchura, con una resistencia al fuego EI 60, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, sistema "PLACO", compuesta por 2 placas de yeso laminado DF / UNE-EN 520 - 1200 / 2500 / 15 / con los bordes longitudinales afinados, Placoflam PPF 15 "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte, reforzada por la inclusión en la masa de fibra de vidrio de hilo corto no tejido para mejorar su cohesión a temperaturas altas, fijadas a la subestructura soporte compuesta por canales y montantes, formando escuadras separadas 750 mm entre sí, suspensiones y perfiles separados 400 mm entre sí. Incluso tornillos para la fijación de las placas, y pasta y cinta para el tratamiento de juntas. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt12plp070b |
m |
Canal de perfil metálico de acero galvanizado, R 48 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 48x30 mm de sección y 0,55 mm de espesor, según UNE-EN 14195. |
3,330 |
1,50 |
5,00 |
|
mt12plp060b |
m |
Montante de perfil metálico de acero galvanizado, M 48 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 46,5x36 mm de sección y 0,6 mm de espesor, según UNE-EN 14195. |
1,400 |
1,89 |
2,65 |
|
mt12qlt030a |
Ud |
Tornillo autoperforante rosca-chapa, TRPF 13 "PLACO", de 13 mm de longitud. |
16,800 |
0,03 |
0,50 |
|
mt12ple110 |
Ud |
Suspensión C "PLACO". |
4,200 |
0,14 |
0,59 |
|
mt12plp010 |
m |
Perfil metálico de acero galvanizado, F-530 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 45x18 mm de sección y 0,6 mm de espesor, para la realización de trasdosados autoportantes y techos, según UNE-EN 14195. |
3,000 |
1,52 |
4,56 |
|
mt12ple030 |
Ud |
Pieza de empalme F-530 "PLACO". |
0,900 |
0,22 |
0,20 |
|
mt12psg082 |
Ud |
Fijación para hormigón. |
0,800 |
0,21 |
0,17 |
|
mt12plp080a |
m |
Perfil metálico en ángulo, de acero galvanizado, CR2 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 34x23 mm de sección y 0,55 mm de espesor, según UNE-EN 14195. |
1,050 |
1,06 |
1,11 |
|
mt12plk010gfocd |
m² |
Placa de yeso laminado DF / UNE-EN 520 - 1200 / 2500 / 15 / con los bordes longitudinales afinados, Placoflam PPF 15 "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte, reforzada por la inclusión en la masa de fibra de vidrio de hilo corto no tejido para mejorar su cohesión a temperaturas altas. |
2,000 |
11,26 |
22,52 |
|
mt12plt010a |
Ud |
Tornillo autorroscante TTPC 25 "PLACO", con cabeza de trompeta, de 25 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm. |
20,000 |
0,01 |
0,20 |
|
mt12plt010d |
Ud |
Tornillo autorroscante TTPC 45 "PLACO", con cabeza de trompeta, de 45 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm. |
20,000 |
0,02 |
0,40 |
|
mt12plm010a |
kg |
Pasta de secado en polvo SN "PLACO"; Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1, rango de temperatura de trabajo de 5 a 30°C, para aplicación manual con cinta de juntas, según UNE-EN 13963; para el tratamiento de las juntas de las placas de yeso laminado. |
0,190 |
1,35 |
0,26 |
|
mt12plj030 |
m |
Cinta autoadhesiva de malla de fibra de vidrio, "PLACO", para refuerzo de juntas. |
0,600 |
0,69 |
0,41 |
|
Subtotal materiales: |
38,57 |
||||
|
2 |
Mano de obra |
||||
|
mo011 |
h |
Oficial 1ª montador. |
0,301 |
19,11 |
5,75 |
|
mo080 |
h |
Ayudante montador. |
0,301 |
17,53 |
5,28 |
|
mo053 |
h |
Oficial 1ª montador de prefabricados interiores. |
0,301 |
19,11 |
5,75 |
|
mo100 |
h |
Ayudante montador de prefabricados interiores. |
0,301 |
17,53 |
5,28 |
|
Subtotal mano de obra: |
22,06 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
60,63 |
1,21 |
|
|
Coste de mantenimiento decenal: 3,09€ en los primeros 10 años. |
Costes directos (1+2+3): |
61,84 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 14195:2005 |
1.1.2006 |
1.1.2007 |
3/4 |
|
Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo |
|||
|
UNE-EN 14195:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
|
|
UNE-EN 520:2005/A1:2010 |
1.6.2010 |
1.12.2010 |
3/4 |
|
Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
UNE-EN 13963:2006 |
1.3.2006 |
1.3.2007 |
3/4 |
|
Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
EN 13963:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA IOJ044: FRANJA CORTAFUEGOS DE PLACAS DE YESO LAMINADO, PARA EDIFICIO DE USO INDUSTRIAL, SISTEMA "PLACO". CARACTERÍSTICAS TÉCNICAS Franja cortafuegos horizontal, de 1 m de anchura, con una resistencia al fuego EI 60, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, sistema "PLACO", compuesta por 2 placas de yeso laminado DF / UNE-EN 520 - 1200 / 2500 / 15 / con los bordes longitudinales afinados, Placoflam PPF 15 "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte, reforzada por la inclusión en la masa de fibra de vidrio de hilo corto no tejido para mejorar su cohesión a temperaturas altas, fijadas a la subestructura soporte compuesta por canales y montantes, formando escuadras separadas 750 mm entre sí, suspensiones y perfiles separados 400 mm entre sí. Incluso tornillos para la fijación de las placas, y pasta y cinta para el tratamiento de juntas. NORMATIVA DE APLICACIÓN
Ejecución: Reglamento de Seguridad contra Incendios en los establecimientos industriales. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo. Formación de las escuadras con canales y montantes. Colocación y fijación de las escuadras. Instalación de suspensiones. Colocación a presión de los perfiles contra las suspensiones. Colocación y fijación de los perfiles perimetrales. Preparación y corte de las placas. Atornillado de las placas a los perfiles. Tratamiento de juntas. CONDICIONES DE TERMINACIÓN. El elemento tendrá planeidad y aplomado. El sistema tendrá resistencia y estabilidad. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 04 05 |
Hierro y acero. |
0,148 |
0,070 |
|
17 08 02 |
Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01. |
0,898 |
0,898 |
|
Residuos generados: |
1,046 |
0,968 |
|
|
17 02 03 |
Plástico. |
0,059 |
0,098 |
|
Envases: |
0,059 |
0,098 |
|
|
Total residuos: |
1,105 |
1,067 |
