IOJ007

Ud

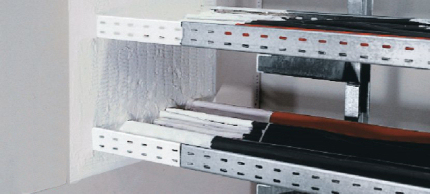

Sellado de paso de cables, mazos de cables, bandejas de cables y canalizaciones de cables de medianas dimensiones, con pintura y panel de lana mineral.

26,10€

Sistema de sellado de paso de cables con aislamiento, de diámetro exterior menor o igual de 80 mm, en muro, de 150 mm de espesor, a través de una abertura de 200 mm de anchura y 200 mm de altura, para protección pasiva contra incendios y garantizar la resistencia al fuego EI 90, formado por dos paneles rígidos de lana mineral, según UNE-EN 13162, no revestido, de 50 mm de espesor, resistencia térmica 1,4 m²K/W, conductividad térmica 0,035 W/(mK), revestidos por su cara exterior con una capa de 0,7 mm de espesor de pintura con propiedades ignífugas, color blanco y otra capa de la misma pintura, de 0,7 mm de espesor aplicada sobre cables y canalizaciones de cables, en una longitud de 150 mm, y sellado de juntas con sellador acrílico con propiedades ignífugas, color blanco.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt41phi070a

kg

Pintura con propiedades ignífugas, color blanco, para sellado de penetraciones.

0,166

29,75

4,94

mt16lra010c

m²

Panel rígido de lana mineral, según UNE-EN 13162, no revestido, de 50 mm de espesor, resistencia térmica 1,4 m²K/W, conductividad térmica 0,035 W/(mK).

0,080

15,16

1,21

mt41phi010a

Ud

Cartucho de 310 ml de sellador acrílico con propiedades ignífugas, color blanco, para sellado de juntas y aberturas lineales.

1,290

12,16

15,69

Subtotal materiales:

21,84

2

Mano de obra

mo113

h

Peón ordinario construcción.

0,217

17,28

3,75

Subtotal mano de obra:

3,75

3

Costes directos complementarios

%

Costes directos complementarios

2,000

25,59

0,51

Coste de mantenimiento decenal: 2,87€ en los primeros 10 años.

Costes directos (1+2+3):

26,10

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNIDAD DE OBRA IOJ007: SELLADO DE PASO DE CABLES, MAZOS DE CABLES, BANDEJAS DE CABLES Y CANALIZACIONES DE CABLES DE MEDIANAS DIMENSIONES, CON PINTURA Y PANEL DE LANA MINERAL.

CARACTERÍSTICAS TÉCNICAS

Sistema de sellado de paso de cables con aislamiento, de diámetro exterior menor o igual de 80 mm, en muro, de 150 mm de espesor, a través de una abertura de 200 mm de anchura y 200 mm de altura, para protección pasiva contra incendios y garantizar la resistencia al fuego EI 90, formado por dos paneles rígidos de lana mineral, según UNE-EN 13162, no revestido, de 50 mm de espesor, resistencia térmica 1,4 m²K/W, conductividad térmica 0,035 W/(mK), revestidos por su cara exterior con una capa de 0,7 mm de espesor de pintura con propiedades ignífugas, color blanco y otra capa de la misma pintura, de 0,7 mm de espesor aplicada sobre cables y canalizaciones de cables, en una longitud de 150 mm, y sellado de juntas con sellador acrílico con propiedades ignífugas, color blanco.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,013

0,022

Residuos generados:

0,013

0,022

17 02 03

Plástico.

0,003

0,005

Envases:

0,003

0,005

Total residuos:

0,016

0,027
