IOJ044

m²

Franja cortafuegos de placas de yeso laminado, para edificio de uso industrial, sistema "PLACO".

120,30€

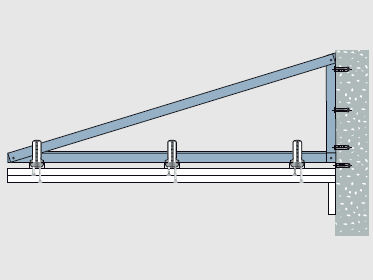

Franja cortafuegos horizontal, de 1 m de anchura, con una resistencia al fuego EI 120, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, sistema "PLACO", compuesta por 2 placas de yeso laminado UNE-EN 15283-1 GM-F / 1200 / 2500 / 25 / con los bordes longitudinales cuadrados, Glasroc F25 "PLACO", formada por un alma de yeso de origen natural, reforzada por la inclusión en la masa de velos no tejidos de fibra de vidrio, fijadas a la subestructura soporte compuesta por canales y montantes, formando escuadras separadas 750 mm entre sí, suspensiones y perfiles separados 400 mm entre sí. Incluso tornillos para la fijación de las placas, tiras de placas fijadas mecánicamente para el sellado perimetral y pasta y cinta para el tratamiento de juntas.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12plp070b

m

Canal de perfil metálico de acero galvanizado, R 48 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 48x30 mm de sección y 0,55 mm de espesor, según UNE-EN 14195.

3,330

1,50

5,00

mt12plp060b

m

Montante de perfil metálico de acero galvanizado, M 48 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 46,5x36 mm de sección y 0,6 mm de espesor, según UNE-EN 14195.

1,400

1,89

2,65

mt12qlt030a

Ud

Tornillo autoperforante rosca-chapa, TRPF 13 "PLACO", de 13 mm de longitud.

16,800

0,03

0,50

mt12ple110

Ud

Suspensión C "PLACO".

4,200

0,14

0,59

mt12plp010

m

Perfil metálico de acero galvanizado, F-530 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 45x18 mm de sección y 0,6 mm de espesor, para la realización de trasdosados autoportantes y techos, según UNE-EN 14195.

3,000

1,52

4,56

mt12ple030

Ud

Pieza de empalme F-530 "PLACO".

0,900

0,22

0,20

mt12psg082

Ud

Fijación para hormigón.

0,800

0,21

0,17

mt12plp080a

m

Perfil metálico en ángulo, de acero galvanizado, CR2 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 34x23 mm de sección y 0,55 mm de espesor, según UNE-EN 14195.

1,050

1,06

1,11

mt12plk018a

m²

Placa de yeso laminado reforzada con tejido de fibra UNE-EN 15283-1 GM-F / 1200 / 2500 / 25 / con los bordes longitudinales cuadrados, Glasroc F25 "PLACO", formada por un alma de yeso de origen natural, reforzada por la inclusión en la masa de velos no tejidos de fibra de vidrio.

2,100

37,71

79,19

mt12plt010b

Ud

Tornillo autorroscante TTPC 30 "PLACO", con cabeza de trompeta, de 30 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm.

20,000

0,02

0,40

mt12plt010f

Ud

Tornillo autorroscante TTPC 70 "PLACO", con cabeza de trompeta, de 70 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm.

20,000

0,04

0,80

mt12plm020

kg

Pasta de fraguado en polvo, Vario "PLACO", para el tratamiento de las juntas de las placas de yeso laminado.

0,150

2,00

0,30

mt12plj030

m

Cinta autoadhesiva de malla de fibra de vidrio, "PLACO", para refuerzo de juntas.

0,600

0,69

0,41

Subtotal materiales:

95,88

2

Mano de obra

mo011

h

Oficial 1ª montador.

0,301

19,11

5,75

mo080

h

Ayudante montador.

0,301

17,53

5,28

mo053

h

Oficial 1ª montador de prefabricados interiores.

0,301

19,11

5,75

mo100

h

Ayudante montador de prefabricados interiores.

0,301

17,53

5,28

Subtotal mano de obra:

22,06

3

Costes directos complementarios

%

Costes directos complementarios

2,000

117,94

2,36

Coste de mantenimiento decenal: 6,02€ en los primeros 10 años.

Costes directos (1+2+3):

120,30

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNE-EN 15283-1/A1:2009

1.6.2010

1.6.2011

3/4

Placas de yeso laminado reforzadas con fibras- Definiciones, requisitos y métodos de ensayo. Parte 1: Placas de yeso laminado reforzadas con tejido de fibra

UNIDAD DE OBRA IOJ044: FRANJA CORTAFUEGOS DE PLACAS DE YESO LAMINADO, PARA EDIFICIO DE USO INDUSTRIAL, SISTEMA "PLACO".

CARACTERÍSTICAS TÉCNICAS

Franja cortafuegos horizontal, de 1 m de anchura, con una resistencia al fuego EI 120, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, sistema "PLACO", compuesta por 2 placas de yeso laminado UNE-EN 15283-1 GM-F / 1200 / 2500 / 25 / con los bordes longitudinales cuadrados, Glasroc F25 "PLACO", formada por un alma de yeso de origen natural, reforzada por la inclusión en la masa de velos no tejidos de fibra de vidrio, fijadas a la subestructura soporte compuesta por canales y montantes, formando escuadras separadas 750 mm entre sí, suspensiones y perfiles separados 400 mm entre sí. Incluso tornillos para la fijación de las placas, tiras de placas fijadas mecánicamente para el sellado perimetral y pasta y cinta para el tratamiento de juntas.

NORMATIVA DE APLICACIÓN

Ejecución: Reglamento de Seguridad contra Incendios en los establecimientos industriales.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,148

0,070

17 08 02

Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01.

0,810

0,810

Residuos generados:

0,958

0,880

17 02 03

Plástico.

0,082

0,137

Envases:

0,082

0,137

Total residuos:

1,040

1,017
