IOJ040 |
m² |

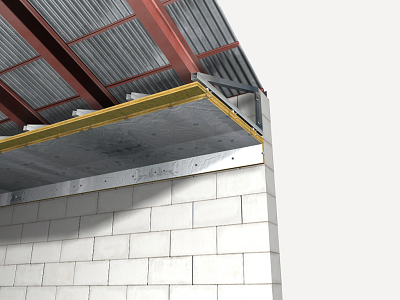

Franja cortafuegos de paneles de lana de roca, para edificio de uso industrial. |
155,38€ |
|

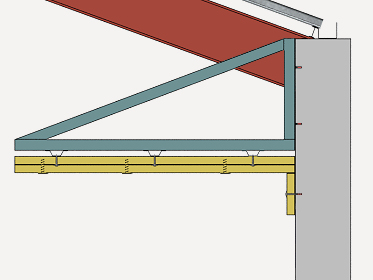

Franja cortafuegos horizontal, de 1 m de anchura, con una resistencia al fuego EI 60, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, compuesta por dos paneles rígidos de lana de roca revestidos por una de sus caras con una lámina de aluminio reforzado, de 30 mm de espesor, resistencia térmica 0,731707 m²K/W, conductividad térmica 0,041 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, cada uno, unidos entre sí y fijados a la subestructura soporte, con tornillos de unión, de 50 mm de longitud. Incluso elementos de fijación y tiras de lana de roca fijadas mecánicamente para el sellado perimetral. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt07ali024f |
kg |
Acero UNE-EN 10219-1 S275J0H, en perfiles huecos conformados en frío, piezas simples, para aplicaciones estructurales, de las series redondo, cuadrado o rectangular, acabado con imprimación antioxidante. Trabajado y montado en taller, para colocar con uniones atornilladas en obra. |
15,000 |
1,17 |
17,55 |
|
mt29pme030a |
m |
Perfil de plancha de acero galvanizado, de 85 mm de anchura. |
3,000 |
0,99 |
2,97 |
|
mt29pme040a |
Ud |
Tornillo de acero galvanizado. |
30,000 |
0,02 |
0,60 |
|
mt16lrw080fb |
m² |
Panel rígido de lana de roca según UNE-EN 13162, revestido por una de sus caras con una lámina de aluminio reforzado, de 30 mm de espesor, resistencia térmica 0,731707 m²K/W, conductividad térmica 0,041 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, Euroclase A1 de reacción al fuego, para protección contra incendios de elementos constructivos. |
2,300 |
24,24 |
55,75 |
|
mt16lrw082aa |
Ud |
Tornillo de unión de alambre de acero galvanizado en forma de hélice, de 50 mm de longitud, para paneles de lana de roca. |
20,000 |
2,67 |
53,40 |
|
Subtotal materiales: |
130,27 |
||||
|
2 |
Mano de obra |
||||
|
mo011 |
h |
Oficial 1ª montador. |
0,351 |
19,11 |
6,71 |
|
mo080 |
h |
Ayudante montador. |
0,351 |
17,53 |
6,15 |
|
mo054 |
h |
Oficial 1ª montador de aislamientos. |
0,251 |
19,11 |
4,80 |
|
mo101 |
h |
Ayudante montador de aislamientos. |
0,251 |
17,53 |
4,40 |
|
Subtotal mano de obra: |
22,06 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
152,33 |
3,05 |
|
|
Coste de mantenimiento decenal: 7,77€ en los primeros 10 años. |
Costes directos (1+2+3): |
155,38 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 10219-1:2007 |
1.2.2007 |
1.2.2008 |
2+ |
|
Perfiles huecos para construcción conformados en frío de acero no aleado y de grano fino. Parte 1: Condiciones técnicas de suministro. |
|||
|
UNE-EN 13162:2013/A1:2015 |
10.7.2015 |
10.7.2016 |
1/3/4 |
|
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación. |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA IOJ040: FRANJA CORTAFUEGOS DE PANELES DE LANA DE ROCA, PARA EDIFICIO DE USO INDUSTRIAL. CARACTERÍSTICAS TÉCNICAS Franja cortafuegos horizontal, de 1 m de anchura, con una resistencia al fuego EI 60, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, compuesta por dos paneles rígidos de lana de roca revestidos por una de sus caras con una lámina de aluminio reforzado, de 30 mm de espesor, resistencia térmica 0,731707 m²K/W, conductividad térmica 0,041 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, cada uno, unidos entre sí y fijados a la subestructura soporte, con tornillos de unión, de 50 mm de longitud. Incluso elementos de fijación y tiras de lana de roca fijadas mecánicamente para el sellado perimetral. NORMATIVA DE APLICACIÓN
Ejecución: Reglamento de Seguridad contra Incendios en los establecimientos industriales. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo. Fijación de la subestructura soporte a la medianera. Preparación y corte de los paneles. Colocación a tresbolillo de los paneles. Unión entre paneles con tornillos de fijación. Fijación de la franja cortafuegos a la subestructura soporte. Sellado del encuentro de la franja cortafuegos con el muro perimetral. CONDICIONES DE TERMINACIÓN. El elemento tendrá planeidad y aplomado. El sistema tendrá resistencia y estabilidad. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 04 05 |
Hierro y acero. |
0,375 |
0,179 |
|
17 06 04 |
Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03. |
0,298 |
0,497 |
|
Residuos generados: |
0,673 |
0,675 |
|
|
17 02 03 |
Plástico. |
0,078 |
0,130 |
|
Envases: |
0,078 |
0,130 |
|
|
Total residuos: |
0,751 |
0,805 |
