ZHF020

m²

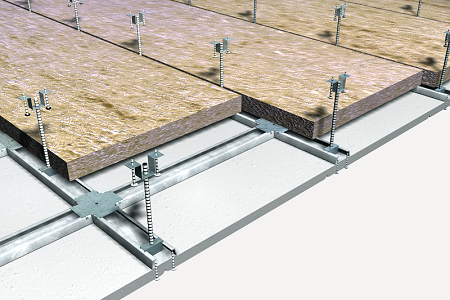

Sistema "ISOVER" de aislamiento termoacústico por el interior, sobre falso techo.

32,73€

Rehabilitación energética mediante el sistema "ISOVER" de aislamiento termoacústico por el interior, mediante la colocación de manta ligera de lana mineral Arena, de alta densidad, Arena Confort "ISOVER", según UNE-EN 13162, revestido por una de sus caras con un velo de vidrio de color negro, de 25 mm de espesor, apoyado directamente sobre falso techo continuo suspendido liso (12,5+27+27), con una placa de yeso laminado A / UNE-EN 520 - 1200 / longitud / 12,5 / con los bordes longitudinales afinados, fijada a maestras separadas 1000 mm entre ejes y suspendidas del forjado o elemento soporte mediante cuelgues combinados; y dos manos de pintura plástica, color blanco, acabado mate, textura lisa, (rendimiento: 0,1 l/m² cada mano); previa aplicación de una mano de imprimación a base de copolímeros acrílicos en suspensión acuosa. El precio incluye las ayudas de albañilería para instalaciones.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt16lvi020i

m²

Manta ligera de lana mineral Arena, de alta densidad, Arena Confort "ISOVER", según UNE-EN 13162, revestido por una de sus caras con un velo de vidrio de color negro, de 25 mm de espesor, resistencia térmica 0,65 m²K/W, conductividad térmica 0,037 W/(mK).

1,050

3,65

3,83

mt12psg160a

m

Perfil en U, de acero galvanizado, de 30 mm.

0,400

0,74

0,30

mt12psg220

Ud

Fijación compuesta por taco y tornillo 5x27.

2,000

0,06

0,12

mt12psg210a

Ud

Cuelgue para falsos techos suspendidos.

1,200

0,60

0,72

mt12psg210b

Ud

Seguro para la fijación del cuelgue, en falsos techos suspendidos.

1,200

0,10

0,12

mt12psg210c

Ud

Conexión superior para fijar la varilla al cuelgue, en falsos techos suspendidos.

1,200

0,75

0,90

mt12psg190

Ud

Varilla de cuelgue.

1,200

0,33

0,40

mt12psg050c

m

Maestra 60/27 de chapa de acero galvanizado, de ancho 60 mm, según UNE-EN 14195.

3,200

1,16

3,71

mt12pek020ka

Ud

Conector, para maestra 60/27.

0,600

0,32

0,19

mt12pek020da

Ud

Conector tipo caballete, para maestra 60/27.

2,300

0,29

0,67

mt12psg010a

m²

Placa de yeso laminado A / UNE-EN 520 - 1200 / longitud / 12,5 / con los bordes longitudinales afinados.

1,000

3,63

3,63

mt12psg081c

Ud

Tornillo autoperforante 3,5x25 mm.

17,000

0,01

0,17

mt12psg041b

m

Banda autoadhesiva desolidarizante de espuma de poliuretano de celdas cerradas, de 3,2 mm de espesor y 50 mm de anchura, resistencia térmica 0,10 m²K/W, conductividad térmica 0,032 W/(mK).

0,400

0,22

0,09

mt12psg030a

kg

Pasta para juntas, según UNE-EN 13963.

0,700

1,00

0,70

mt12psg040

m

Cinta de juntas.

0,450

0,03

0,01

mt27pfp010b

l

Imprimación a base de copolímeros acrílicos en suspensión acuosa, para favorecer la cohesión de soportes poco consistentes y la adherencia de pinturas.

0,125

3,30

0,41

mt27pir010a

l

Pintura plástica ecológica para interior a base de copolímeros acrílicos en dispersión acuosa, dióxido de titanio y pigmentos extendedores seleccionados, color blanco, acabado mate, textura lisa, de gran resistencia al frote húmedo, permeable al vapor de agua, transpirable y resistente a los rayos UV, para aplicar con brocha, rodillo o pistola.

0,200

4,35

0,87

Subtotal materiales:

16,84

2

Mano de obra

mo011

h

Oficial 1ª montador.

0,338

19,11

6,46

mo080

h

Ayudante montador.

0,146

17,53

2,56

mo054

h

Oficial 1ª montador de aislamientos.

0,077

19,11

1,47

mo101

h

Ayudante montador de aislamientos.

0,077

17,53

1,35

mo038

h

Oficial 1ª pintor.

0,165

18,56

3,06

mo076

h

Ayudante pintor.

0,020

17,53

0,35

Subtotal mano de obra:

15,25

3

Costes directos complementarios

%

Costes directos complementarios

2,000

32,09

0,64

Coste de mantenimiento decenal: 6,68€ en los primeros 10 años.

Costes directos (1+2+3):

32,73

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNE-EN 520:2005/A1:2010

1.6.2010

1.12.2010

3/4

Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

UNE-EN 13963:2006

1.3.2006

1.3.2007

3/4

Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

EN 13963:2005/AC:2006

1.1.2007

1.1.2007

UNIDAD DE OBRA ZHF020: SISTEMA "ISOVER" DE AISLAMIENTO TERMOACÚSTICO POR EL INTERIOR, SOBRE FALSO TECHO.

CARACTERÍSTICAS TÉCNICAS

Rehabilitación energética mediante el sistema "ISOVER" de aislamiento termoacústico por el interior, formado por manta ligera de lana mineral Arena, de alta densidad, Arena Confort "ISOVER", según UNE-EN 13162, revestido por una de sus caras con un velo de vidrio de color negro, de 25 mm de espesor, resistencia térmica 0,65 m²K/W, conductividad térmica 0,037 W/(mK), apoyado directamente sobre falso techo de falso techo continuo suspendido liso (12,5+27+27), formado por una placa de yeso laminado A / UNE-EN 520 - 1200 / longitud / 12,5 / con los bordes longitudinales afinados, atornillada a una estructura metálica de acero galvanizado de maestras primarias 60/27 mm separadas cada 1000 mm entre ejes y suspendidas del forjado o elemento soporte mediante cuelgues combinados cada 900 mm, y maestras secundarias fijadas perpendicularmente a las primarias mediante conectores tipo caballete y colocadas con una modulación máxima de 500 mm entre ejes; y dos manos de pintura plástica, color blanco, acabado mate, textura lisa, (rendimiento: 0,1 l/m² cada mano); previa aplicación de una mano de imprimación a base de copolímeros acrílicos en suspensión acuosa. Incluso elementos de cuelgue, varillas roscadas, tacos de expansión metálicos, tornillería, banda acústica bajo los perfiles perimetrales, pasta de juntas, cinta de juntas y accesorios de montaje y limpieza de la superficie a pintar.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

El aislamiento se protegerá, después de su colocación, de los impactos, presiones u otras acciones que lo pudieran alterar.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye las ayudas de albañilería para instalaciones.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,050

0,083

17 04 05

Hierro y acero.

0,069

0,033

17 08 02

Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01.

0,428

0,428

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,008

0,005

08 01 11

Residuos de pintura y barniz que contienen disolventes orgánicos u otras sustancias peligrosas.

0,016

0,018

Residuos generados:

0,571

0,567

17 02 03

Plástico.

0,066

0,110

15 01 04

Envases metálicos.

0,005

0,008

Envases:

0,071

0,118

Total residuos:

0,642

0,686
