FCB010

m

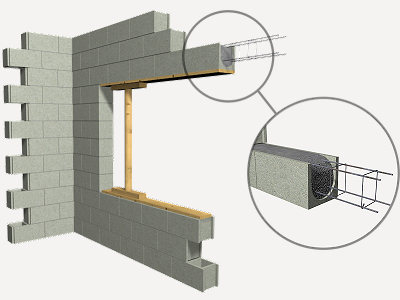

Dintel de fábrica armada de bloques en "U" de hormigón.

17,51€

Dintel de 20 cm de espesor, de fábrica armada de bloques en "U" de hormigón, lisos color gris, 40x20x20 cm, resistencia normalizada R10 (10 N/mm²), para revestir, recibidos con mortero de cemento industrial, color gris, M-5, suministrado a granel; con refuerzo de hormigón de relleno, HA-25/B/12/IIa, preparado en obra, vertido con medios manuales, y acero UNE-EN 10080 B 500 S, cuantía 4,3 kg/m; montaje y desmontaje de apeo compuesto por 2 puntales metálicos telescópicos, amortizables en 150 usos y tablones de madera de pino, amortizables en 10 usos. El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt02bhp020f

Ud

Bloque en "U" de hormigón, liso color gris, 40x20x20 cm, resistencia normalizada R10 (10 N/mm²), para revestir. Según UNE-EN 771-3.

2,625

1,30

3,41

mt09mif010cb

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado a granel, según UNE-EN 998-2.

0,001

30,98

0,03

mt08aaa010a

m³

Agua.

0,009

1,50

0,01

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros.

4,300

0,81

3,48

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,099

1,10

0,11

mt08cem011a

kg

Cemento Portland CEM II/B-L 32,5 R, color gris, en sacos, según UNE-EN 197-1.

11,678

0,10

1,17

mt01arg006

t

Arena de cantera, para hormigón preparado en obra.

0,016

16,79

0,27

mt01arg007a

t

Árido grueso homogeneizado, de tamaño máximo 12 mm.

0,032

16,64

0,53

mt50spa050m

m³

Tablón de madera de pino, dimensiones 20x7,2 cm.

0,003

305,00

0,92

mt50spa101

kg

Clavos de acero.

0,050

1,30

0,07

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,013

13,37

0,17

Subtotal materiales:

10,17

2

Equipo y maquinaria

mq06hor010

h

Hormigonera.

0,016

1,68

0,03

mq06mms010

h

Mezclador continuo con silo, para mortero industrial en seco, suministrado a granel.

0,021

1,73

0,04

Subtotal equipo y maquinaria:

0,07

3

Mano de obra

mo021

h

Oficial 1ª construcción en trabajos de albañilería.

0,116

18,56

2,15

mo114

h

Peón ordinario construcción en trabajos de albañilería.

0,116

17,28

2,00

mo043

h

Oficial 1ª ferrallista.

0,074

19,37

1,43

mo090

h

Ayudante ferrallista.

0,074

18,29

1,35

Subtotal mano de obra:

6,93

4

Costes directos complementarios

%

Costes directos complementarios

2,000

17,17

0,34

Coste de mantenimiento decenal: 0,53€ en los primeros 10 años.

Costes directos (1+2+3+4):

17,51

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 771-3:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 3: Bloques de hormigón (áridos densos y ligeros).

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 197-1:2011

1.7.2012

1.7.2013

1+

Cemento. Parte 1: Composición, especificaciones y criterios de conformidad de los cementos comunes.

UNIDAD DE OBRA FCB010: DINTEL DE FÁBRICA ARMADA DE BLOQUES EN "U" DE HORMIGÓN.

CARACTERÍSTICAS TÉCNICAS

Dintel de 20 cm de espesor, de fábrica armada de bloques en "U" de hormigón, lisos color gris, 40x20x20 cm, resistencia normalizada R10 (10 N/mm²), para revestir, recibidos con mortero de cemento industrial, color gris, M-5, suministrado a granel; con refuerzo de hormigón de relleno, HA-25/B/12/IIa, preparado en obra, vertido con medios manuales, y acero UNE-EN 10080 B 500 S, cuantía 4,3 kg/m; montaje y desmontaje de apeo compuesto por 2 puntales metálicos telescópicos, amortizables en 150 usos y tablones de madera de pino, amortizables en 10 usos.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón:

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto, incluyendo las entregas en los apoyos.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la obra recién ejecutada frente a lluvias, heladas y temperaturas elevadas.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto, incluyendo las entregas en los apoyos.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

3,498

2,332

17 04 05

Hierro y acero.

0,286

0,136

01 04 09

Residuos de arena y arcillas.

0,048

0,030

01 04 08

Residuos de grava y rocas trituradas distintos de los mencionados en el código 01 04 07.

0,173

0,115

17 02 01

Madera.

1,725

1,568

Residuos generados:

5,730

4,182

15 01 01

Envases de papel y cartón.

0,123

0,164

17 02 03

Plástico.

0,039

0,065

17 02 01

Madera.

0,202

0,184

Envases:

0,364

0,413

Total residuos:

6,094

4,594
