EMN010

m²

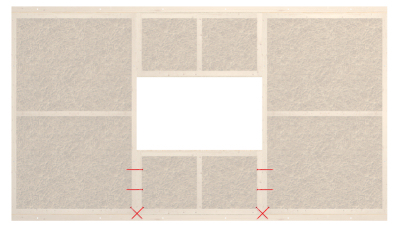

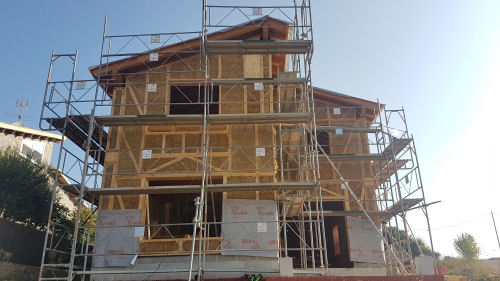

Muro estructural de paneles premontados de entramado ligero de madera y paja.

153,66€

Muro estructural exterior, de 35 cm de espesor, de paneles premontados de entramado ligero de madera y paja, compuestos por montantes, travesaños y listones de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España, clase resistente C24 según UNE-EN 338 y UNE-EN 1912, calidad estructural T2 según INSTA 142; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado; cortados, numerados y premontados en taller con tornillos de acero al carbono y tornillos de acero inoxidable A2, según UNE-EN ISO 6892-1; con relleno de paja de arroz, trigo y centeno con una densidad de 120 kg/m³ y una humedad relativa menor de 15%; considerando un grado de complejidad medio. Incluso tornillos de acero inoxidable A2, para la fijación de los paneles y lámina altamente transpirable impermeable al agua de lluvia, para protección temporal de los paneles frente a los agentes atmosféricos. El precio incluye la descarga del panel, pero no incluye la ejecución y el sellado de las juntas, el revestimiento ni el zuncho perimetral.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07emn010ka

m²

Muro estructural exterior, de 35 cm de espesor, de paneles premontados de entramado ligero de madera y paja, compuestos por montantes, travesaños y listones de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España, clase resistente C24 según UNE-EN 338 y UNE-EN 1912, calidad estructural T2 según INSTA 142; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado; cortados, numerados y premontados en taller con tornillos de acero al carbono y tornillos de acero inoxidable A2, según UNE-EN ISO 6892-1; con relleno de paja de arroz, trigo y centeno con una densidad de 120 kg/m³ y una humedad relativa menor de 15%, y tornillos de acero inoxidable A2 para la fijación de los paneles.

1,000

116,40

116,40

mt15mbv040

m²

Lámina altamente transpirable impermeable al agua de lluvia, de polietileno de alta densidad (PEAD/HDPE), de 0,4 mm de espesor y 124 g/m², de 0,02 m de espesor de aire equivalente frente a la difusión de vapor de agua, según UNE-EN 1931, estanqueidad al agua clase W1 según UNE-EN 1928, (Euroclase E de reacción al fuego, según UNE-EN 13501-1), suministrada en rollos de 1,50x50 m, según UNE-EN 13859-2.

1,100

2,00

2,20

Subtotal materiales:

118,60

2

Equipo y maquinaria

mq07gte010c

h

Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 30 t y 27 m de altura máxima de trabajo.

0,050

67,00

3,35

Subtotal equipo y maquinaria:

3,35

3

Mano de obra

mo048

h

Oficial 1ª montador de estructura de madera.

0,520

19,81

10,30

mo095

h

Ayudante montador de estructura de madera.

0,980

18,78

18,40

Subtotal mano de obra:

28,70

4

Costes directos complementarios

%

Costes directos complementarios

2,000

150,65

3,01

Costes directos (1+2+3+4):

153,66

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13859-2:2010

1.4.2011

1.4.2012

1/3/4

Láminas flexibles para impermeabilización. Definiciones y características de las láminas auxiliares. Parte 2: Láminas auxiliares para muros.

UNIDAD DE OBRA EMN010: MURO ESTRUCTURAL DE PANELES PREMONTADOS DE ENTRAMADO LIGERO DE MADERA Y PAJA.

CARACTERÍSTICAS TÉCNICAS

Muro estructural exterior, de 35 cm de espesor, de paneles premontados de entramado ligero de madera y paja, compuestos por montantes, travesaños y listones de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España, clase resistente C24 según UNE-EN 338 y UNE-EN 1912, calidad estructural T2 según INSTA 142; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado; cortados, numerados y premontados en taller con tornillos de acero al carbono y tornillos de acero inoxidable A2, según UNE-EN ISO 6892-1; con relleno de paja de arroz, trigo y centeno con una densidad de 120 kg/m³ y una humedad relativa menor de 15%; considerando un grado de complejidad medio. Incluso tornillos de acero inoxidable A2, para la fijación de los paneles y lámina altamente transpirable impermeable al agua de lluvia, para protección temporal de los paneles frente a los agentes atmosféricos.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo y marcado de ejes. Montaje de los paneles. Colocación y fijación provisional de los paneles. Aplomado y nivelación. Ejecución de las uniones. Fijación definitiva de los paneles. Colocación de la lámina de protección. Retirada de la lámina de protección.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a lluvias, heladas y temperaturas elevadas.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la descarga del panel, pero no incluye la ejecución y el sellado de las juntas, el revestimiento ni el zuncho perimetral.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

1,295

1,177

17 02 03

Plástico.

0,136

0,227

Residuos generados:

1,431

1,404

17 02 03

Plástico.

0,060

0,100

Envases:

0,060

0,100

Total residuos:

1,491

1,504
