NIG040 |
m² |

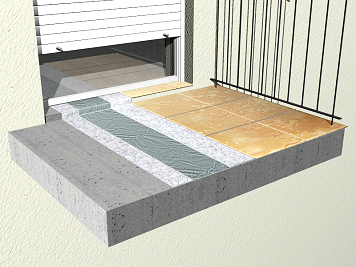

Galerías y balcones sobre espacios no habitables. Impermeabilización con láminas de PVC. |
31,75€ |

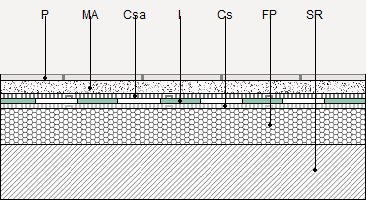

Impermeabilización de galerías y balcones, situados sobre espacios no habitables, compuesta de: FORMACIÓN DE PENDIENTES: mortero de cemento CEM II/B-P 32,5 N tipo M-5, confeccionado en obra con 250 kg/m³ de cemento y una proporción en volumen 1/6, con espesor medio de 4 cm y pendiente del 1% al 5%, acabado fratasado; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 3,45 kN/m, una resistencia a la tracción transversal de 3,45 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m²; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, mediante lámina impermeabilizante flexible de PVC-P, (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie, colocada suelta sobre la capa separadora, fijada en solapes mediante soldadura termoplástica, y en los bordes soldada a perfiles colaminados de chapa y PVC-P; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 3,45 kN/m, una resistencia a la tracción transversal de 3,45 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m². El precio no incluye el pavimento. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt09mor010c |
m³ |
Mortero de cemento CEM II/B-P 32,5 N tipo M-5, confeccionado en obra con 250 kg/m³ de cemento y una proporción en volumen 1/6. |
0,040 |
115,30 |
4,61 |
mt14gsa020dg |
m² |
Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 3,45 kN/m, una resistencia a la tracción transversal de 3,45 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m², según UNE-EN 13252. |
2,100 |
0,98 |
2,06 |
mt15dan020b |
m |
Perfil colaminado de chapa de acero y PVC-P, plano, para remate de impermeabilización en los extremos de las láminas de PVC-P y en encuentros con elementos verticales. |
0,400 |
2,80 |
1,12 |
mt15dan010c |
m² |
Lámina impermeabilizante flexible de PVC-P, (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie, según UNE-EN 13956. |
1,050 |
7,30 |
7,67 |
Subtotal materiales: |
15,46 |
||||
2 |
Mano de obra |
||||
mo029 |
h |
Oficial 1ª aplicador de láminas impermeabilizantes. |
0,434 |
18,56 |
8,06 |
mo067 |
h |
Ayudante aplicador de láminas impermeabilizantes. |
0,434 |
17,53 |
7,61 |
Subtotal mano de obra: |
15,67 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
2,000 |
31,13 |
0,62 |
|
Coste de mantenimiento decenal: 1,27€ en los primeros 10 años. |
Costes directos (1+2+3): |
31,75 |
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
UNE-EN 13252:2001 |
1.10.2001 |
1.10.2002 |
2+/4 |
Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje. |
|||
UNE-EN 13252:2001/A1:2005 |
1.6.2006 |
1.6.2007 |
|
UNE-EN 13956:2013 |
1.10.2013 |
1.10.2013 |
1/2+/3/4 |
Láminas f lexibles para impermeabilización. Láminas plásticas y de caucho para impermeabilización de cubier tas. Definiciones y características. |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
UNIDAD DE OBRA NIG040: GALERÍAS Y BALCONES SOBRE ESPACIOS NO HABITABLES. IMPERMEABILIZACIÓN CON LÁMINAS DE PVC. CARACTERÍSTICAS TÉCNICAS Impermeabilización de galerías y balcones, situados sobre espacios no habitables, compuesta de: FORMACIÓN DE PENDIENTES: mortero de cemento CEM II/B-P 32,5 N tipo M-5, confeccionado en obra con 250 kg/m³ de cemento y una proporción en volumen 1/6, con espesor medio de 4 cm y pendiente del 1% al 5%, acabado fratasado; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 3,45 kN/m, una resistencia a la tracción transversal de 3,45 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m²; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, mediante lámina impermeabilizante flexible de PVC-P, (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie, colocada suelta sobre la capa separadora, fijada en solapes mediante soldadura termoplástica, y en los bordes soldada a perfiles colaminados de chapa y PVC-P; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 3,45 kN/m, una resistencia a la tracción transversal de 3,45 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m². NORMATIVA DE APLICACIÓN Ejecución:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que la superficie de la base resistente es uniforme y plana, está limpia y carece de restos de obra. AMBIENTALES. Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Limpieza del supradós del forjado. Vertido del mortero y fratasado del mismo. Colocación de la capa separadora bajo impermeabilización. Colocación de la impermeabilización. Resolución de los puntos singulares. Colocación de la capa separadora bajo protección. CONDICIONES DE TERMINACIÓN. La impermeabilización será estanca al agua y continua, y tendrá una adecuada fijación al soporte y un correcto tratamiento de juntas. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá la superficie de cualquier acción mecánica no prevista en el cálculo, hasta que se proceda a la colocación del pavimento, no recibiéndose ningún elemento que pueda perforar la impermeabilización. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan. CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye el pavimento. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
0,912 |
0,608 |
17 02 03 |
Plástico. |
0,044 |
0,073 |
17 06 04 |
Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03. |
0,076 |
0,127 |
Residuos generados: |
1,032 |
0,808 |
|
17 02 03 |
Plástico. |
0,130 |
0,217 |
Envases: |
0,130 |
0,217 |
|
Total residuos: |
1,162 |
1,025 |
