UTP005

m²

Barrera acústica con paneles metálicos de sectorización.

107,07€

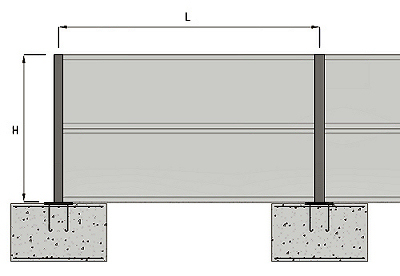

Barrera acústica de 2 m de altura, 5 m de separación entre postes, prevista para soportar hasta 75 kg/m² de sobrecarga máxima debida a la acción del viento, realizada con paneles machihembrados de sectorización de acero con un aislamiento a ruido aéreo de 37 dB según UNE-EN 1793-2, de 100 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego según UNE-EN 13501-1, resistencia al fuego EI 120 según UNE-EN 1366-1, formados por dos paramentos de chapa de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de 55 kg/m³ de densidad media, instalados por encaje y deslizamiento sobre postes de perfil laminado en caliente, soldados a placas de anclaje con pernos, fijadas a zapatas de cimentación de hormigón HA-25/B/20/XC2 y acero corrugado. El precio no incluye la excavación.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07aco010a

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 400 S, de varios diámetros.

5,100

1,57

8,01

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,018

1,50

0,03

mt10haf010ctLe

m³

Hormigón HA-25/B/20/XC2, fabricado en central.

0,303

76,88

23,29

mt07ala011k

kg

Pletina de acero laminado UNE-EN 10025 S275JR, para aplicaciones estructurales. Trabajada y montada en taller, para colocar con uniones soldadas en obra.

2,053

2,01

4,13

mt07ala010deb

kg

Acero laminado UNE-EN 10025 S275JR, en perfiles laminados en caliente, piezas simples, para aplicaciones estructurales, acabado con imprimación antioxidante. Trabajado y montado en taller, para colocar con uniones soldadas en obra.

12,750

1,44

18,36

mt12ppa030b

m²

Panel machihembrado de sectorización de acero con un aislamiento a ruido aéreo de 37 dB según UNE-EN 1793-2, de 100 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego según UNE-EN 13501-1, resistencia al fuego EI 120 según UNE-EN 1366-1, formado por dos paramentos de chapa de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de 55 kg/m³ de densidad media, remates y accesorios.

1,000

32,79

32,79

Subtotal materiales:

86,61

2

Equipo y maquinaria

mq08sol020

h

Equipo y elementos auxiliares para soldadura eléctrica.

0,023

3,42

0,08

Subtotal equipo y maquinaria:

0,08

3

Mano de obra

mo045

h

Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón.

0,017

20,74

0,35

mo092

h

Ayudante estructurista, en trabajos de puesta en obra del hormigón.

0,105

19,68

2,07

mo043

h

Oficial 1ª ferrallista.

0,010

20,74

0,21

mo090

h

Ayudante ferrallista.

0,016

19,68

0,31

mo047

h

Oficial 1ª montador de estructura metálica.

0,269

20,74

5,58

mo094

h

Ayudante montador de estructura metálica.

0,269

19,68

5,29

mo041

h

Oficial 1ª construcción de obra civil.

0,115

19,93

2,29

mo087

h

Ayudante construcción de obra civil.

0,115

18,92

2,18

Subtotal mano de obra:

18,28

4

Costes directos complementarios

%

Costes directos complementarios

2,000

104,97

2,10

Coste de mantenimiento decenal: 10,71€ en los primeros 10 años.

Costes directos (1+2+3+4):

107,07

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 10025-1:2006

1.9.2005

1.9.2006

2+

Productos laminados en caliente, de acero no aleado, para construcciones metálicas de uso general. Parte 1: Condiciones generales de suministro.

UNIDAD DE OBRA UTP005: BARRERA ACÚSTICA CON PANELES METÁLICOS DE SECTORIZACIÓN.

CARACTERÍSTICAS TÉCNICAS

Barrera acústica de 2 m de altura, 5 m de separación entre postes, prevista para soportar hasta 75 kg/m² de sobrecarga máxima debida a la acción del viento, realizada con paneles machihembrados de sectorización de acero con un aislamiento a ruido aéreo de 37 dB según UNE-EN 1793-2, de 100 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego según UNE-EN 13501-1, resistencia al fuego EI 120 según UNE-EN 1366-1, formados por dos paramentos de chapa de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de 55 kg/m³ de densidad media, remates y accesorios, instalados por encaje y deslizamiento sobre postes de perfil laminado en caliente, soldados a placas de anclaje con pernos, fijadas a zapatas de cimentación de hormigón HA-25/B/20/XC2 y acero corrugado. Incluso alambre de atar, corte y doblado de las barras corrugadas de acero, taladro central de las placas, biselado alrededor del taladro para mejorar la unión del perno a la cara superior de la placa, soldaduras, cortes, pletinas, piezas especiales, mortero sin retracción para retacado de placas y despuntes.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón:

Montaje:

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección vertical, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección vertical, la superficie realmente ejecutada según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,839

0,400

17 01 01

Hormigón (hormigones, morteros y prefabricados).

2,303

1,535

Residuos generados:

3,142

1,935

17 02 03

Plástico.

0,032

0,053

Envases:

0,032

0,053

Total residuos:

3,174

1,988
