HBH020

Ud

Bancada flotante antivibración, de hormigón armado, para apoyo de maquinaria.

90,73€

Bancada continua flotante antivibración, de hormigón armado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor y encofrado perimetral de ladrillo cerámico hueco.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt16png010a

m²

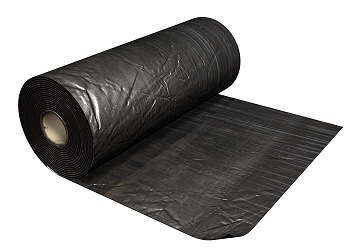

Film de polietileno de 0,05 mm de espesor y 46 g/m² de masa superficial.

1,575

0,17

0,27

mt04lvc010h

Ud

Ladrillo cerámico hueco doble, para revestir, 33x16x9 cm, para uso en fábrica protegida (pieza P), densidad 810 kg/m³, según UNE-EN 771-1.

14,706

0,24

3,53

mt08aaa010a

m³

Agua.

0,004

1,50

0,01

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos, según UNE-EN 998-2.

0,012

33,86

0,41

mt16pnc020a

m²

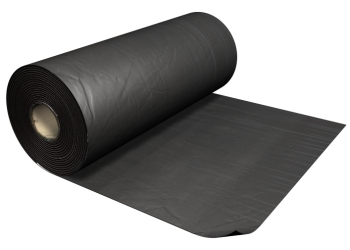

Lámina de espuma de polietileno de alta densidad de 3 mm de espesor; proporcionando una reducción del nivel global de presión de ruido de impactos de 16 dB.

1,575

0,47

0,74

mt16pnc010a

m

Cinta viscoelástica autoadhesiva con autoprotección de aluminio, de 50 mm de anchura y de 1,5 mm de espesor, para sellado de juntas.

0,158

0,80

0,13

mt16avg070a

Ud

Panel antivibración de fibra de vidrio moldeada con ligante sintético, de 1150x550x50 mm y 2000 kg/cm² de carga máxima a compresión.

2,609

12,22

31,88

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,650

1,35

2,23

mt10haf010nga

m³

Hormigón HA-25/B/20/IIa, fabricado en central.

0,264

76,88

20,30

Subtotal materiales:

59,50

2

Mano de obra

mo042

h

Oficial 1ª estructurista.

0,331

18,42

6,10

mo089

h

Ayudante estructurista.

0,331

17,25

5,71

mo020

h

Oficial 1ª construcción.

0,374

17,54

6,56

mo113

h

Peón ordinario construcción.

0,187

16,16

3,02

mo054

h

Oficial 1ª montador de aislamientos.

0,306

18,13

5,55

mo101

h

Ayudante montador de aislamientos.

0,153

16,43

2,51

Subtotal mano de obra:

29,45

3

Costes directos complementarios

%

Costes directos complementarios

2,000

88,95

1,78

Costes directos (1+2+3):

90,73

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNIDAD DE OBRA HBH020: BANCADA FLOTANTE ANTIVIBRACIÓN, DE HORMIGÓN ARMADO, PARA APOYO DE MAQUINARIA.

CARACTERÍSTICAS TÉCNICAS

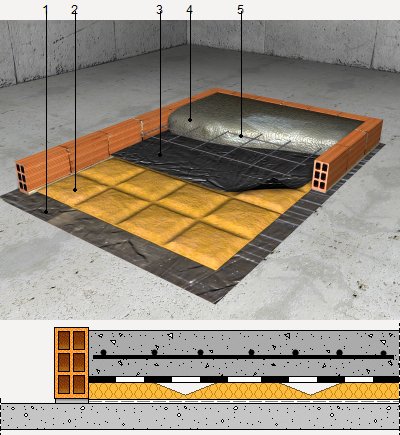

Bancada continua flotante antivibración, de hormigón armado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor y encofrado perimetral de ladrillo cerámico hueco.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08).

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Replanteo y trazado de la bancada. Colocación del film de polietileno. Colocación y fijación del encofrado perimetral. Colocación del panel antivibración. Colocación de la lámina antiimpacto. Colocación de las armaduras con separadores homologados. Vertido y compactación del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,024

0,040

17 01 02

Ladrillos.

6,671

5,337

17 01 01

Hormigón (hormigones, morteros y prefabricados).

2,510

1,673

17 04 05

Hierro y acero.

0,119

0,057

Residuos generados:

9,324

7,107

15 01 01

Envases de papel y cartón.

0,129

0,172

17 02 03

Plástico.

0,110

0,183

17 02 01

Madera.

0,590

0,536

Envases:

0,829

0,892

Total residuos:

10,153

7,998
