ZHA022

m²

Sistema "ROCKWOOL" de aislamiento térmico por el exterior en cubierta plana transitable.

47,79€

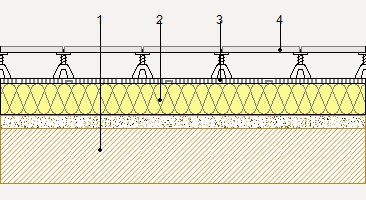

Rehabilitación energética de cubierta plana transitable, con la membrana impermeabilizante en buen estado de conservación, mediante la incorporación de aislamiento termoacústico por el exterior de la cubierta, formado por panel rígido de lana de roca Hardrock 391 "ROCKWOOL", según UNE-EN 13162, de doble densidad (230 kg/m³ en la capa superior de alta dureza superficial y 150 kg/m³ en la capa inferior), no revestido, de 50 mm de espesor; capa separadora de geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (200 g/m²); y protección con pavimento flotante de baldosas de cemento de 40x40 cm apoyadas sobre soportes.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt16lrw020ma

m²

Panel rígido de lana de roca Hardrock 391 "ROCKWOOL", según UNE-EN 13162, de doble densidad (230 kg/m³ en la capa superior de alta dureza superficial y 150 kg/m³ en la capa inferior), no revestido, de 50 mm de espesor, resistencia térmica 1,25 m²K/W, conductividad térmica 0,039 W/(mK), calor específico 840 J/kgK y factor de resistencia a la difusión del vapor de agua 1,4.

1,050

18,80

19,74

mt14gsa020ce

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,63 kN/m, una resistencia a la tracción transversal de 2,08 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m², según UNE-EN 13252.

1,050

0,57

0,60

mt18acc030aa

Ud

Soporte regulable de poliolefinas, con adición de carga mineral, de color negro, con 750 kg de capacidad mecánica a compresión y base redonda plana, para alturas entre 30 y 50 mm; estabilidad térmica de -25°C hasta 110°C; imputrescible, con resistencia al envejecimiento y a la intemperie.

7,500

1,06

7,95

mt18bho010b

m²

Baldosa de cemento con acabado en garbancillo, de 40x40 cm.

1,050

8,13

8,54

Subtotal materiales:

36,83

2

Mano de obra

mo020

h

Oficial 1ª construcción.

0,166

18,56

3,08

mo077

h

Ayudante construcción.

0,166

17,53

2,91

mo054

h

Oficial 1ª montador de aislamientos.

0,110

19,11

2,10

mo101

h

Ayudante montador de aislamientos.

0,110

17,53

1,93

Subtotal mano de obra:

10,02

3

Costes directos complementarios

%

Costes directos complementarios

2,000

46,85

0,94

Coste de mantenimiento decenal: 3,87€ en los primeros 10 años.

Costes directos (1+2+3):

47,79

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 13252:2001

1.10.2001

1.10.2002

2+/4

Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje.

UNE-EN 13252:2001/A1:2005

1.6.2006

1.6.2007

UNIDAD DE OBRA ZHA022: SISTEMA "ROCKWOOL" DE AISLAMIENTO TÉRMICO POR EL EXTERIOR EN CUBIERTA PLANA TRANSITABLE.

CARACTERÍSTICAS TÉCNICAS

Rehabilitación energética de cubierta plana transitable, una vez saneado y reparado el soporte, con la membrana impermeabilizante en buen estado de conservación, mediante la incorporación de aislamiento termoacústico por el exterior de la cubierta, formado por panel rígido de lana de roca Hardrock 391 "ROCKWOOL", según UNE-EN 13162, de doble densidad (230 kg/m³ en la capa superior de alta dureza superficial y 150 kg/m³ en la capa inferior), no revestido, de 50 mm de espesor, resistencia térmica 1,25 m²K/W, conductividad térmica 0,039 W/(mK); capa separadora de geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,63 kN/m, una resistencia a la tracción transversal de 2,08 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m²; y protección mediante pavimento flotante de baldosas de cemento con acabado en garbancillo, de 40x40 cm, apoyadas sobre soportes regulables en altura de 30 a 50 mm. Incluso replanteo, cortes, resolución de puentes térmicos, fijaciones y limpieza.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

No se recibirán ni apoyarán sobre la cubierta elementos que pudieran dañarla o dificultar su desagüe.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,189

0,315

17 02 03

Plástico.

0,015

0,025

17 01 01

Hormigón (hormigones, morteros y prefabricados).

4,352

2,901

Residuos generados:

4,556

3,241

15 01 01

Envases de papel y cartón.

0,540

0,720

17 02 03

Plástico.

0,108

0,180

17 02 01

Madera.

0,192

0,175

Envases:

0,840

1,075

Total residuos:

5,396

4,316
