EMZ310

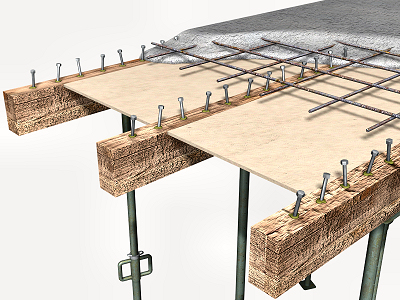

Refuerzo de forjado de madera, mediante conectores y hormigón ligero.

81,36€


Refuerzo de forjado de viguetas de madera, mediante la disposición en taladros de 5 conectores por m² de forjado, formados por tornillos de acero galvanizado (calidad 6.8 según UNE-EN ISO 898-1), de 12 mm de diámetro y 100 mm de longitud, con cabeza hexagonal, rosca métrica total, tuercas y arandelas, fijados a las vigas con resina epoxi-acrilato, libre de estireno; y 15 conectores por m² de forjado, formados por tornillos de acero galvanizado (calidad 6.8 según UNE-EN ISO 898-1), de 10 mm de diámetro y 80 mm de longitud, con cabeza hexagonal, rosca métrica total, tuercas y arandelas, fijados a las viguetas con resina epoxi-acrilato, libre de estireno; colocación de malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 y vertido de capa de compresión de 5 cm de espesor de hormigón ligero HL-25/B/10/XC2, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central, y vertido con cubilote; apuntalamiento y desapuntalamiento de las viguetas.




Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt08eff040aa

Tablero estructural de partículas de madera para uso en ambiente húmedo, tipo P5, según UNE-EN 312, de 2500x1250 mm y 15 mm de espesor, con bordes canteados, Euroclase D-s2, d0 de reacción al fuego, según UNE-EN 13501-1, clase E1 en emisión de formaldehído, según UNE-EN 13986.

1,050

7,52

7,90

mt07emr111d

Ud

Clavo, de 4 mm de diámetro y 75 mm de longitud, de acero galvanizado de alta adherencia.

9,000

0,08

0,72

mt50spa052b

m

Tablón de madera de pino, de 20x7,2 cm.

0,040

6,32

0,25

mt50spa101

kg

Clavos de acero.

0,045

1,87

0,08

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,013

19,25

0,25

mt26reh100a

Ud

Cartucho de 380 ml de resina epoxi-acrilato, libre de estireno, de dos componentes, con dosificador y boquilla de mezcla automática, para anclajes estructurales verticales y horizontales.

0,180

15,20

2,74

mt07rem020er

Ud

Tornillo de acero galvanizado calidad 6.8 según UNE-EN ISO 898-1, tipo M-12, de cabeza hexagonal y rosca métrica total según DIN 931 y UNE-EN ISO 4014, de 12 mm de diámetro y 100 mm de longitud, con tuerca y arandela, para su utilización, fijados con resina, como conectores en vigas y viguetas de madera.

5,000

0,68

3,40

mt07rem020dp

Ud

Tornillo de acero galvanizado calidad 6.8 según UNE-EN ISO 898-1, tipo M-10, de cabeza hexagonal y rosca métrica total según DIN 931 y UNE-EN ISO 4014, de 10 mm de diámetro y 80 mm de longitud, con tuerca y arandela, para su utilización, fijados con resina, como conectores en vigas y viguetas de madera.

15,000

0,37

5,55

mt07ame010d

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,49

1,64

mt10hes050psa

Hormigón ligero HL-25/B/10/XC2, de entre 1200 y 1500 kg/m³ de densidad, cantidad mínima de cemento 275 kg/m³, fabricado en central.

0,053

112,03

5,94



Subtotal materiales:

28,47

2



Mano de obra



mo044

h

Oficial 1ª encofrador.

0,124

20,74

2,57

mo091

h

Ayudante encofrador.

0,124

19,68

2,44

mo020

h

Oficial 1ª construcción.

0,616

19,93

12,28

mo077

h

Ayudante construcción.

0,616

18,92

11,65

mo043

h

Oficial 1ª ferrallista.

0,029

20,74

0,60

mo090

h

Ayudante ferrallista.

0,029

19,68

0,57

mo045

h

Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón.

0,524

20,74

10,87

mo092

h

Ayudante estructurista, en trabajos de puesta en obra del hormigón.

0,524

19,68

10,31



Subtotal mano de obra:

51,29

3



Costes directos complementarios




%

Costes directos complementarios

2,000

79,76

1,60

Coste de mantenimiento decenal: 1,63€ en los primeros 10 años.

Costes directos (1+2+3):

81,36



Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad(a)

Obligatoriedad(b)

Sistema(c)

UNE-EN 13986:2006/A1:2015

13.11.2015

13.11.2016

1/2+/3/4

Tableros derivados de la madera para utilización en la construcción. Características, evaluación de la conformidad y marcado.



(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia

(b) Fecha final del período de coexistencia / entrada en vigor marcado CE

(c) Sistema de evaluación y verificación de la constancia de las prestaciones


Pliego de condiciones

UNIDAD DE OBRA EMZ310: REFUERZO DE FORJADO DE MADERA, MEDIANTE CONECTORES Y HORMIGÓN LIGERO.


MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

No se pondrá en contacto directo el acero con otros metales ni con yesos.


CARACTERÍSTICAS TÉCNICAS

Refuerzo de forjado de viguetas de madera, mediante la disposición en taladros de 5 conectores por m² de forjado, formados por tornillos de acero galvanizado (calidad 6.8 según UNE-EN ISO 898-1), de 12 mm de diámetro y 100 mm de longitud, con cabeza hexagonal, rosca métrica total, tuercas y arandelas, fijados a las vigas con resina epoxi-acrilato, libre de estireno; y 15 conectores por m² de forjado, formados por tornillos de acero galvanizado (calidad 6.8 según UNE-EN ISO 898-1), de 10 mm de diámetro y 80 mm de longitud, con cabeza hexagonal, rosca métrica total, tuercas y arandelas, fijados a las viguetas con resina epoxi-acrilato, libre de estireno; colocación de malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 y vertido de capa de compresión de 5 cm de espesor de hormigón ligero HL-25/B/10/XC2, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central, y vertido con cubilote; apuntalamiento y desapuntalamiento de las viguetas.



CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que la superficie está limpia y exenta de restos de la demolición previa de las capas superiores, y que la madera de las piezas a reforzar está en buen estado de conservación y exenta de xilófagos.


AMBIENTALES.

Se suspenderán los trabajos de hormigonado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo del sistema de encofrado. Montaje del sistema de encofrado. Limpieza y saneado de las vigas y viguetas. Replanteo y realización de los taladros en vigas y viguetas. Limpieza de los taladros. Preparación del cartucho. Aplicación de la resina en los taladros. Colocación de los conectores en los taladros. Colocación de la malla electrosoldada con separadores homologados. Vertido y compactación del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón. Desmontaje del sistema de encofrado. Limpieza de los restos generados.


CONDICIONES DE TERMINACIÓN.

El forjado será monolítico y transmitirá correctamente las cargas. La superficie quedará uniforme y sin irregularidades.



CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.





Residuos generados

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

11,671

10,610

17 04 05

Hierro y acero.

0,211

0,100

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,003

0,002

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,206

0,137



Residuos generados:

12,091

10,850

15 01 01

Envases de papel y cartón.

0,828

1,104

17 02 03

Plástico.

0,444

0,740



Envases:

1,272

1,844



Total residuos:

13,363

12,694
