UTP020 |
m² |

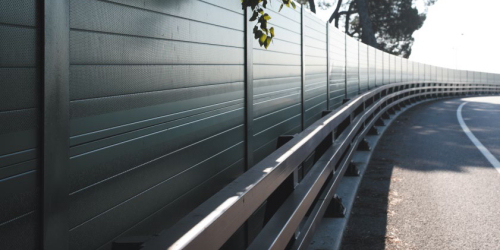

Barrera acústica "ACH". |
109,22€ |
|
Barrera acústica de 2 m de altura, 3 m de separación entre postes, prevista para soportar hasta 50 kg/m² de sobrecarga máxima debida a la acción del viento, realizada con paneles machihembrados de sectorización de acero con un aislamiento a ruido aéreo de 36 dB según UNE-EN 1793-2 "ACH", de 80 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego según UNE-EN 13501-1, resistencia al fuego EI 90 según UNE-EN 1366-1, formados por dos paramentos de chapa de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de densidad media 55 kg/m³, instalados por encaje y deslizamiento sobre postes de perfil laminado en caliente, soldados a placas de anclaje con pernos, fijadas a zapatas de cimentación de hormigón HA-25/B/20/IIa y acero corrugado. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt07aco010a |
kg |
Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 400 S, de varios diámetros. |
8,106 |
0,79 |
6,40 |
|
mt08var050 |
kg |
Alambre galvanizado para atar, de 1,30 mm de diámetro. |
0,030 |
1,10 |
0,03 |
|
mt10haf010nga |
m³ |
Hormigón HA-25/B/20/IIa, fabricado en central. |
0,505 |
76,88 |
38,82 |
|
mt07ala011d |
kg |
Pletina de acero laminado UNE-EN 10025 S275JR, para aplicaciones estructurales. |
2,416 |
1,34 |
3,24 |
|
mt07ala010h |
kg |
Acero laminado UNE-EN 10025 S275JR, en perfiles laminados en caliente, piezas simples, para aplicaciones estructurales. |
12,750 |
0,99 |
12,62 |
|
mt12ppa030c |
m² |
Panel machihembrado de sectorización para barrera acústica de acero con un aislamiento a ruido aéreo de 36 dB según UNE-EN 1793-2 "ACH", de 80 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego según UNE-EN 13501-1, resistencia al fuego EI 90 según UNE-EN 1366-1, formado por dos paramentos de chapa de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de densidad media 55 kg/m³, remates y accesorios. |
1,000 |
30,20 |
30,20 |
|
Subtotal materiales: |
91,31 |
||||
|
2 |
Equipo y maquinaria |
||||
|
mq08sol020 |
h |
Equipo y elementos auxiliares para soldadura eléctrica. |
0,020 |
3,09 |
0,06 |
|
Subtotal equipo y maquinaria: |
0,06 |
||||
|
3 |
Mano de obra |
||||
|
mo045 |
h |
Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón. |
0,025 |
18,42 |
0,46 |
|
mo092 |
h |
Ayudante estructurista, en trabajos de puesta en obra del hormigón. |
0,152 |
17,25 |
2,62 |
|
mo043 |
h |
Oficial 1ª ferrallista. |
0,015 |
18,42 |
0,28 |
|
mo090 |
h |
Ayudante ferrallista. |
0,023 |
17,25 |
0,40 |
|
mo047 |
h |
Oficial 1ª montador de estructura metálica. |
0,240 |
18,42 |
4,42 |
|
mo094 |
h |
Ayudante montador de estructura metálica. |
0,240 |
17,25 |
4,14 |
|
mo041 |
h |
Oficial 1ª construcción de obra civil. |
0,100 |
17,54 |
1,75 |
|
mo087 |
h |
Ayudante construcción de obra civil. |
0,100 |
16,43 |
1,64 |
|
Subtotal mano de obra: |
15,71 |
||||
|
4 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
107,08 |
2,14 |
|
|
Coste de mantenimiento decenal: 10,92€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
109,22 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 10025-1:2006 |
1.9.2005 |
1.9.2006 |
2+ |
|
Productos laminados en caliente, de acero no aleado, para construcciones metálicas de uso general. Parte 1: Condiciones generales de suministro. |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA UTP020: BARRERA ACÚSTICA "ACH". CARACTERÍSTICAS TÉCNICAS Suministro y colocación de barrera acústica de 2 m de altura, 3 m de separación entre postes, prevista para soportar hasta 50 kg/m² de sobrecarga máxima debida a la acción del viento, realizada con paneles machihembrados de sectorización de acero con un aislamiento a ruido aéreo de 36 dB según UNE-EN 1793-2 "ACH", de 80 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego según UNE-EN 13501-1, resistencia al fuego EI 90 según UNE-EN 1366-1, formados por dos paramentos de chapa de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de densidad media 55 kg/m³, remates y accesorios, instalados por encaje y deslizamiento sobre postes de perfil laminado en caliente, soldados a placas de anclaje con pernos, fijadas a zapatas de cimentación de hormigón HA-25/B/20/IIa y acero corrugado. Incluso p/p de compactación y curado del hormigón, alambre de atar, corte y doblado de las barras corrugadas de acero, taladro central de las placas, preparación de bordes, biselado alrededor del taladro para mejorar la unión del perno a la cara superior de la placa, soldaduras, cortes, pletinas, piezas especiales, mortero sin retracción para retacado de placas, despuntes y reparación en obra de cuantos desperfectos se originen por razones de transporte, manipulación o montaje. Sin incluir la excavación. NORMATIVA DE APLICACIÓN Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08). Montaje: Instrucción de Hormigón Estructural (EHE-08). Ejecución: CTE. DB-SE-C Seguridad estructural: Cimientos. NTE-CSZ. Cimentaciones superficiales: Zapatas. CTE. DB-SE-A Seguridad estructural: Acero. UNE-EN 1090-2. Ejecución de estructuras de acero y aluminio. Parte 2: Requisitos técnicos para la ejecución de estructuras de acero. NTE-EAS. Estructuras de acero: Soportes. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en proyección vertical, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA AMBIENTALES. Se suspenderán los trabajos de hormigonado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. No se realizarán trabajos de soldadura cuando la temperatura sea inferior a 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el hormigonado o posterior periodo de fraguado, no pudiendo comenzarse el hormigonado de los diferentes elementos sin la autorización por escrito del director de la ejecución de la obra. Presentará para su aprobación, al director de la ejecución de la obra, el programa de montaje de la estructura, basado en las indicaciones del Proyecto, así como la documentación que acredite que los soldadores que intervengan en su ejecución estén certificados por un organismo acreditado. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Corte y doblado de la armadura. Montaje y colocación de la armadura. Sujeción de la armadura. Vertido y compactación del hormigón. Replanteo y marcado de los ejes de las placas de anclaje. Colocación y fijación provisional de las placas de anclaje. Aplomado y nivelación de las placas de anclaje. Curado del hormigón. Replanteo y marcado de los ejes de los postes. Colocación y fijación provisional de los postes. Aplomado y nivelación de los postes. Ejecución de las uniones del poste. Reparación de defectos superficiales. Instalación de los paneles por encaje y deslizamiento sobre los postes ya nivelados. Limpieza final. CONDICIONES DE TERMINACIÓN. La posición de la placa será correcta y estará ligada con la cimentación. El acabado superficial será el adecuado para el posterior tratamiento de protección. El conjunto será monolítico y transmitirá correctamente las cargas al terreno. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en proyección vertical, la superficie realmente ejecutada según especificaciones de Proyecto. |
Residuos generados
|
Código LER |
Residuos generados |
Peso (kg) |
Volumen (l) |
|
17 04 05 |
Hierro y acero. |
1,158 |
0,551 |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
3,838 |
2,559 |
|
Residuos generados: |
4,996 |
3,110 |
|
|
17 02 03 |
Plástico. |
0,032 |
0,053 |
|
Total residuos: |
5,028 |
3,163 |
