ICM055

m²

Sistema de calefacción por suelo radiante eléctrico, en seco.

127,43€

Sistema "MAGNUM HEATING" de calefacción por suelo radiante eléctrico, formado por paneles de poliestireno, para aislamiento térmico HeatBoard, de 78,8x59,4 cm y 12 mm de espesor, superficie útil 0,451 m², conductividad térmica 0,31 W/(mK), paso de los cables calefactores 10 cm, cable radiante eléctrico HeatBoard 6, de potencia 6 W/m, alimentación monofásica a 230 V, formado por cable calefactor de 2 hilos, con aislamiento de teflón y funda protectora de PVC libre de halógenos y cable eléctrico de alimentación de 3 hilos y 2,5 m de longitud, film de polietileno, de 4x3 m y 0,1 mm de espesor, banda de poliestireno, de 10 cm de anchura y paneles de HDF DuoBoard, de 600x1200 mm y 3 mm de espesor, conductividad térmica 0,192 W/(mK), para uso como base para el acabado con pavimentos de caucho, de linóleo, vinílicos y textiles.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt17mag003a

Ud

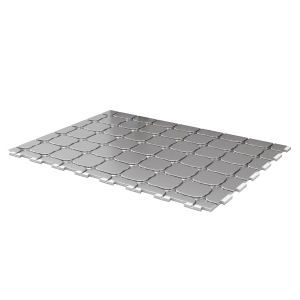

Paquete de 10 paneles de poliestireno, para aislamiento térmico HeatBoard 430010 "MAGNUM HEATING", de 78,8x59,4 cm y 12 mm de espesor, superficie útil 0,451 m², conductividad térmica 0,31 W/(mK), paso de los cables calefactores 10 cm.

0,222

240,35

53,36

mt38mag007a

Ud

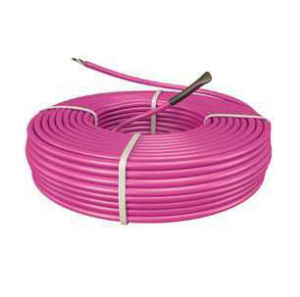

Bobina de 30 m de cable radiante eléctrico HeatBoard 6 136018 "MAGNUM HEATING", de potencia 6 W/m, alimentación monofásica a 230 V, formado por cable calefactor de 2 hilos, con aislamiento de teflón y funda protectora de PVC libre de halógenos y cable eléctrico de alimentación de 3 hilos y 2,5 m de longitud.

0,333

81,80

27,24

mt38mag013a

Ud

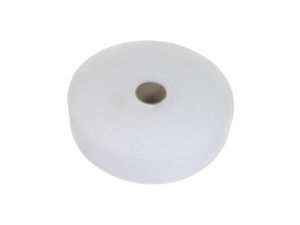

Rollo de 10 m de banda de poliestireno 720400 "MAGNUM HEATING", de 10 cm de anchura.

0,050

5,45

0,27

mt38mag005b

Ud

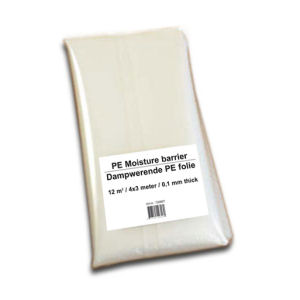

Film de polietileno 720807 "MAGNUM HEATING", de 4x3 m y 0,1 mm de espesor.

0,083

22,80

1,89

mt38mag006a

Ud

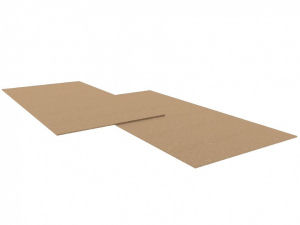

Paquete de 4 paneles de HDF DuoBoard 430030 "MAGNUM HEATING", de 600x1200 mm y 3 mm de espesor, conductividad térmica 0,192 W/(mK), para uso como base para el acabado con pavimentos de caucho, de linóleo, vinílicos y textiles.

0,347

97,15

33,71

Subtotal materiales:

116,47

2

Mano de obra

mo004

h

Oficial 1ª calefactor.

0,200

22,00

4,40

mo103

h

Ayudante calefactor.

0,200

20,30

4,06

Subtotal mano de obra:

8,46

3

Costes directos complementarios

%

Costes directos complementarios

2,000

124,93

2,50

Coste de mantenimiento decenal: 26,76€ en los primeros 10 años.

Costes directos (1+2+3):

127,43

UNIDAD DE OBRA ICM055: SISTEMA DE CALEFACCIÓN POR SUELO RADIANTE ELÉCTRICO, EN SECO.

CARACTERÍSTICAS TÉCNICAS

Sistema "MAGNUM HEATING" de calefacción por suelo radiante eléctrico, formado por paneles de poliestireno, para aislamiento térmico HeatBoard, de 78,8x59,4 cm y 12 mm de espesor, superficie útil 0,451 m², conductividad térmica 0,31 W/(mK), paso de los cables calefactores 10 cm, cable radiante eléctrico HeatBoard 6, de potencia 6 W/m, alimentación monofásica a 230 V, formado por cable calefactor de 2 hilos, con aislamiento de teflón y funda protectora de PVC libre de halógenos y cable eléctrico de alimentación de 3 hilos y 2,5 m de longitud, film de polietileno, de 4x3 m y 0,1 mm de espesor, banda de poliestireno, de 10 cm de anchura y paneles de HDF DuoBoard, de 600x1200 mm y 3 mm de espesor, conductividad térmica 0,192 W/(mK), para uso como base para el acabado con pavimentos de caucho, de linóleo, vinílicos y textiles. Totalmente montado, conexionado y probado.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie útil, medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Limpieza y preparación de la superficie soporte. Colocación del aislamiento térmico. Colocación del cable calefactor sobre el aislamiento térmico.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,012

0,020

Residuos generados:

0,012

0,020

17 02 03

Plástico.

0,016

0,027

Envases:

0,016

0,027

Total residuos:

0,028

0,047
