ICR200

m

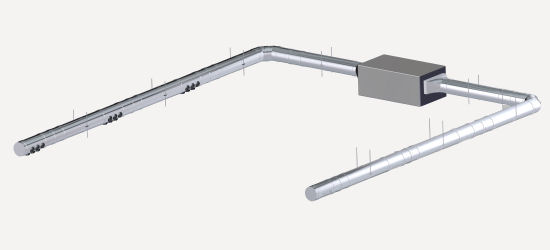

Conducto para la distribución de aire climatizado. Sistema "DINAK".

292,28€

Conducto de impulsión para la distribución de aire climatizado, formado por tubo de doble pared con aislamiento, modelo Dinakair Impulsión DP Galva/304 "DINAK", de 200 mm de diámetro interior, compuesto por pared interior de acero galvanizado y pared exterior de acero inoxidable AISI 304, con aislamiento de lana de roca entre paredes, de 30 mm de espesor y 100 kg/m³ de densidad. Incluso accesorios y material auxiliar para montaje y sujeción a la obra.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt42din011j

Ud

Material auxiliar para montaje y sujeción a la obra de los tubos de doble pared con aislamiento, modelo Dinakair Impulsión DP Galva/304 "DINAK", de 200 mm de diámetro interior.

1,000

9,75

9,75

mt42din010jm

m

Tubo de doble pared con aislamiento, modelo Dinakair Impulsión DP Galva/304 "DINAK", de 200 mm de diámetro interior, compuesto por pared interior de acero galvanizado y pared exterior de acero inoxidable AISI 304, con aislamiento de lana de roca entre paredes, de 30 mm de espesor y 100 kg/m³ de densidad, con el precio incrementado el 60% en concepto de accesorios.

1,000

259,87

259,87

Subtotal materiales:

269,62

2

Mano de obra

mo005

h

Oficial 1ª instalador de climatización.

0,430

20,48

8,81

mo104

h

Ayudante instalador de climatización.

0,430

18,88

8,12

Subtotal mano de obra:

16,93

3

Costes directos complementarios

%

Costes directos complementarios

2,000

286,55

5,73

Coste de mantenimiento decenal: 67,22€ en los primeros 10 años.

Costes directos (1+2+3):

292,28

UNIDAD DE OBRA ICR200: CONDUCTO PARA LA DISTRIBUCIÓN DE AIRE CLIMATIZADO. SISTEMA "DINAK".

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Para evitar que se produzca el fenómeno electroquímico de la corrosión galvánica entre metales con diferente potencial, se tomarán las siguientes medidas: evitar el contacto físico entre ellos, aislar eléctricamente los metales con diferente potencial y evitar el contacto entre los elementos metálicos y el yeso. No se utilizará la tubería de la instalación como toma de tierra.

CARACTERÍSTICAS TÉCNICAS

Conducto de impulsión para la distribución de aire climatizado, formado por tubo de doble pared con aislamiento, modelo Dinakair Impulsión DP Galva/304 "DINAK", de 200 mm de diámetro interior, compuesto por pared interior de acero galvanizado y pared exterior de acero inoxidable AISI 304, con aislamiento de lana de roca entre paredes, de 30 mm de espesor y 100 kg/m³ de densidad. Incluso accesorios y material auxiliar para montaje y sujeción a la obra.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

PRUEBAS DE SERVICIO.

Prueba de resistencia mecánica y estanqueidad.

CONSERVACIÓN Y MANTENIMIENTO.

No albergarán conducciones de otras instalaciones mecánicas o eléctricas ni serán atravesados por éstas.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,256

0,122

Residuos generados:

0,256

0,122

17 02 03

Plástico.

0,003

0,005

17 02 01

Madera.

0,013

0,012

Envases:

0,016

0,017

Total residuos:

0,272

0,139
