ICS017 |
Ud |

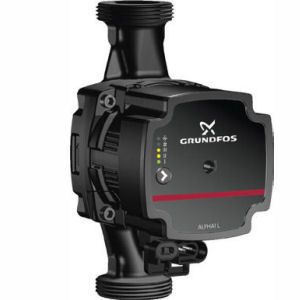

Bomba de circulación "GRUNDFOS". |
720,38€ |
|
Bomba circuladora electrónica, modelo 99160550 ALPHA1 L 15-40 130 "GRUNDFOS", índice de eficiencia energética EEI 0,2, conexiones G 1", presión máxima 10 bar, de 130 mm de longitud, panel de control del modo de funcionamiento con selección entre 3 velocidades, modo de calefacción por radiadores, modo de calefacción por suelo radiante y modo de control externo mediante señal PWM, apta para temperaturas desde 2 hasta 95°C, motor con alimentación monofásica, protección IPX4D y aislamiento clase F, con cable de alimentación eléctrica con conector Molex, 99165311, con enchufe de alimentación eléctrica, 99439948, con cable de señal PWM para control externo de la bomba, 99165309. Incluso puente de manómetros formado por manómetro, válvulas de esfera y tubería de cobre; elementos de montaje; caja de conexiones eléctricas con condensador y accesorios necesarios para su correcto funcionamiento. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt37gru010aa |
Ud |
Bomba circuladora electrónica, modelo 99160550 ALPHA1 L 15-40 130 "GRUNDFOS", índice de eficiencia energética EEI 0,2, conexiones G 1", presión máxima 10 bar, de 130 mm de longitud, panel de control del modo de funcionamiento con selección entre 3 velocidades, modo de calefacción por radiadores, modo de calefacción por suelo radiante y modo de control externo mediante señal PWM, apta para temperaturas desde 2 hasta 95°C, motor con alimentación monofásica, protección IPX4D y aislamiento clase F. |
1,000 |
372,00 |
372,00 |
|
mt37gru500a |
Ud |
Cable de alimentación eléctrica con conector Molex, 99165311 "GRUNDFOS", de 150 mm de longitud. |
1,000 |
56,00 |
56,00 |
|
mt37gru502a |
Ud |
Enchufe de alimentación eléctrica, 99439948 "GRUNDFOS", para bomba de circulación. |
1,000 |
59,50 |
59,50 |
|
mt37gru503a |
Ud |
Cable de señal PWM para control externo de la bomba, 99165309 "GRUNDFOS". |
1,000 |
30,00 |
30,00 |
|
mt37sve010b |
Ud |
Válvula de esfera de latón niquelado para roscar de 1/2". |
4,000 |
4,13 |
16,52 |
|
mt37www060b |
Ud |
Filtro retenedor de residuos de latón, con tamiz de acero inoxidable con perforaciones de 0,4 mm de diámetro, con rosca de 1/2", para una presión máxima de trabajo de 16 bar y una temperatura máxima de 110°C. |
1,000 |
4,98 |
4,98 |
|
mt37svr010a |
Ud |
Válvula de retención de latón para roscar de 1/2". |
1,000 |
2,86 |
2,86 |
|
mt37www050a |
Ud |
Manguito antivibración, de goma, con rosca de 1/2", para una presión máxima de trabajo de 10 bar. |
2,000 |
12,13 |
24,26 |
|
mt42www040 |
Ud |
Manómetro con baño de glicerina y diámetro de esfera de 100 mm, con toma vertical, para montaje roscado de 1/2", escala de presión de 0 a 5 bar. |
1,000 |
11,00 |
11,00 |
|
mt37tca010ba |
m |
Tubo de cobre rígido con pared de 1 mm de espesor y 13/15 mm de diámetro, según UNE-EN 1057. |
0,350 |
4,82 |
1,69 |
|
mt35aia090ab |
m |
Tubo rígido de PVC, enchufable, curvable en caliente, de color negro, de 20 mm de diámetro nominal, para canalización fija en superficie. Resistencia a la compresión 1250 N, resistencia al impacto 2 julios, temperatura de trabajo -5°C hasta 60°C, con grado de protección IP547 según UNE 20324, propiedades eléctricas: aislante, no propagador de la llama. Según UNE-EN 61386-1 y UNE-EN 61386-22. Incluso abrazaderas, elementos de sujeción y accesorios (curvas, manguitos, tes, codos y curvas flexibles). |
3,000 |
1,14 |
3,42 |
|
mt35cun040ab |
m |
Cable unipolar H07V-K, siendo su tensión asignada de 450/750 V, reacción al fuego clase Eca según UNE-EN 50575, con conductor multifilar de cobre clase 5 (-K) de 2,5 mm² de sección, con aislamiento de PVC (V). Según UNE 21031-3. |
9,000 |
0,66 |
5,94 |
|
Subtotal materiales: |
588,17 |
||||
|
2 |
Mano de obra |
||||
|
mo005 |
h |
Oficial 1ª instalador de climatización. |
3,000 |
20,48 |
61,44 |
|
mo104 |
h |
Ayudante instalador de climatización. |
3,000 |
18,88 |
56,64 |
|
Subtotal mano de obra: |
118,08 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
706,25 |
14,13 |
|
|
Coste de mantenimiento decenal: 338,58€ en los primeros 10 años. |
Costes directos (1+2+3): |
720,38 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 1057:2007/A1:2010 |
1.12.2010 |
1.12.2010 |
1/3/4 |
|
Cobre y aleaciones de cobre. Tubos redondos de cobre, sin soldadura, para agua y gas en aplicaciones sanitarias y de calefacción. |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA ICS017: BOMBA DE CIRCULACIÓN "GRUNDFOS". CARACTERÍSTICAS TÉCNICAS Bomba circuladora electrónica, modelo 99160550 ALPHA1 L 15-40 130 "GRUNDFOS", índice de eficiencia energética EEI 0,2, conexiones G 1", presión máxima 10 bar, de 130 mm de longitud, panel de control del modo de funcionamiento con selección entre 3 velocidades, modo de calefacción por radiadores, modo de calefacción por suelo radiante y modo de control externo mediante señal PWM, apta para temperaturas desde 2 hasta 95°C, motor con alimentación monofásica, protección IPX4D y aislamiento clase F, con cable de alimentación eléctrica con conector Molex, 99165311, con enchufe de alimentación eléctrica, 99439948, con cable de señal PWM para control externo de la bomba, 99165309. Incluso puente de manómetros formado por manómetro, válvulas de esfera y tubería de cobre; elementos de montaje; caja de conexiones eléctricas con condensador y accesorios necesarios para su correcto funcionamiento. NORMATIVA DE APLICACIÓN
Instalación: CTE. DB-HS Salubridad. CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que su situación se corresponde con la de Proyecto. FASES DE EJECUCIÓN. Replanteo. Colocación de la bomba de circulación. Conexión a la red de distribución. Comprobación de su correcto funcionamiento. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes y salpicaduras. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 04 01 |
Cobre, bronce, latón. |
0,006 |
0,004 |
|
17 02 03 |
Plástico. |
0,013 |
0,022 |
|
17 04 11 |
Cables distintos de los especificados en el código 17 04 10. |
0,005 |
0,003 |
|
Residuos generados: |
0,024 |
0,029 |
|
|
15 01 01 |
Envases de papel y cartón. |
2,599 |
3,465 |
|
Envases: |
2,599 |
3,465 |
|
|
Total residuos: |
2,623 |
3,494 |
