ICT100 |
Ud |

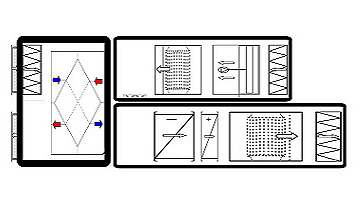

Climatizadora (UTA) a cuatro tubos, con batería de agua fría y batería de agua caliente. |
4.440,98€ |
|

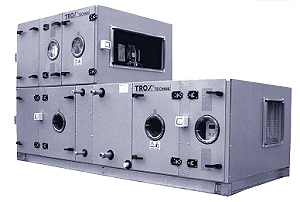

Unidad de tratamiento de aire, modelo TKM-50/1 "TROX", tamaño 1. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt42trx551bbcjd |
Ud |
Unidad de tratamiento de aire, modelo TKM-50/1 "TROX", tamaño 1, formada por bastidor autoportante de chapa de acero galvanizado pintado con esquinas de aluminio inyectado y junta de estanqueidad perimetral, paneles y puertas de tipo sándwich de 25 mm, formados por dos chapas y aislamiento de lana mineral, puertas dotadas de bisagras y manetas de apertura rápida, zócalo para cada módulo formado por perfiles de tipo U de chapa de acero galvanizado, batería de frío de 4 filas, batería de calor de 1 fila, de tubos de cobre y aletas de aluminio, compuertas preparadas para motorizar, recuperador estático con free-cooling, filtro para el aire exterior plano G3, filtro para el aire de impulsión plano G4, filtro para el aire de retorno plano G3, ventilador de impulsión modelo AT 7-7 con motor de 1,1 kW, ventilador de retorno modelo AT 7-7 con motor de 0,75 kW. |
1,000 |
4.321,00 |
4.321,00 |
|
Subtotal materiales: |
4.321,00 |
||||
|
2 |
Mano de obra |
||||
|
mo005 |
h |
Oficial 1ª instalador de climatización. |
0,836 |
20,48 |
17,12 |
|
mo104 |
h |
Ayudante instalador de climatización. |
0,836 |
18,88 |
15,78 |
|
Subtotal mano de obra: |
32,90 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
4.353,90 |
87,08 |
|
|
Coste de mantenimiento decenal: 2.842,23€ en los primeros 10 años. |
Costes directos (1+2+3): |
4.440,98 |
|||
Pliego de condiciones
|
UNIDAD DE OBRA ICT100: CLIMATIZADORA (UTA) A CUATRO TUBOS, CON BATERÍA DE AGUA FRÍA Y BATERÍA DE AGUA CALIENTE. CARACTERÍSTICAS TÉCNICAS Unidad de tratamiento de aire, modelo TKM-50/1 "TROX", tamaño 1, formada por bastidor autoportante de chapa de acero galvanizado pintado con esquinas de aluminio inyectado y junta de estanqueidad perimetral, paneles y puertas de tipo sándwich de 25 mm, formados por dos chapas y aislamiento de lana mineral, puertas dotadas de bisagras y manetas de apertura rápida, zócalo para cada módulo formado por perfiles de tipo U de chapa de acero galvanizado, batería de frío de 4 filas, batería de calor de 1 fila, de tubos de cobre y aletas de aluminio, compuertas preparadas para motorizar, recuperador estático con free-cooling, filtro para el aire exterior plano G3, filtro para el aire de impulsión plano G4, filtro para el aire de retorno plano G3, ventilador de impulsión modelo AT 7-7 con motor de 1,1 kW, ventilador de retorno modelo AT 7-7 con motor de 0,75 kW. Totalmente montada, conexionada y puesta en marcha por la empresa instaladora para la comprobación de su correcto funcionamiento. CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que su situación se corresponde con la de Proyecto y que la zona de ubicación está completamente terminada. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de la unidad. Colocación y fijación de la unidad. Conexionado con las redes de conducción de agua, eléctrica, de recogida de condensados, y de conductos. Puesta en marcha. CONDICIONES DE TERMINACIÓN. La fijación al paramento soporte será adecuada, evitándose ruidos y vibraciones. La conexión a las redes será correcta. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes y salpicaduras. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
15 01 01 |
Envases de papel y cartón. |
0,180 |
0,240 |
|
17 02 03 |
Plástico. |
0,090 |
0,150 |
|
Envases: |
0,270 |
0,390 |
