FAC010

m²

Sistema "KNAUF" de placa de cemento, para hoja exterior de fachada ventilada.

87,92€

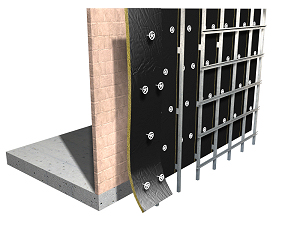

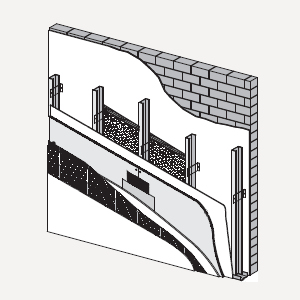

Sistema WL122C.es Aquapanel "KNAUF" de revestimiento para fachada ventilada, formado por estructura metálica de acero Z2 (Z275) galvanizado normal de canales horizontales de 50/40/0,7 mm GRC 0,70 y montantes verticales de 50/50/0,70 mm GRC 0,70 con una modulación de 400 mm, fijada al soporte base con escuadras; sobre la que se atornilla una placa Aquapanel Outdoor de 12,5 mm de espesor, con tratamiento de juntas mediante cinta de juntas Aquapanel Outdoor y mortero de juntas Aquapanel Outdoor; y se coloca entre las escuadras y los perfiles el aislamiento de panel de lana mineral, fijado mecánicamente sobre fachada existente; entre los perfiles y la placa exterior se colocará una lámina altamente transpirable, impermeable al agua de lluvia, Tyvek StuccoWrap; y malla de refuerzo Aquapanel Outdoor, todo ello adherido con mortero superficial Aquapanel Outdoor; y revoco de mortero GRC acabado pétreo, sobre fondo pétreo GRC.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12pck020d

m

Banda acústica de dilatación autoadhesiva de espuma de poliuretano de celdas cerradas "KNAUF", de 3,2 mm de espesor y 95 mm de anchura, resistencia térmica 0,10 m²K/W, conductividad térmica 0,032 W/(mK).

1,000

0,44

0,44

mt12pak150x

Ud

Escuadra de sustentación "KNAUF", de acero galvanizado, de 107x65x80x2 mm.

0,580

1,55

0,90

mt12pak150E

Ud

Escuadra de retención "KNAUF", de acero galvanizado, de 57x65x80x2 mm.

1,270

0,97

1,23

mt12psg220

Ud

Fijación compuesta por taco y tornillo 5x27.

2,430

0,06

0,15

mt16lva070b

m²

Panel de lana mineral, según UNE-EN 13162, de 40 mm de espesor, revestido por una de sus caras con un velo negro, resistencia térmica 1,1 m²K/W, conductividad térmica 0,035 W/(mK).

1,050

5,34

5,61

mt16aaa020eb

Ud

Fijación mecánica para paneles aislantes de lana de roca, colocados directamente sobre la superficie soporte.

4,000

0,21

0,84

mt16aaa030

m

Cinta autoadhesiva para sellado de juntas.

0,440

0,30

0,13

mt12pak020a

m

Canal 50/40/0,7 mm GRC 0,70 "KNAUF" de acero Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Según UNE-EN 14195.

0,350

2,45

0,86

mt12pak030aa

m

Montante 50/50/0,7 mm GRC 0,7 "KNAUF" de acero Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Según UNE-EN 14195.

2,750

2,81

7,73

mt15mkv010

m²

Lámina altamente transpirable impermeable al agua de lluvia, de polietileno tejido no hilado, Tyvek StuccoWrap "KNAUF", de 0,22 mm de espesor y 82 g/m², de 0,03 m de espesor de aire equivalente frente a la difusión de vapor de agua, según UNE-EN 1931, estanqueidad al agua clase W1 según UNE-EN 1928, (Euroclase E de reacción al fuego, según UNE-EN 13501-1), para colocar en sistemas de cerramientos y revestimientos de fachadas Aquapanel, suministrada en rollos de 1,50x75 m, según UNE-EN 13859-2.

1,100

4,37

4,81

mt12pak010b

m²

Placa de cemento Portland Aquapanel Outdoor "KNAUF" de 12,5x1200x2400 mm, revestida con una capa de fibra de vidrio embebida en ambas caras.

1,050

19,65

20,63

mt12pak040d

Ud

Tornillo Aquapanel Maxi TB 4,2x25 "KNAUF".

20,000

0,05

1,00

mt12pak041a

Ud

Tornillo autotaladrante de acero inoxidable AISI 304, JT4-4 4,8x19 "KNAUF", con cabeza hexagonal; para fijación de los perfiles de montaje sobre las escuadras de retención.

2,540

0,22

0,56

mt12pak041d

Ud

Tornillo autotaladrante de acero inoxidable AISI 304, JT4-6 5,5x22 "KNAUF", con cabeza hexagonal; para fijación de los perfiles de montaje sobre las escuadras de sustentación.

1,160

0,22

0,26

mt12pak060a

kg

Mortero de juntas Aquapanel Outdoor "KNAUF", color gris.

0,600

2,09

1,25

mt12pak050

m

Cinta de juntas Aquapanel Outdoor "KNAUF".

2,100

0,43

0,90

mt12pak100a

m²

Malla superficial Aquapanel Outdoor "KNAUF" de fibra de vidrio, color blanco.

1,100

1,96

2,16

mt12pak090a

kg

Mortero superficial Aquapanel "KNAUF", color blanco.

6,300

1,34

8,44

mt12pak085

l

Imprimación incolora al siloxano GRC "KNAUF".

0,200

3,19

0,64

mt12pak120

kg

Imprimación a base de copolímeros acrílicos modificados GRC "KNAUF", color a elegir, para mortero de acabado pétreo.

0,140

2,90

0,41

mt12pak130

kg

Mortero GRC "KNAUF", a base de copolímeros acrílicos modificados con siloxano, acabado pétreo, color a elegir.

0,400

3,36

1,34

Subtotal materiales:

60,29

2

Mano de obra

mo054

h

Oficial 1ª montador de aislamientos.

0,121

18,13

2,19

mo101

h

Ayudante montador de aislamientos.

0,121

16,43

1,99

mo052

h

Oficial 1ª montador de sistemas de fachadas prefabricadas.

0,629

18,13

11,40

mo099

h

Ayudante montador de sistemas de fachadas prefabricadas.

0,629

16,43

10,33

Subtotal mano de obra:

25,91

3

Costes directos complementarios

%

Costes directos complementarios

2,000

86,20

1,72

Coste de mantenimiento decenal: 12,75€ en los primeros 10 años.

Costes directos (1+2+3):

87,92

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNIDAD DE OBRA FAC010: SISTEMA "KNAUF" DE PLACA DE CEMENTO, PARA HOJA EXTERIOR DE FACHADA VENTILADA.

CARACTERÍSTICAS TÉCNICAS

Sistema WL122C.es Aquapanel "KNAUF" de revestimiento para fachada ventilada, con DAU nº 12/074 B, formado por estructura metálica de acero Z2 (Z275) galvanizado normal de canales horizontales de 50/40/0,7 mm GRC 0,70 y montantes verticales de 50/50/0,70 mm GRC 0,70 con una modulación de 400 mm, fijada al soporte base con escuadras; sobre la que se atornilla una placa Aquapanel Outdoor de 12,5 mm de espesor, con tratamiento de juntas mediante cinta de juntas Aquapanel Outdoor y mortero de juntas Aquapanel Outdoor; se coloca entre las escuadras y los perfiles el aislamiento de panel de lana mineral, según UNE-EN 13162, de 40 mm de espesor, revestido por una de sus caras con un velo negro, resistencia térmica 1,1 m²K/W, conductividad térmica 0,035 W/(mK), colocado a tope, fijado mecánicamente sobre fachada existente; entre los perfiles y la placa exterior se colocará una lámina altamente transpirable, impermeable al agua de lluvia, Tyvek StuccoWrap; y malla de refuerzo Aquapanel Outdoor, todo ello adherido con mortero superficial Aquapanel Outdoor; y revoco de mortero GRC acabado pétreo, sobre fondo pétreo GRC. Incluso banda acústica, tornillos y fijaciones.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m².

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,064

0,030

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,081

0,135

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,938

0,625

17 02 03

Plástico.

0,014

0,023

Residuos generados:

1,097

0,814

17 02 03

Plástico.

0,121

0,202

Envases:

0,121

0,202

Total residuos:

1,218

1,016
