FAZ010

m²

Sistema de lamas de madera, para fachada ventilada.

54,21€

Sistema de revestimiento para fachada ventilada, formado por lamas de pino silvestre (Pinus sylvestris), de sección rectangular, con borde machihembrado, acabado barnizado, ancladas a el muro estructural de panel contralaminado de madera (CLT) con rastreles de 55x35 mm de sección, de madera de pino pinaster (Pinus pinaster), con el tratamiento adecuado, con clase de uso 2 y 3 según UNE-EN 335, acabado cepillado, con humedad inferior al 20%, colocados sobre cinta autoadhesiva de goma butílica, con film soporte de polietileno y película de separación, de 1 mm de espesor y 50 mm de anchura, separación entre rastreles 600 mm.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt15pdr080a

m

Cinta autoadhesiva de goma butílica, con film soporte de polietileno y película de separación, de 1 mm de espesor y 50 mm de anchura, rango de temperatura de trabajo de -30 a 80°C, para aplicar en interiores y exteriores, para el sellado de los orificios formados en el clavado de elementos de madera, suministrada en rollos de 15 m de longitud.

1,700

1,72

2,92

mt07mee204a

m

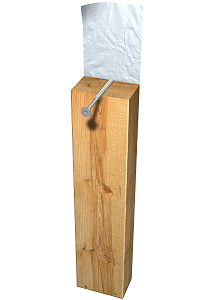

Rastrel de 55x35 mm de sección, de madera de pino pinaster (Pinus pinaster), con el tratamiento adecuado, con clase de uso 2 y 3 según UNE-EN 335, acabado cepillado, con humedad inferior al 20% según UNE-EN 335.

1,700

2,05

3,49

mt12psg081d

Ud

Tornillo autoperforante 3,5x45 mm.

8,500

0,01

0,09

mt22bar020ab

m²

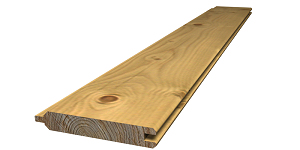

Lamas de pino silvestre (Pinus sylvestris), de sección rectangular, con borde machihembrado, acabado barnizado, de 3000x80x22 mm, con clase de uso 1 y 2, según UNE-EN 335.

1,050

31,78

33,37

mt07emr406a

Ud

Tornillo de 20 mm de diámetro y 45 mm de longitud, de acero inoxidable, para uso exterior.

21,000

0,14

2,94

mt26pro010a

m

Rejilla antirroedores formada por perfil perforado en 'L' de acero galvanizado, de 30x20 mm, para la protección de cámaras ventiladas en muros con estructura de madera.

0,200

2,99

0,60

Subtotal materiales:

43,41

2

Mano de obra

mo011

h

Oficial 1ª montador.

0,266

19,11

5,08

mo080

h

Ayudante montador.

0,266

17,53

4,66

Subtotal mano de obra:

9,74

3

Costes directos complementarios

%

Costes directos complementarios

2,000

53,15

1,06

Costes directos (1+2+3):

54,21

UNIDAD DE OBRA FAZ010: SISTEMA DE LAMAS DE MADERA, PARA FACHADA VENTILADA.

CARACTERÍSTICAS TÉCNICAS

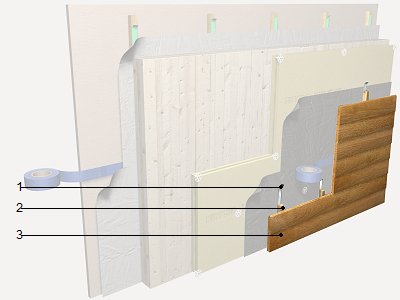

Sistema de revestimiento para fachada ventilada, formado por lamas de pino silvestre (Pinus sylvestris), de sección rectangular, con borde machihembrado, acabado barnizado, de 3000x80x22 mm, con clase de uso 1 y 2, según UNE-EN 335, ancladas a el muro estructural de panel contralaminado de madera (CLT) con rastreles de 55x35 mm de sección, de madera de pino pinaster (Pinus pinaster), con el tratamiento adecuado, con clase de uso 2 y 3 según UNE-EN 335, acabado cepillado, con humedad inferior al 20%, colocados sobre cinta autoadhesiva de goma butílica, con film soporte de polietileno y película de separación, de 1 mm de espesor y 50 mm de anchura. Incluso formación de dinteles, vierteaguas, jambas y mochetas, juntas y ejecución de encuentros y puntos singulares.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo todos los huecos.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo todos los huecos.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

0,074

0,067

Residuos generados:

0,074

0,067

17 02 03

Plástico.

0,003

0,005

Envases:

0,003

0,005

Total residuos:

0,077

0,072
