FAR100 |
m² |

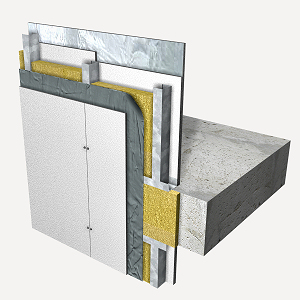

Sistema Aquapanel "KNAUF" de entramado autoportante, para hoja interior de fachada ventilada. |
74,08€ |
Sistema de fachada "KNAUF" Aquapanel WM111C.es, (12,5+75+5+15)/400, para su uso como hoja interior de fachada ventilada, formado por una placa Aquapanel Outdoor de 12,5 mm de espesor, atornillada desde el lado exterior a una estructura metálica de acero Z2 (Z275) galvanizado normal de canales horizontales de 75/40/0,7 mm GRC 0,70, anclados a la parte superior e inferior de los forjados y montantes verticales de 75/50/0,70 mm GRC 0,70 con una modulación de 400 mm entre ejes, de canal a canal y disposición normal "N"; lámina altamente transpirable, impermeable al agua de lluvia, Tyvek Stucco Wrap, entre los perfiles y la placa exterior; dos placas que se atornillan desde el lado interior a los montantes (una placa tipo Standard (A) de 5 mm de espesor y una placa tipo Standard + Aluminio (BV) de 15 mm de espesor); preparado como soporte del revestimiento exterior de la fachada ventilada (no incluido en este precio). |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt12pck020d |
m |
Banda acústica de dilatación autoadhesiva de espuma de poliuretano de celdas cerradas "KNAUF", de 3,2 mm de espesor y 95 mm de anchura, resistencia térmica 0,10 m²K/W, conductividad térmica 0,032 W/(mK). |
1,200 |
0,45 |
0,54 |
mt12pak020b |
m |
Canal 75/40/0,7 mm GRC 0,70 "KNAUF" de acero Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Según UNE-EN 14195. |
0,700 |
2,81 |
1,97 |
mt12pak030ba |
m |
Montante 75/50/0,7 mm GRC 0,7 "KNAUF" de acero Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Según UNE-EN 14195. |
2,750 |
3,25 |
8,94 |
mt15mkv010 |
m² |
Lámina altamente transpirable impermeable al agua de lluvia, de polietileno tejido no hilado, Tyvek StuccoWrap "KNAUF", de 0,22 mm de espesor y 82 g/m², de 0,03 m de espesor de aire equivalente frente a la difusión de vapor de agua, según UNE-EN 1931, estanqueidad al agua clase W1 según UNE-EN 1928, (Euroclase E de reacción al fuego, según UNE-EN 13501-1), para colocar en sistemas de cerramientos y revestimientos de fachadas Aquapanel, suministrada en rollos de 1,50x75 m, según UNE-EN 13859-2. |
1,100 |
4,37 |
4,81 |
mt12pak010b |
m² |
Placa de cemento Portland Aquapanel Outdoor "KNAUF" de 12,5x1200x2400 mm, revestida con una capa de fibra de vidrio embebida en ambas caras. |
1,000 |
21,22 |
21,22 |
mt12pak040d |
Ud |
Tornillo Aquapanel Maxi TB 4,2x25 "KNAUF". |
20,000 |
0,05 |
1,00 |
mt12psg220 |
Ud |
Fijación compuesta por taco y tornillo 5x27. |
1,600 |
0,06 |
0,10 |
mt12ppk010aa |
m² |
Placa de yeso laminado A / UNE-EN 520 - 1200 / longitud / 12,5 / con los bordes longitudinales afinados, Standard "KNAUF"; Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1. |
1,000 |
3,74 |
3,74 |
mt12ppk010db |
m² |
Placa de yeso laminado BV / UNE-EN 520 - 1200 / longitud / 15 / con los bordes longitudinales afinados, Standard + Aluminio "KNAUF"; Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1. |
1,000 |
8,37 |
8,37 |
mt12ptk010cc |
Ud |
Tornillo autoperforante TN "KNAUF" 3,5x25. |
9,000 |
0,01 |
0,09 |
mt12ptk010cf |
Ud |
Tornillo autoperforante TN "KNAUF" 3,5x45. |
18,000 |
0,01 |
0,18 |
mt12pik015d |
kg |
Pasta de agarre Perlfix "KNAUF", de fraguado rápido (30 minutos), Euroclase A1 de reacción al fuego, según UNE-EN 13501-1, rango de temperatura de trabajo de 5 a 30°C, para aplicación manual, según UNE-EN 13963. |
0,100 |
0,48 |
0,05 |
mt12pik010e |
kg |
Pasta de juntas Jointfiller 24H "KNAUF", Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1, rango de temperatura de trabajo de 5 a 30°C, para aplicación manual con cinta de juntas, según UNE-EN 13963. |
0,500 |
0,82 |
0,41 |
mt12pck010a |
m |
Cinta de juntas "KNAUF" de 50 mm de anchura. |
1,600 |
0,03 |
0,05 |
mt12pak060a |
kg |
Mortero de juntas Aquapanel Outdoor "KNAUF", color gris. |
0,600 |
2,20 |
1,32 |
mt12pak050 |
m |
Cinta de juntas Aquapanel Outdoor "KNAUF". |
2,100 |
0,45 |
0,95 |
Subtotal materiales: |
53,74 |
||||
2 |
Mano de obra |
||||
mo052 |
h |
Oficial 1ª montador de sistemas de fachadas prefabricadas. |
0,248 |
19,11 |
4,74 |
mo099 |
h |
Ayudante montador de sistemas de fachadas prefabricadas. |
0,248 |
17,53 |
4,35 |
mo053 |
h |
Oficial 1ª montador de prefabricados interiores. |
0,248 |
19,11 |
4,74 |
mo100 |
h |
Ayudante montador de prefabricados interiores. |
0,248 |
17,53 |
4,35 |
Subtotal mano de obra: |
18,18 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
3,000 |
71,92 |
2,16 |
|
Coste de mantenimiento decenal: 12,59€ en los primeros 10 años. |
Costes directos (1+2+3): |
74,08 |
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
UNE-EN 14195:2005 |
1.1.2006 |
1.1.2007 |
3/4 |
Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo |
|||
UNE-EN 14195:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
|
UNE-EN 520:2005/A1:2010 |
1.6.2010 |
1.12.2010 |
3/4 |
Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
UNE-EN 13963:2006 |
1.3.2006 |
1.3.2007 |
3/4 |
Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
EN 13963:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
UNIDAD DE OBRA FAR100: SISTEMA AQUAPANEL "KNAUF" DE ENTRAMADO AUTOPORTANTE, PARA HOJA INTERIOR DE FACHADA VENTILADA. CARACTERÍSTICAS TÉCNICAS Sistema de fachada "KNAUF" Aquapanel WM111C.es, para su uso como hoja interior de fachada ventilada, formado por una estructura metálica de acero Z2 (Z275) galvanizado normal de canales horizontales de 75/40/0,7 mm GRC 0,70 y montantes verticales de 75/50/0,70 mm GRC 0,70 con una modulación de 400 mm y disposición normal "N", sobre la que se atornillan una placa Aquapanel Outdoor de 12,5 mm de espesor desde el lado exterior y dos placas desde el lado interior (una placa tipo Standard (A) de 5 mm de espesor y una placa tipo Standard + Aluminio (BV) de 15 mm de espesor). Entre los perfiles y la placa exterior se colocará una lámina altamente transpirable, impermeable al agua de lluvia, Tyvek Stucco Wrap. Incluso banda acústica, pasta de agarre, tornillos, fijaciones mecánicas, pasta de juntas, mortero de juntas, cinta de juntas, perfiles de remate de PVC para formación de juntas de dilatación y protección de esquinas y rincones, ejecución de encuentros y puntos singulares y los trabajos necesarios para la formación de huecos. Totalmente terminado y preparado para soportar el revestimiento exterior (no incluido en este precio), que sea compatible con él y complete el cerramiento de fachada ventilada. NORMATIVA DE APLICACIÓN Ejecución:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 2 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, y que está seco y limpio de cualquier resto de obra. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. DEL CONTRATISTA. La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico, siguiendo en todo momento las especificaciones incluidas en su correspondiente DAU. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de la estructura metálica en suelo y techo. Nivelación y limpieza de la base. Colocación de la banda acústica. Colocación, aplomado y nivelación de cercos. Fijación de canales y montantes. Paso de instalaciones. Colocación de la impermeabilización. Colocación y atornillado de la placa exterior a la estructura. Tratamiento de huecos. Fijación de las placas interiores a la estructura. Enrasado y alisado con mortero y cinta de juntas. Colocación de cinta de juntas. CONDICIONES DE TERMINACIÓN. El cerramiento acabado no presentará piezas agrietadas ni manchadas, y será estable frente a los esfuerzos horizontales. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 2 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 06 04 |
Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03. |
0,002 |
0,003 |
17 04 05 |
Hierro y acero. |
0,081 |
0,039 |
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
0,894 |
0,596 |
17 08 02 |
Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01. |
0,810 |
0,810 |
Residuos generados: |
1,787 |
1,448 |
|
17 02 03 |
Plástico. |
0,046 |
0,077 |
Envases: |
0,046 |
0,077 |
|
Total residuos: |
1,833 |
1,525 |
