FLY020

m²

Sistema Placotherm Integra "PLACO", para fachada ligera.

132,51€

Sistema de fachada ligera Placotherm Integra "PLACO", formado por una placa Glasroc X 13 de 12,5 mm de espesor, atornillada desde el lado exterior a una estructura metálica compuesta de canales horizontales THR 100, de acero galvanizado Z1 (Z140), anclados a la parte superior e inferior de los forjados y montantes verticales THM 100, de acero galvanizado Z1 (Z140), con una modulación de 400 mm entre ejes, de montante a montante; entre los perfiles y la placa exterior se colocará una lámina altamente transpirable impermeable al agua de lluvia, Tyvek Estándar; se atornillan dos placas PPH 13 de 12,5 mm de espesor desde el lado interior a otra estructura paralela de perfiles angulares y perfiles intermedios THZ 45, de acero galvanizado Z1 (Z140) con una modulación de 600 mm; y revestimiento con una capa de imprimación reguladora de la absorción Weber CS y una capa de mortero acrílico Webertene Stilo, de 2 a 3 mm de espesor, color blanco, gama Estándar, acabado gota.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12plp340a

m

Canal de perfil metálico de acero galvanizado Z1 (Z140), THR "PLACO", fabricado mediante laminación en frío, 100x50 mm de sección y 0,7 mm de espesor, según UNE-EN 14195.

0,700

3,16

2,21

mt12plp350a

m

Montante de perfil metálico de acero galvanizado Z1 (Z140), THM "PLACO", fabricado mediante laminación en frío, 100x40 mm de sección y 1 mm de espesor, según UNE-EN 14195.

2,000

5,11

10,22

mt12plt035a

Ud

Tornillo autoperforante rosca-chapa, THRPF 13 "PLACO", de 13 mm de longitud.

7,000

0,06

0,42

mt16lvi035f

m²

Panel compacto de lana mineral Arena, de alta densidad, Arena Master "ISOVER", según UNE-EN 13162, de 90 mm de espesor, sin revestir, resistencia térmica 2,35 m²K/W, conductividad térmica 0,038 W/(mK).

1,000

10,60

10,60

mt16aaa030

m

Cinta autoadhesiva para sellado de juntas.

0,880

0,30

0,26

mt12plp080a

m

Perfil metálico en ángulo, de acero galvanizado, CR2 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 34x23 mm de sección y 0,55 mm de espesor, según UNE-EN 14195.

0,700

1,06

0,74

mt12plp360a

m

Perfil metálico de acero galvanizado Z1 (Z140), THZ "PLACO", fabricado mediante laminación en frío, 45x70 mm de sección y 0,7 mm de espesor, según UNE-EN 14195.

1,700

3,06

5,20

mt12plj020a

m

Banda estanca autoadhesiva, Banda 45 "PLACO", de espuma de polietileno de celdas cerradas, de 3 mm de espesor y 45 mm de anchura, para la estanqueidad de la base y el aislamiento acústico del perímetro en tabiques y trasdosados de placas.

3,600

0,44

1,58

mt16lvi030arfm

m²

Panel semirrígido de lana mineral Arena de alta densidad, Arena Basic "ISOVER", según UNE-EN 13162, de 45 mm de espesor, no revestido, resistencia térmica 1,2 m²K/W, conductividad térmica 0,037 W/(mK).

1,000

2,90

2,90

mt15mvp010a

m

Lámina altamente transpirable impermeable al agua de lluvia, Tyvek Estándar "PLACO", de 175 µm de espesor y 60 g/m², de 0,01 m de espesor de aire equivalente frente a la difusión de vapor de agua, según UNE-EN 1931, estanqueidad al agua clase W1 según UNE-EN 1928, (Euroclase E de reacción al fuego, según UNE-EN 13501-1), suministrada en rollos de 1,50x50 m, según UNE-EN 13859-2.

1,100

4,01

4,41

mt12plk010fembc

m²

Placa de yeso laminado GM-FH1 / UNE-EN 15283-2 - 1200 / 2800 / 12,5 / con los bordes longitudinales afinados, Glasroc X 13 "PLACO", formada por un núcleo de yeso revestido por las dos caras con fibra de vidrio con tratamiento hidrófobo.

1,000

19,50

19,50

mt12plj030

m

Cinta autoadhesiva de malla de fibra de vidrio, "PLACO", para refuerzo de juntas.

2,100

0,69

1,45

mt12plm015a

kg

Pasta de secado, Promix Hydro "PLACO", con aditivo hidrófugo; Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, rango de temperatura de trabajo de 5 a 30°C, para aplicación manual con cinta de juntas, según UNE-EN 13963; para el tratamiento de las juntas de las placas de yeso laminado.

0,300

7,26

2,18

mt28fvp020a

m

Malla de refuerzo de fibra de vidrio antiálcalis, CMALL 160 "PLACO", de 160 g/m² de masa superficial, de 1,1 m de anchura y 0,52 mm de espesor, suministrada en rollos de 50 m de longitud.

1,100

2,60

2,86

mt12plm090a

kg

Imprimación a base de polímeros elastoméricos modificados, para la impermeabilización de placas de yeso laminado y la adhesión de placas de aislamiento térmico, Placotherm Primer "PLACO", color blanco.

1,000

6,26

6,26

mt12plk010ihrcc

m²

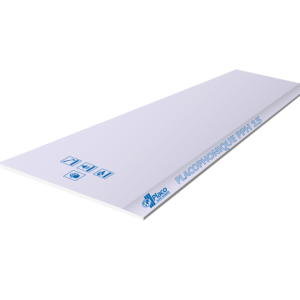

Placa de yeso laminado DFI / UNE-EN 520 - 1200 / 2500 / 12,5 / con los bordes longitudinales afinados, Phonique PPH 13 "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte, aditivada para mejorar sus prestaciones acústicas.

2,000

10,16

20,32

mt12plj010

m

Cinta microperforada de papel, "PLACO", para acabado de juntas de placas de yeso laminado.

2,800

0,05

0,14

mt12plm010a

kg

Pasta de secado en polvo SN "PLACO"; Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1, rango de temperatura de trabajo de 5 a 30°C, para aplicación manual con cinta de juntas, según UNE-EN 13963; para el tratamiento de las juntas de las placas de yeso laminado.

0,660

1,35

0,89

mt12plt010a

Ud

Tornillo autorroscante TTPC 25 "PLACO", con cabeza de trompeta, de 25 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm.

7,000

0,01

0,07

mt12plt010d

Ud

Tornillo autorroscante TTPC 45 "PLACO", con cabeza de trompeta, de 45 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm.

15,000

0,02

0,30

mt12plt025b

Ud

Tornillo autoperforante THTPF 25 "PLACO", con cabeza de trompeta, de 25 mm de longitud.

20,000

0,05

1,00

mt28pcc060q

kg

Imprimación reguladora de la absorción Weber CS Plus "WEBER", color blanco, gama Estándar, compuesta de cargas minerales, resinas en dispersión acuosa, pigmentos orgánicos, fungicidas y aditivos especiales, impermeable al agua de lluvia y permeable al vapor de agua.

0,200

4,28

0,86

mt28mac020gaa

kg

Mortero acrílico Webertene Stilo "WEBER", color blanco, gama Estándar, acabado gota, compuesto de cargas minerales, resinas en dispersión acuosa, pigmentos orgánicos, fungicidas y aditivos especiales; para aplicar con pistola de proyección. Según UNE-EN 15824.

2,500

3,08

7,70

Subtotal materiales:

102,07

2

Mano de obra

mo052

h

Oficial 1ª montador de sistemas de fachadas prefabricadas.

0,939

19,11

17,94

mo099

h

Ayudante montador de sistemas de fachadas prefabricadas.

0,565

17,53

9,90

Subtotal mano de obra:

27,84

3

Costes directos complementarios

%

Costes directos complementarios

2,000

129,91

2,60

Coste de mantenimiento decenal: 10,60€ en los primeros 10 años.

Costes directos (1+2+3):

132,51

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 15283-1/A1:2009

1.6.2010

1.6.2011

3/4

Placas de yeso laminado reforzadas con fibras- Definiciones, requisitos y métodos de ensayo. Parte 1: Placas de yeso laminado reforzadas con tejido de fibra

UNE-EN 13963:2006

1.3.2006

1.3.2007

3/4

Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

EN 13963:2005/AC:2006

1.1.2007

1.1.2007

UNE-EN 520:2005/A1:2010

1.6.2010

1.12.2010

3/4

Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

UNE-EN 15824:2010

1.4.2010

1.4.2011

1/3/4

Especificaciones para revocos exteriores y enlucidos interiores basados en ligantes orgánicos.

UNIDAD DE OBRA FLY020: SISTEMA PLACOTHERM INTEGRA "PLACO", PARA FACHADA LIGERA.

CARACTERÍSTICAS TÉCNICAS

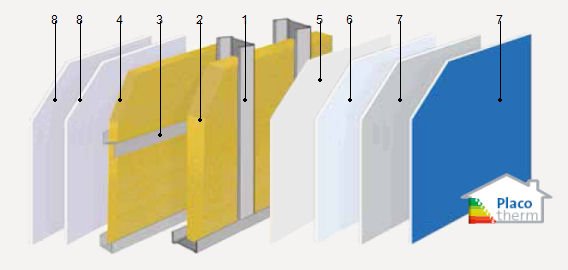

Sistema de fachada ligera Placotherm Integra "PLACO", formado por una estructura metálica compuesta de canales horizontales THR 100, de acero galvanizado Z1 (Z140), anclados a la parte superior e inferior de los forjados y montantes verticales THM 100, de acero galvanizado Z1 (Z140), con una modulación de 400 mm entre ejes, sobre la que se atornilla desde el lado exterior una placa Glasroc X 13 de 12,5 mm de espesor, con tratamiento de juntas mediante cinta autoadhesiva de malla de fibra de vidrio y pasta de juntas Promix Hydro; y se coloca entre montantes el aislamiento térmico realizado con panel compacto de lana mineral Arena, de alta densidad, Arena Master "ISOVER", según UNE-EN 13162, de 90 mm de espesor, sin revestir; entre los perfiles y la placa exterior se colocará una lámina altamente transpirable impermeable al agua de lluvia, Tyvek Estándar; y malla de refuerzo CMALL 160 embebida entre dos capas de imprimación a base de polímeros elastoméricos modificados, Placotherm Primer, color blanco. Por el otro lado, se coloca otra estructura paralela de perfiles angulares CR2 y perfiles intermedios THZ 45, de acero galvanizado Z1 (Z140) con una modulación de 600 mm, con panel semirrígido de lana mineral Arena de alta densidad, Arena Basic, según UNE-EN 13162, de 45 mm de espesor, no revestido; sobre la que se atornillan dos placas PPH 13 de 12,5 mm de espesor desde el lado interior, con tratamiento de juntas mediante cinta microperforada y pasta de secado SN; y revestimiento con una capa de imprimación reguladora de la absorción Weber CS y una capa de mortero acrílico Webertene Stilo, de 2 a 3 mm de espesor, color blanco, gama Estándar, acabado gota. Incluso tornillos y fijaciones.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m².

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,100

0,048

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,247

0,412

17 08 02

Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01.

1,199

1,199

17 02 03

Plástico.

0,011

0,018

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,169

0,113

Residuos generados:

1,726

1,789

17 02 03

Plástico.

0,136

0,227

Envases:

0,136

0,227

Total residuos:

1,862

2,016
