EML030

m³

Entramado ligero de madera, para forjado.

1.185,24€

Entramado ligero de madera aserrada de abeto (Abies alba) para forjado, compuesto por piezas longitudinales y transversales de 38x89 mm de sección y hasta 5 m de longitud, calidad estructural S10, clase resistente C24, protección de la madera con clase de penetración NP2, trabajada en taller; resolución de encuentros con tornillos de cabeza redonda, de acero galvanizado y cinta autoadhesiva de polietileno, con adhesivo acrílico sin disolventes, armadura de polietileno y película de separación de papel siliconado, de 0,34 mm de espesor y 60 mm de anchura, previa aplicación de imprimación incolora a base de una dispersión acrílica sin disolventes. El precio incluye la descarga del entramado ligero de madera, por medio de eslingas.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07mee612fa

m³

Entramado ligero de madera aserrada de abeto (Abies alba) para forjado, con acabado cepillado, compuesto por piezas longitudinales y transversales de 38x89 mm de sección y hasta 5 m de longitud, calidad estructural S10 según DIN 4074, clase resistente C24 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1, trabajada en taller.

1,000

752,13

752,13

mt07emr115aaa

Ud

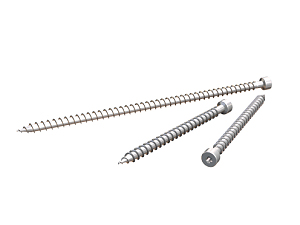

Tornillo de cabeza redonda, de 7 mm de diámetro y 100 mm de longitud, de acero galvanizado.

60,000

0,55

33,00

mt15pdr090a

kg

Imprimación incolora a base de una dispersión acrílica sin disolventes, para mejorar la adherencia de las cintas adhesivas con adhesivo acrílico sobre soportes porosos.

0,068

30,94

2,10

mt15pdr050c

m

Cinta autoadhesiva de polietileno, con adhesivo acrílico sin disolventes, armadura de polietileno y película de separación de papel siliconado, de 0,34 mm de espesor y 60 mm de anchura, rango de temperatura de trabajo de -40 a 80°C, para el sellado en los encuentros de los paneles y para la fijación y el sellado de láminas impermeabilizantes y para el control del vapor, suministrada en rollos de 25 m de longitud.

0,450

1,14

0,51

Subtotal materiales:

787,74

2

Equipo y maquinaria

mq07gte010c

h

Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 30 t y 27 m de altura máxima de trabajo.

0,176

66,84

11,76

Subtotal equipo y maquinaria:

11,76

3

Mano de obra

mo048

h

Oficial 1ª montador de estructura de madera.

6,928

18,42

127,61

mo095

h

Ayudante montador de estructura de madera.

13,617

17,25

234,89

Subtotal mano de obra:

362,50

4

Costes directos complementarios

%

Costes directos complementarios

2,000

1.162,00

23,24

Costes directos (1+2+3+4):

1.185,24

UNIDAD DE OBRA EML030: ENTRAMADO LIGERO DE MADERA, PARA FORJADO.

CARACTERÍSTICAS TÉCNICAS

Entramado ligero de madera aserrada de abeto (Abies alba) para forjado, con acabado cepillado, compuesto por piezas longitudinales y transversales de 38x89 mm de sección y hasta 5 m de longitud, calidad estructural S10 según DIN 4074, clase resistente C24 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1, trabajada en taller; resolución de encuentros con tornillos de cabeza redonda, de acero galvanizado y cinta autoadhesiva de polietileno, con adhesivo acrílico sin disolventes, armadura de polietileno y película de separación de papel siliconado, de 0,34 mm de espesor y 60 mm de anchura, previa aplicación de imprimación incolora a base de una dispersión acrílica sin disolventes. Incluso cortes, entalladuras para su correcto acoplamiento, nivelación y colocación de los elementos de atado y refuerzo. Trabajado en taller y colocado en obra.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERIO DE MEDICIÓN EN PROYECTO

Volumen de las piezas del entramado, medido según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el volumen teórico de las piezas del entramado ejecutado según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

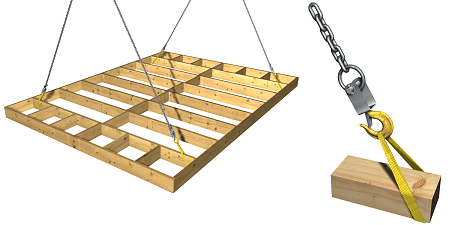

El precio incluye la descarga del entramado ligero de madera, por medio de eslingas.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

2,520

2,291

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,002

0,001

Residuos generados:

2,522

2,292

17 02 03

Plástico.

0,040

0,067

17 02 01

Madera.

0,090

0,082

Envases:

0,130

0,148

Total residuos:

2,652

2,441
