EHB030 |
m² |
Sistema "CERÁMICA PASTRANA" de forjado unidireccional con placas pretensadas. |
59,65€ |
||
|
Estructura de hormigón armado con una altura libre de planta de hasta 3 m, realizada con hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, volumen total de hormigón 0,094 m³/m², y acero UNE-EN 10080 B 500 S, con una cuantía total de 2 kg/m², formada por: forjado unidireccional, horizontal, de canto 25 = 17+8 cm; sistema "CERÁMICA PASTRANA" con placa cerámica pretensada, de 17 cm de canto, sobre vigas planas; malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 en capa de compresión; sin incluir repercusión de pilares y vigas. |
|||||
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt08eva020 |
m² |
Sistema de encofrado recuperable para la ejecución de zunchos de hormigón armado, compuesto de: puntales metálicos telescópicos, sopandas metálicas y superficie encofrante de madera tratada reforzada con varillas y perfiles. |
0,340 |
32,35 |
11,00 |
|
mt07pcp010a |
m² |

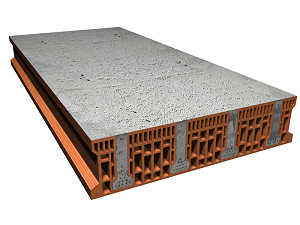

Placa cerámica pretensada "CERÁMICA PASTRANA", de 17 cm de canto, formada por bovedillas cerámicas y nervios longitudinales de hormigón con acero pretensado, según UNE-EN 13224. |
1,000 |
22,05 |
22,05 |
|
mt07aco010c |
kg |
Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, diámetros varios. |
2,000 |
0,81 |
1,62 |
|
mt07ame010d |
m² |
Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. |
1,100 |
1,35 |
1,49 |
|
mt10haf010nga |
m³ |
Hormigón HA-25/B/20/IIa, fabricado en central. |
0,094 |
76,88 |
7,23 |
|
Subtotal materiales: |
43,39 |
||||
|
2 |
Equipo y maquinaria |
||||
|
mq07gte010e |
h |
Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 50 t y 45 m de altura máxima de trabajo. |
0,025 |
98,76 |
2,47 |
|
Subtotal equipo y maquinaria: |
2,47 |
||||
|
3 |
Mano de obra |
||||
|
mo042 |
h |
Oficial 1ª estructurista. |
0,360 |
18,10 |
6,52 |
|
mo089 |
h |
Ayudante estructurista. |
0,360 |
16,94 |
6,10 |
|
Subtotal mano de obra: |
12,62 |
||||
|
4 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
58,48 |
1,17 |
|
|
Coste de mantenimiento decenal: 4,18€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
59,65 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad (1) |
Obligatoriedad (2) |
Sistema (3) |
|
UNE-EN 13224:2012 |
1.8.2012 |
1.8.2013 |
2+ |
|
Productos prefabricados de hormigón. Elementos para forjados nervados. |
(1) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(2) Fecha final del período de coexistencia / entrada en vigor marcado CE
(3) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA EHB030: SISTEMA "CERÁMICA PASTRANA" DE FORJADO UNIDIRECCIONAL CON PLACAS PRETENSADAS. CARACTERÍSTICAS TÉCNICAS Formación de estructura de hormigón armado con una altura libre de planta de hasta 3 m, realizada con hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote con un volumen total de hormigón de 0,094 m³/m², y acero UNE-EN 10080 B 500 S en zona de refuerzo de negativos y zunchos con una cuantía total de 2 kg/m², compuesta de los siguientes elementos: FORJADO UNIDIRECCIONAL: horizontal, de canto 25 = 17+8 cm; sistema "CERÁMICA PASTRANA" con placa cerámica pretensada, formada por bovedillas cerámicas y nervios longitudinales de hormigón con acero pretensado, de 17 cm de canto, sobre vigas planas; capa de compresión de 8 cm de espesor, con armadura de reparto formada por malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, incluso p/p de zunchos perimetrales de planta y curado del hormigón; sin incluir repercusión de pilares y vigas. NORMATIVA DE APLICACIÓN Elaboración, transporte y puesta en obra del hormigón:
Ejecución:
Montaje y desmontaje del sistema de encofrado:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA AMBIENTALES. Se suspenderán los trabajos de hormigonado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el hormigonado o posterior periodo de fraguado, no pudiendo comenzarse el hormigonado de los diferentes elementos sin la autorización por escrito del director de la ejecución de la obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de la geometría de la planta. Montaje del sistema con placas pretensadas. Colocación de las armaduras con separadores homologados. Vertido y compactación del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón. Reparación de defectos superficiales. CONDICIONES DE TERMINACIÓN. El conjunto será monolítico y transmitirá correctamente las cargas. La superficie quedará uniforme y sin irregularidades. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto. |
|||||||||||||||||
Residuos generados
|
Código LER |
Residuos generados |
Peso (kg) |
Volumen (l) |
|
17 02 01 |
Madera. |
0,514 |
0,467 |
|
17 01 03 |
Tejas y materiales cerámicos. |
0,118 |
0,094 |
|
17 04 05 |
Hierro y acero. |
0,152 |
0,072 |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
0,714 |
0,476 |
|
Residuos generados: |
1,498 |
1,110 |
|
|
17 02 03 |
Plástico. |
0,240 |
0,400 |
|
17 02 01 |
Madera. |
2,804 |
2,549 |
|
Envases: |
3,044 |
2,949 |
|
|
Total residuos: |
4,542 |
4,059 |
