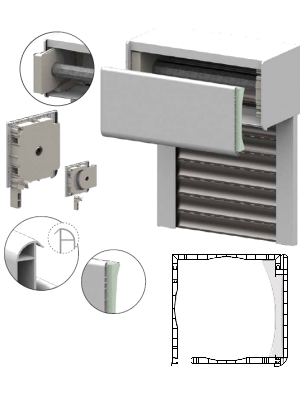

Persiana enrollable con cajón (monoblock) Energy Cube "PERSAX"
LSP110 Persiana enrollable con cajón (monoblock) Energy Cube "PERSAX"
Persiana enrollable de lamas de aluminio perfilado, modelo Minicur 43 "PERSAX", de 43 mm de altura, acabado blanco estándar, equipada con eje de 60 mm de diámetro, discos, cápsulas, lama de remate Blockalum 45 y todos sus accesorios, con cajón incorporado (monoblock), modelo Energy Cube y testeros Premium, de fácil extracción, de 185x195 mm, de PVC acabado estándar y guías de persiana modelo PVC A8, acabado blanco estándar; estanqueidad al agua clase E3000, según UNE-EN 12208; resistencia a la carga del viento clase CE3000, según UNE-EN 12210; transmitancia térmica 1,2 W/(m²K); permeabilidad al aire clase 3, según UNE-EN 12207; colocado en taller encima de la carpintería de 1200x1200 mm; accionamiento manual mediante cinta y recogedor.
Precio

139,74€

Ud
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Casa comercial
PERSAX. Persianas. Catálogo.
Dimensiones de la persiana
PERSAX. Altura máxima de la persiana enrollable (incluída la altura del cajón), en función del tamaño del cajón y el tipo de lama. Información técnica.
Altura de la carpintería, incluido el cajón, "H": 1385 mm
Anchura de la carpintería "a" (mm)
Altura de la carpintería "h" (mm)
(anchura máxima: 2,5 m; altura máxima, incluido el cajón: 2,6 m)
Altura de las lamas (mm)
Acabado
Altura (mm)
Anchura (mm)
Acabado
Guías de persiana
Accionamiento

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt25pax040aaoa

m²

Persiana enrollable de lamas de aluminio perfilado, modelo Minicur 43 "PERSAX", de 43 mm de altura, acabado blanco estándar, equipada con eje de 60 mm de diámetro, discos, cápsulas, lama de remate Blockalum 45 y todos sus accesorios, con cajón incorporado (monoblock), modelo Energy Cube y testeros Premium, de fácil extracción, de 185x195 mm, de PVC acabado estándar y guías de persiana modelo PVC A8, acabado blanco estándar; estanqueidad al agua clase E3000, según UNE-EN 12208; resistencia a la carga del viento clase CE3000, según UNE-EN 12210; transmitancia térmica 1,2 W/(m²K). Según UNE-EN 13659.

1,662

72,14

119,90

mt25pax100a

Ud

Kit para accionamiento manual de persiana, con cinta de color blanco y recogedor.

1,000

5,00

5,00


Subtotal materiales:

124,90

2



Mano de obra



mo011

h

Oficial 1ª montador.

0,265

23,74

6,29

mo080

h

Ayudante montador.

0,265

21,94

5,81


Subtotal mano de obra:

12,10

3



Costes directos complementarios




%

Costes directos complementarios

2,000

137,00

2,74

Coste de mantenimiento decenal: 26,27€ en los primeros 10 años.

Costes directos (1+2+3):

139,74


Referencia y título de la norma

Aplicabilidad(a)

Obligatoriedad(b)

Sistema(c)

EN 13659:2004+A1:2008

1.8.2009

1.8.2010

4

Persianas. Requisitos de prestaciones incluida la seguridad.


(a) Fecha de aplicabilidad de la norma armonizada

(b) Fecha en que finaliza el período de coexistencia

(c) Sistema de evaluación y verificación de la constancia de las prestaciones

UNIDAD DE OBRA LSP110: PERSIANA ENROLLABLE CON CAJÓN (MONOBLOCK) ENERGY CUBE "PERSAX".


CARACTERÍSTICAS TÉCNICAS

Persiana enrollable de lamas de aluminio perfilado, modelo Minicur 43 "PERSAX", de 43 mm de altura, acabado blanco estándar, equipada con eje de 60 mm de diámetro, discos, cápsulas, lama de remate Blockalum 45 y todos sus accesorios, con cajón incorporado (monoblock), modelo Energy Cube y testeros Premium, de fácil extracción, de 185x195 mm, de PVC acabado estándar y guías de persiana modelo PVC A8, acabado blanco estándar; estanqueidad al agua clase E3000, según UNE-EN 12208; resistencia a la carga del viento clase CE3000, según UNE-EN 12210; transmitancia térmica 1,2 W/(m²K); permeabilidad al aire clase 3, según UNE-EN 12207; colocado en taller encima de la carpintería de 1200x1200 mm; accionamiento manual mediante cinta y recogedor.



NORMATIVA DE APLICACIÓN

Ejecución:

-



CTE. DB-HE Ahorro de energía.

-



NTE-FDP. Fachadas. Defensas: Persianas.



CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Montaje del sistema de accionamiento.


CONDICIONES DE TERMINACIÓN.

La persiana quedará aplomada, ajustada y limpia.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,022

0,037

17 02 03

Plástico.

0,108

0,180


Envases:

0,130

0,217
