Obra nueva Rehabilitación Espacios urbanos
Teja solar fotovoltaica plana con encaje

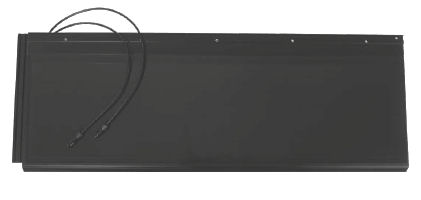

QUF006 Teja solar fotovoltaica plana con encaje
Teja solar fotovoltaica plana con encaje de células de cobre, indio, galio y selenio (CIGS), color negro, modelo SOLAR FLAT-10 CIGS "TEJAS BORJA", dimensiones 457x1268x26 mm, potencia máxima (Wp) 56 W, tensión a máxima potencia (Vmp) 33 V, intensidad a máxima potencia (Imp) 1,7 A, tensión en circuito abierto (Voc) 41,3 V, intensidad de cortocircuito (Isc) 1,89 A, marco de aluminio, capa frontal de vidrio templado de 3,2 mm de espesor, capa posterior de vidrio templado de 1,8 mm de espesor, temperatura de trabajo -40°C hasta 85°C, peso 9,3 kg, con caja de conexiones grado de protección IP67, con cables polarizados de 4 mm² de sección y 900 mm de longitud y conectores MC4. Incluso accesorios de montaje y material de conexionado eléctrico.
Precio

194,35€

Ud
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Casa comercial
Gama
Células solares
Color
Dimensiones (mm)
Potencia máxima (W)
Modelo
Potencia máxima (Wp) 56 W
Tensión a máxima potencia (Vmp) 33 V
Intensidad a máxima potencia (Imp) 1.7 A
Intensidad de cortocircuito (Isc) 1.89 A
Tensión en circuito abierto (Voc) 41.3 V
Marco de aluminio
Capa frontal de vidrio templado de 3.2 mm de espesor
Capa posterior de vidrio templado de 1,8 mm de espesor
Color negro
Temperatura de trabajo -40°C hasta 85°C
Dimensiones 457x1268x26 mm
Peso 9.3 kg

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt35teb010b

Ud

Teja solar fotovoltaica plana con encaje de células de cobre, indio, galio y selenio (CIGS), color negro, modelo SOLAR FLAT-10 CIGS "TEJAS BORJA", dimensiones 457x1268x26 mm, potencia máxima (Wp) 56 W, tensión a máxima potencia (Vmp) 33 V, intensidad a máxima potencia (Imp) 1,7 A, tensión en circuito abierto (Voc) 41,3 V, intensidad de cortocircuito (Isc) 1,89 A, marco de aluminio, capa frontal de vidrio templado de 3,2 mm de espesor, capa posterior de vidrio templado de 1,8 mm de espesor, temperatura de trabajo -40°C hasta 85°C, peso 9,3 kg, con caja de conexiones grado de protección IP67, con cables polarizados de 4 mm² de sección y 900 mm de longitud y conectores MC4.

1,000

180,54

180,54


Subtotal materiales:

180,54

2



Mano de obra



mo003

h

Oficial 1ª electricista.

0,219

23,74

5,20

mo102

h

Ayudante electricista.

0,219

21,90

4,80


Subtotal mano de obra:

10,00

3



Costes directos complementarios




%

Costes directos complementarios

2,000

190,54

3,81

Coste de mantenimiento decenal: 23,32€ en los primeros 10 años.

Costes directos (1+2+3):

194,35


UNIDAD DE OBRA QUF006: TEJA SOLAR FOTOVOLTAICA PLANA CON ENCAJE.


MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Se evitará colocar en serie módulos con distintos rendimientos.


CARACTERÍSTICAS TÉCNICAS

Teja solar fotovoltaica plana con encaje de células de cobre, indio, galio y selenio (CIGS), color negro, modelo SOLAR FLAT-10 CIGS "TEJAS BORJA", dimensiones 457x1268x26 mm, potencia máxima (Wp) 56 W, tensión a máxima potencia (Vmp) 33 V, intensidad a máxima potencia (Imp) 1,7 A, tensión en circuito abierto (Voc) 41,3 V, intensidad de cortocircuito (Isc) 1,89 A, marco de aluminio, capa frontal de vidrio templado de 3,2 mm de espesor, capa posterior de vidrio templado de 1,8 mm de espesor, temperatura de trabajo -40°C hasta 85°C, peso 9,3 kg, con caja de conexiones grado de protección IP67, con cables polarizados de 4 mm² de sección y 900 mm de longitud y conectores MC4. Incluso accesorios de montaje y material de conexionado eléctrico.



NORMATIVA DE APLICACIÓN

Instalación: REBT. Reglamento Electrotécnico para Baja Tensión.


CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



FASES DE EJECUCIÓN.

Colocación y fijación. Conexionado y comprobación de su correcto funcionamiento.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
