Marquesina de protección perimetral del edificio
YCM025 Marquesina de protección perimetral del edificio

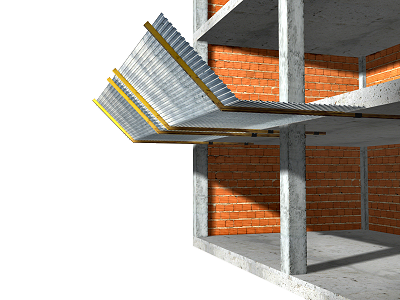

Marquesina de protección perimetral del edificio en la primera planta ante la posible caída de objetos formada por: brazos plegables, tipo ménsula, de perfil hueco de acero de sección rectangular 60x40x2 mm, con un tramo horizontal de 3,0 m de longitud y un tramo inclinado a 45° de 1,3 m de longitud, fijados al forjado cada 2,5 m con soportes tipo Omega previamente anclados al forjado con fijaciones mecánicas, amortizables en 8 usos y plataforma de chapa de acero galvanizado de 1,0 mm de espesor, que protege una zona de 1,7 m de anchura, apoyada sobre los brazos tipo ménsula y con solape entre chapas, amortizable en 10 usos. Incluso tornillos para la sujeción de las chapas a los brazos.
Precio

40,92€

m
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Longitud del tramo horizontal (m)
Longitud del tramo inclinado: 1,3 m
Número de usos
Material
Número de usos

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt50spm015a

Ud

Brazo plegable, tipo ménsula, de perfil hueco de acero de sección rectangular 60x40x2 mm, con un tramo horizontal de 3 m de longitud y un tramo inclinado a 45° de 1,30 m de longitud.

0,073

64,66

4,72

mt50spm035

Ud

Soporte tipo Omega de chapa de acero, de 60x40 mm y 5 mm de espesor.

0,583

11,95

6,97

mt50spl105a

Ud

Fijación compuesta por taco químico, arandela y tornillo de acero de 12 mm de diámetro y 80 mm de longitud.

1,165

5,70

6,64

mt13ccg010i

m²

Chapa perfilada de acero galvanizado, de 1 mm de espesor, con nervios de entre 40 y 50 mm de altura de cresta, a una separación de entre 250 y 270 mm e inercia entre 21 y 34 cm4, según UNE-EN 14782.

0,339

10,18

3,45

mt13ccg030c

Ud

Tornillo autorroscante de 6,5x70 mm de acero galvanizado, con arandela.

2,331

0,18

0,42


Subtotal materiales:

22,20

2



Mano de obra



mo119

h

Oficial 1ª Seguridad y Salud.

0,400

23,10

9,24

mo120

h

Peón Seguridad y Salud.

0,400

21,69

8,68


Subtotal mano de obra:

17,92

3



Costes directos complementarios




%

Costes directos complementarios

2,000

40,12

0,80


Costes directos (1+2+3):

40,92


UNIDAD DE OBRA YCM025: MARQUESINA DE PROTECCIÓN PERIMETRAL DEL EDIFICIO.


CARACTERÍSTICAS TÉCNICAS

Marquesina de protección perimetral del edificio en la primera planta ante la posible caída de objetos formada por: brazos plegables, tipo ménsula, de perfil hueco de acero de sección rectangular 60x40x2 mm, con un tramo horizontal de 3,0 m de longitud y un tramo inclinado a 45° de 1,3 m de longitud, fijados al forjado cada 2,5 m con soportes tipo Omega previamente anclados al forjado con fijaciones mecánicas, amortizables en 8 usos y plataforma de chapa de acero galvanizado de 1,0 mm de espesor, que protege una zona de 1,7 m de anchura, apoyada sobre los brazos tipo ménsula y con solape entre chapas, amortizable en 10 usos. Incluso tornillos para la sujeción de las chapas a los brazos.



CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según Estudio o Estudio Básico de Seguridad y Salud.



FASES DE EJECUCIÓN.

Fijación de los soportes tipo Omega al forjado. Colocación de los brazos. Fijación de la plataforma a los brazos. Desmontaje del conjunto. Transporte hasta el lugar de almacenaje o retirada a contenedor.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente montada según especificaciones de Estudio o Estudio Básico de Seguridad y Salud.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

1,014

0,483


Residuos generados:

1,014

0,483

15 01 01

Envases de papel y cartón.

0,002

0,003

17 02 03

Plástico.

0,008

0,013


Envases:

0,010

0,016


Total residuos:

1,024

0,499
