UNIDAD DE OBRA ICO135: CONDUCTO DE DOBLE PARED DE ACERO INOXIDABLE, CON AISLAMIENTO.
CARACTERÍSTICAS TÉCNICAS

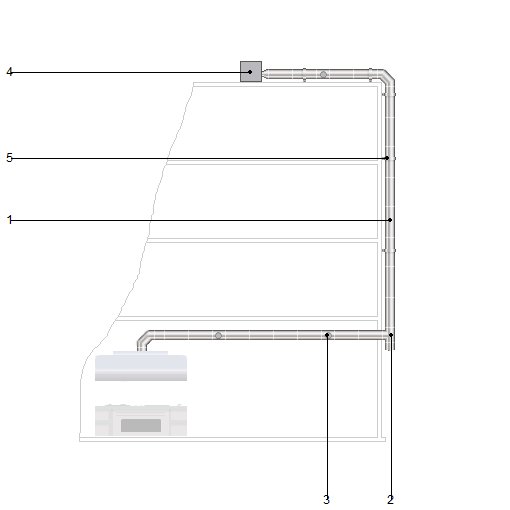

Conducto para evacuación de los productos de la combustión, de la campana extractora industrial de cocina, formado por tubo de doble pared con aislamiento y junta de estanqueidad, de 125 mm de diámetro interior, compuesto por pared interior de acero inoxidable AISI 304 y pared exterior de acero inoxidable AISI 304, con aislamiento de lana de roca entre paredes, de 30 mm de espesor y 100 kg/m³ de densidad, con junta de estanqueidad de silicona, resistencia al fuego EI 30 (ho/ve i<=>o) según UNE-EN 13501-3, temperatura máxima de 200°C, presión de trabajo de hasta 500 Pa. Incluso accesorios, piezas especiales, módulos finales y material auxiliar para montaje y sujeción a la obra.
CRITERIO DE MEDICIÓN EN PROYECTO
Longitud medida desde el arranque del conducto hasta la parte superior del módulo final, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que su situación se corresponde con la de Proyecto. Se comprobará la existencia de huecos en los forjados y elementos estructurales a atravesar.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo. Presentación de tubos, accesorios, piezas especiales y módulos finales. Fijación del material auxiliar para montaje y sujeción a la obra. Montaje. Conexionado y comprobación de su correcto funcionamiento. Realización de pruebas de servicio.
CONDICIONES DE TERMINACIÓN.
El conducto será estanco. La evacuación de los productos de la combustión será correcta.
PRUEBAS DE SERVICIO.
Prueba de resistencia estructural y estanqueidad.
Normativa de aplicación: Reglamento de instalaciones térmicas en los edificios (RITE) y sus Instrucciones técnicas (IT)
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá frente a golpes.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá, desde el arranque del conducto hasta la parte superior del módulo final, la longitud realmente ejecutada según especificaciones de Proyecto.
