Franja cortafuegos de placas de yeso laminado, para edificio de uso industrial. Sistema "PLACO"
IOF024	Franja cortafuegos de placas de yeso laminado, para edificio de uso industrial. Sistema "PLACO"

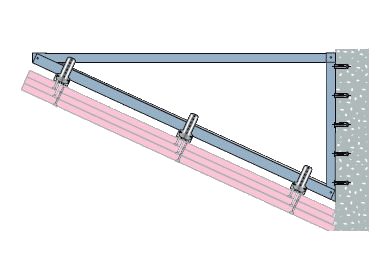

Franja cortafuegos inclinada, de 1 m en proyección horizontal, con una resistencia al fuego EI 90, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, sistema "PLACO", compuesta por 3 placas de yeso laminado DF / UNE-EN 520 - 1200 / 2500 / 15 / con los bordes longitudinales afinados, Placoflam PPF 15 "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte, reforzada por la inclusión en la masa de fibra de vidrio de hilo corto no tejido para mejorar su cohesión a temperaturas altas, fijadas a la subestructura soporte compuesta por canales y montantes, formando escuadras separadas 750 mm entre sí, suspensiones y perfiles separados 400 mm entre sí. Incluso tornillos para la fijación de las placas, y pasta y cinta para el tratamiento de juntas entre placas.


Precio	82,48€ m²
Exportación

Enviar sugerencia

Código	Unidad	Descripción	Rendimiento	Precio unitario	Importe
1		Materiales
mt12plp070b	m	Canal de perfil de acero galvanizado, R 48 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 48x30 mm de sección y 0,55 mm de espesor, según UNE-EN 14195.	3,670	1,70	6,24
mt12plp060b	m	Montante de perfil de acero galvanizado, M 48 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 46,5x36 mm de sección y 0,6 mm de espesor, según UNE-EN 14195.	1,570	2,06	3,23
mt12qlt030a	Ud	Tornillo autoperforante rosca-chapa, TRPF 13 "PLACO", de 13 mm de longitud.	16,800	0,03	0,50
mt12ple110	Ud	Suspensión C "PLACO".	4,200	0,20	0,84
mt12plp010	m	Perfil de acero galvanizado, F-530 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 45x16 mm de sección y 0,6 mm de espesor, para la realización de trasdosados autoportantes y techos, según UNE-EN 14195.	3,000	1,65	4,95
mt12ple030	Ud	Pieza de empalme F-530 "PLACO".	0,900	0,31	0,28
mt12psg082	Ud	Fijación para hormigón.	0,800	0,33	0,26
mt12plk010gfocd	m²	Placa de yeso laminado DF / UNE-EN 520 - 1200 / 2500 / 15 / con los bordes longitudinales afinados, Placoflam PPF 15 "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte, reforzada por la inclusión en la masa de fibra de vidrio de hilo corto no tejido para mejorar su cohesión a temperaturas altas.	3,300	8,58	28,31
mt12plt010a	Ud	Tornillo autorroscante TTPC 25 "PLACO", con cabeza de trompeta, de 25 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm.	20,000	0,01	0,20
mt12plt010d	Ud	Tornillo autorroscante TTPC 45 "PLACO", con cabeza de trompeta, de 45 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm.	20,000	0,02	0,40
mt12plt010f	Ud	Tornillo autorroscante TTPC 70 "PLACO", con cabeza de trompeta, de 70 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm.	20,000	0,05	1,00
mt12plm010a	kg	Pasta de secado en polvo SN "PLACO"; Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1, rango de temperatura de trabajo de 5 a 30°C, para aplicación manual con cinta de juntas, según UNE-EN 13963; para el tratamiento de las juntas de las placas de yeso laminado.	0,280	1,18	0,33
mt12plj030	m	Cinta autoadhesiva de malla de fibra de vidrio, "PLACO", para refuerzo de juntas.	0,900	0,08	0,07
			Subtotal materiales:		46,61
2		Mano de obra
mo011	h	Oficial 1ª montador.	0,300	23,74	7,12
mo080	h	Ayudante montador.	0,300	21,94	6,58
mo053	h	Oficial 1ª montador de prefabricados interiores.	0,450	23,74	10,68
mo100	h	Ayudante montador de prefabricados interiores.	0,450	21,94	9,87
			Subtotal mano de obra:		34,25
3		Costes directos complementarios
	%	Costes directos complementarios	2,000	80,86	1,62
Coste de mantenimiento decenal: 2,89€ en los primeros 10 años.			Costes directos (1+2+3):		82,48

Referencia y título de la norma	Aplicabilidad_(a)	Obligatoriedad_(b)	Sistema_(c)
EN 14195:2005	1.1.2006	1.1.2007	3/4
Perfilería metálica para particiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo
EN 14195:2005/AC:2006	1.1.2007	1.1.2007
EN 520:2004+A1:2009	1.6.2010	1.12.2010	3/4
Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.	1.6.2010	1.12.2010	3/4
EN 13963:2005	1.3.2006	1.3.2007	3/4
Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.
EN 13963:2005/AC:2006	1.1.2007	1.1.2007

(a) Fecha de aplicabilidad de la norma armonizada

(b) Fecha en que finaliza el período de coexistencia

UNIDAD DE OBRA IOF024: FRANJA CORTAFUEGOS DE PLACAS DE YESO LAMINADO, PARA EDIFICIO DE USO INDUSTRIAL. SISTEMA "PLACO".

CARACTERÍSTICAS TÉCNICAS

Franja cortafuegos inclinada, de 1 m en proyección horizontal, con una resistencia al fuego EI 90, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, sistema "PLACO", compuesta por 3 placas de yeso laminado DF / UNE-EN 520 - 1200 / 2500 / 15 / con los bordes longitudinales afinados, Placoflam PPF 15 "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte, reforzada por la inclusión en la masa de fibra de vidrio de hilo corto no tejido para mejorar su cohesión a temperaturas altas, fijadas a la subestructura soporte compuesta por canales y montantes, formando escuadras separadas 750 mm entre sí, suspensiones y perfiles separados 400 mm entre sí. Incluso tornillos para la fijación de las placas, y pasta y cinta para el tratamiento de juntas entre placas.

NORMATIVA DE APLICACIÓN

Ejecución: Reglamento de Seguridad contra Incendios en los establecimientos industriales.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

FASES DE EJECUCIÓN.

Replanteo. Formación de las escuadras con canales y montantes. Colocación y fijación de las escuadras. Instalación de suspensiones. Colocación a presión de los perfiles contra las suspensiones. Preparación y corte de las placas. Atornillado de las placas a los perfiles. Tratamiento de juntas.

CONDICIONES DE TERMINACIÓN.

El elemento tendrá planeidad y aplomado. El sistema tendrá resistencia y estabilidad.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER	Tipo	Peso (kg)	Volumen (l)
17 04 05	Hierro y acero.	0,069	0,033
17 08 02	Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01.	0,742	0,742
	Residuos generados:	0,811	0,775
15 01 01	Envases de papel y cartón.	0,141	0,188
17 02 03	Plástico.	0,525	0,875
	Envases:	0,666	1,063
	Total residuos:	1,477	1,838
