| Subestructura soporte para la sustentación del revestimiento exterior de fachada ventilada, con piezas de gran formato de gres porcelánico. Sistema "ANCLAJES GRAPAMAR" | ||
| FAJ021 | Subestructura soporte para la sustentación del revestimiento exterior de fachada ventilada, con piezas de gran formato de gres porcelánico. Sistema "ANCLAJES GRAPAMAR" | |
|

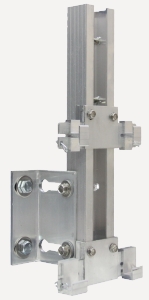

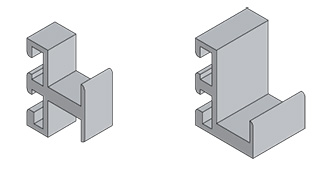

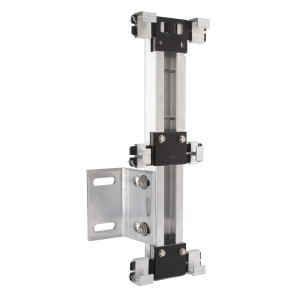

Subestructura soporte regulable en las tres direcciones, para la sustentación del revestimiento exterior, con piezas mecanizadas de gran formato de gres porcelánico, de 300x600 mm y de entre 10 y 11 mm de espesor, mediante el sistema de anclaje oculto de grapa, PF1011 Oculto "ANCLAJES GRAPAMAR", con DIT nº 548R, formada por: perfiles verticales en C de aluminio extruido de aleación 6063 con tratamiento térmico T6, grapas con uña oculta de aluminio extruido de aleación 6063 con tratamiento térmico T6, escuadras de carga y escuadras de apoyo de 80x60x100x5 mm, de aluminio extruido de aleación 6063 con tratamiento térmico T6. Incluso tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA FAJ021: SUBESTRUCTURA SOPORTE PARA LA SUSTENTACIÓN DEL REVESTIMIENTO EXTERIOR DE FACHADA VENTILADA, CON PIEZAS DE GRAN FORMATO DE GRES PORCELÁNICO. SISTEMA "ANCLAJES GRAPAMAR".
CARACTERÍSTICAS TÉCNICAS
Subestructura soporte regulable en las tres direcciones, para la sustentación del revestimiento exterior, con piezas mecanizadas de gran formato de gres porcelánico, de 300x600 mm y de entre 10 y 11 mm de espesor, mediante el sistema de anclaje oculto de grapa, PF1011 Oculto "ANCLAJES GRAPAMAR", con DIT nº 548R, formada por: perfiles verticales en C de aluminio extruido de aleación 6063 con tratamiento térmico T6, grapas con uña oculta de aluminio extruido de aleación 6063 con tratamiento térmico T6, escuadras de carga y escuadras de apoyo de 80x60x100x5 mm, de aluminio extruido de aleación 6063 con tratamiento térmico T6. Incluso tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte.
NORMATIVA DE APLICACIÓN
Ejecución:
- |
CTE. DB-HS Salubridad. |
- |
CTE. DB-HE Ahorro de energía. |
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida según documentación gráfica de Proyecto, con el mismo criterio que el revestimiento exterior de fachada ventilada.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja interior está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados.
AMBIENTALES.
Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h.
DEL CONTRATISTA.
Las condiciones de utilización del sistema se ajustarán a lo establecido en el DIT correspondiente, copia del cual recibirá el contratista por parte del fabricante antes de comenzar las obras.
FASES DE EJECUCIÓN.
Replanteo de los puntos de anclaje de la subestructura soporte. Montaje de las escuadras. Fijación de los perfiles verticales.
CONSERVACIÓN Y MANTENIMIENTO.
Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, con el mismo criterio que el revestimiento exterior de fachada ventilada.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio no incluye el revestimiento exterior.
