| Tabique de placas de yeso laminado, para cerramiento de hueco de ascensor. Sistema "PLACO" | ||
| FBY080 | Tabique de placas de yeso laminado, para cerramiento de hueco de ascensor. Sistema "PLACO" | |
|

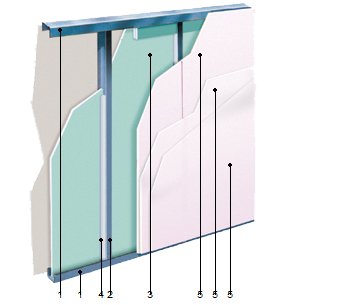

Cerramiento de hueco de ascensor mediante el sistema Shaftwall EI 120 "PLACO" de tabique múltiple, con una resistencia al fuego de 120 minutos, de 4,50 m de altura máxima y 105 mm de espesor total, con nivel de calidad del acabado estándar (Q2), formado por una estructura simple, de perfiles de chapa de acero galvanizado de 60 mm de anchura, a base de canales (elementos horizontales) 62SC55, 62C50 y 62J70, montantes (elementos verticales) 60I70, separados 600 mm entre sí y perfiles de fijación G102, a la que se atornillan cuatro placas en total una placa Coreboard en una cara y tres placas cortafuegos (PPF) en la otra cara. Incluso banda cortafuegos Firestrip; fijaciones para el anclaje de canales y montantes metálicos; sellador Sealant; tornillería para la fijación de las placas; cinta de papel con refuerzo metálico "PLACO" y pasta y cinta para el tratamiento de juntas. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA FBY080: TABIQUE DE PLACAS DE YESO LAMINADO, PARA CERRAMIENTO DE HUECO DE ASCENSOR. SISTEMA "PLACO".
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.
Todo elemento metálico que esté en contacto con las placas estará protegido contra la corrosión. Las tuberías que discurran entre paneles de aislamiento estarán debidamente aisladas para evitar condensaciones.
CARACTERÍSTICAS TÉCNICAS
Cerramiento de hueco de ascensor mediante el sistema Shaftwall EI 120 "PLACO" de tabique múltiple, con una resistencia al fuego de 120 minutos, de 4,50 m de altura máxima y 105 mm de espesor total, con nivel de calidad del acabado estándar (Q2), formado por una estructura simple, de perfiles de chapa de acero galvanizado de 60 mm de anchura, a base de canales (elementos horizontales) 62SC55, 62C50 y 62J70, montantes (elementos verticales) 60I70, separados 600 mm entre sí y perfiles de fijación G102, a la que se atornillan cuatro placas en total una placa Coreboard en una cara y tres placas cortafuegos (PPF) en la otra cara. Incluso banda cortafuegos Firestrip; fijaciones para el anclaje de canales y montantes metálicos; sellador Sealant; tornillería para la fijación de las placas; cinta de papel con refuerzo metálico "PLACO" y pasta y cinta para el tratamiento de juntas.
NORMATIVA DE APLICACIÓN
Montaje:
- |
CTE. DB-SI Seguridad en caso de incendio. |
- |
CTE. DB-HR Protección frente al ruido. |
- |
CTE. DB-HE Ahorro de energía. |
- |
UNE 102043. Montaje de los sistemas constructivos con placa de yeso laminado (PYL). Tabiques, trasdosados y techos. Definiciones, aplicaciones y recomendaciones. |
- |
NTE-PTP. Particiones: Tabiques de placas y paneles. |
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Antes de iniciar los trabajos, se comprobará que están terminadas la estructura, la cubierta y la fachada, estando colocada en ésta la carpintería con su acristalamiento. Se dispondrá en obra de los cercos y precercos de puertas y armarios. La superficie horizontal de asiento de las placas debe estar nivelada y el solado, a ser posible, colocado y terminado, salvo cuando el solado pueda resultar dañado durante los trabajos de montaje; en este caso, deberá estar terminada su base de asiento. Los techos de la obra estarán acabados, siendo necesario que la superficie inferior del forjado quede revestida si no se van a realizar falsos techos. Las instalaciones, tanto de fontanería y calefacción como de electricidad, deberán encontrarse con las tomas de planta en espera, para su distribución posterior por el interior de los tabiques. Los conductos de ventilación y las bajantes estarán colocados.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo y trazado en el forjado inferior y en el superior de los tabiques a realizar. Colocación y fijación de los canales. Colocación y fijación de los montantes sobre los elementos horizontales. Corte de las placas. Montaje de la placa interior. Colocación, sobre los montantes, de los perfiles de fijación. Colocación de refuerzos locales. Aplicación de sellador sobre el perímetro de la estructura. Fijación de las placas para el cierre de la segunda cara del tabique. Replanteo de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones, y posterior perforación de las placas. Tratamiento de juntas.
CONDICIONES DE TERMINACIÓN.
El conjunto quedará monolítico, estable frente a esfuerzos horizontales, plano, de aspecto uniforme, aplomado y sin defectos.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá frente a golpes. Se evitarán las humedades y la colocación de elementos pesados sobre las placas.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio incluye la resolución de encuentros y puntos singulares, pero no incluye el aislamiento a colocar entre los montantes.
