QVE032

m²

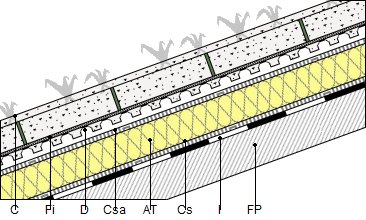

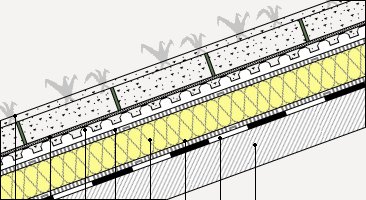

Cubierta inclinada, ajardinada extensiva. Sistema Projar Flora hasta 35° "PROJAR".

201,46€

Cubierta inclinada, ajardinada extensiva (ecológica), sistema Projar Flora hasta 35° "PROJAR", con una pendiente media del 36,4%, sobre base resistente. CAPA DE REGULARIZACIÓN: mortero de cemento, industrial, M-5, de 2 cm de espesor, con acabado fratasado; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una lámina de betún modificado con elastómero SBS, LBM(SBS)-50/G-FP, con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m², con autoprotección mineral de color verde, con resistencia a la penetración de raíces, totalmente adherida con soplete; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (150 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,2 m²K/W, conductividad térmica 0,033 W/(mK), con fijación mecánica; CAPA SEPARADORA BAJO PROTECCIÓN: filtro GTF-110 "PROJAR", de geotextil no tejido sintético, compuesto por fibras de polipropileno unidas por agujeteado, con una resistencia a la tracción longitudinal de 6,5 kN/m, una resistencia a la tracción transversal de 6,5 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 33 mm, resistencia CBR a punzonamiento 1,2 kN, abertura característica 0,09 mm y una masa superficial de 110 g/m²; CAPA DRENANTE Y RETENEDORA DE AGUA: lámina drenante PR-DRAIN-25 "PROJAR" de poliestireno reciclado de alto impacto (HIPS), con nódulos de 25 mm de altura y perforaciones en la parte superior, colocada bajo la capa filtrante, solapando dos nódulos; CAPA FILTRANTE: filtro GTF-150 "PROJAR", de geotextil de fibras de polipropileno; CAPA DE COBERTURA: módulo TECH-CELL-80 "PROJAR", de polipropileno reciclado, de 400x600 mm y de 80 mm de altura, sustrato CoverPro Flora "PROJAR", compuesto de cerámica seleccionada triturada, roca volcánica o arena de sílice y otros componentes vegetales; con pH de 8, de 80 mm de espesor, malla orgánica, biodegradable, de fibras naturales de coco 100% ECONET 400 "PROJAR" para el control de la erosión y la retención de la vegetación, resistencia a la tracción longitudinal en seco de 5,9 kN/m y resistencia a la tracción longitudinal en húmedo de 4,8 kN/m, 400 g/m² de masa superficial y 30x30 mm de paso de malla y plantas con cepellón plano "PROJAR", con 4 o más especies distintas de sedum. Incluso cantos rodados para el relleno del espacio entre el borde de la cubierta y la vegetación. El precio no incluye la formación de pendientes.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos, según UNE-EN 998-2.

0,038

53,48

2,03

mt14iea020c

kg

Emulsión asfáltica aniónica con cargas tipo EB, según UNE 104231.

0,300

3,30

0,99

mt14lga010oc

m²

Lámina de betún modificado con elastómero SBS, LBM(SBS)-50/G-FP, de 3,5 mm de espesor, masa nominal 5 kg/m², con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m², con autoprotección mineral de color verde, con resistencia a la penetración de raíces. Según UNE-EN 13707.

1,100

10,36

11,40

mt14gsa020bc

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,88 kN/m, una resistencia a la tracción transversal de 1,49 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 40 mm, resistencia CBR a punzonamiento 0,3 kN y una masa superficial de 150 g/m², según UNE-EN 13252.

1,100

0,68

0,75

mt16pxa010aac

m²

Panel rígido de poliestireno extruido, según UNE-EN 13164, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,2 m²K/W, conductividad térmica 0,033 W/(mK), Euroclase E de reacción al fuego según UNE-EN 13501-1, con código de designación XPS-EN 13164-T1-CS(10/Y)300-DS(70,90)-DLT(2)5-CC(2/1,5/50)125-WL(T)0,7-WD(V)3-FTCD1.

1,050

7,85

8,24

mt16aaa020ig

Ud

Fijación mecánica para paneles aislantes de poliestireno extruido, colocados directamente sobre la superficie soporte.

2,500

0,19

0,48

mt14lbp050m

m²

Filtro GTF-110 "PROJAR", de geotextil no tejido sintético, compuesto por fibras de polipropileno unidas por agujeteado, con una resistencia a la tracción longitudinal de 6,5 kN/m, una resistencia a la tracción transversal de 6,5 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 33 mm, resistencia CBR a punzonamiento 1,2 kN, abertura característica 0,09 mm y una masa superficial de 110 g/m², suministrado en rollos.

1,000

1,25

1,25

mt14lbp030va

m²

Lámina drenante y retenedora de agua, PR-DRAIN-25 "PROJAR", de poliestireno reciclado de alto impacto (HIPS), con nódulos de 25 mm de altura y perforaciones en la parte superior, resistencia a la compresión 325 kN/m², retención de agua superior a 15 l/m², capacidad de drenaje 0,94 l/(s·m) con una pendiente del 2%, suministrada en placas de 200x100 cm.

1,050

10,52

11,05

mt14lbp050t

m²

Filtro GTF-150 "PROJAR", de geotextil no tejido sintético, compuesto por fibras de polipropileno unidas por agujeteado, con una resistencia a la tracción longitudinal de 12 kN/m, una resistencia a la tracción transversal de 12 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 29 mm, resistencia CBR a punzonamiento 1,8 kN, abertura característica 0,06 mm y una masa superficial de 150 g/m², suministrado en rollos.

1,100

1,70

1,87

mt14lbp100a

Ud

Módulo TECH-CELL-80 "PROJAR", de polipropileno reciclado, de 400x600 mm y de 80 mm de altura, con tornillos para unión entre módulos; para drenaje y sujeción de la capa de sustrato.

4,160

27,60

114,82

mt48sap010g

m³

Sustrato CoverPro Flora "PROJAR", compuesto de cerámica seleccionada triturada, roca volcánica o arena de sílice y otros componentes vegetales; con pH de 8, suministrado en sacos Big Bag, para cubiertas verdes.

0,092

95,00

8,74

mt48map020c

m²

Malla orgánica, biodegradable, de fibras naturales de coco 100% ECONET 400 "PROJAR" para el control de la erosión y la retención de la vegetación, resistencia a la tracción longitudinal en seco de 5,9 kN/m y resistencia a la tracción longitudinal en húmedo de 4,8 kN/m, 400 g/m² de masa superficial y 30x30 mm de paso de malla, suministrada en rollos de 2x50 m.

1,100

1,26

1,39

mt48tsp010o

m²

Plantas con cepellón plano "PROJAR", suministradas en bandejas de 40 piezas con 4 o más especies distintas de sedum, para cubiertas verdes.

1,000

6,82

6,82

mt01arc010

t

Cantos rodados lavados, de granulometría comprendida entre 16 y 32 mm.

0,040

21,65

0,87

Subtotal materiales:

170,70

2

Mano de obra

mo020

h

Oficial 1ª construcción.

0,015

22,13

0,33

mo113

h

Peón ordinario construcción.

0,015

20,78

0,31

mo054

h

Oficial 1ª montador de aislamientos.

0,104

22,74

2,36

mo101

h

Ayudante montador de aislamientos.

0,104

21,02

2,19

mo029

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,239

22,13

5,29

mo067

h

Ayudante aplicador de láminas impermeabilizantes.

0,239

21,02

5,02

mo040

h

Oficial 1ª jardinero.

0,262

22,13

5,80

mo086

h

Ayudante jardinero.

0,262

21,02

5,51

Subtotal mano de obra:

26,81

3

Costes directos complementarios

%

Costes directos complementarios

2,000

197,51

3,95

Costes directos (1+2+3):

201,46

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

EN 13252:2016

10.3.2017

10.3.2018

2+/4

Geotextiles y productos relacionados. Características requeridas para su uso en sistemas de drenaje.

EN 13164:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno extruido (XPS). Especificación.

UNIDAD DE OBRA QVE032: CUBIERTA INCLINADA, AJARDINADA EXTENSIVA. SISTEMA PROJAR FLORA HASTA 35° "PROJAR".

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Impermeabilización asfáltica: se evitará su contacto con aceites, grasas, petróleos y disolventes. Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, barrera de vapor, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cubierta inclinada, ajardinada extensiva (ecológica), sistema Projar Flora hasta 35° "PROJAR", con una pendiente media del 36,4%, sobre base resistente. CAPA DE REGULARIZACIÓN: mortero de cemento, industrial, M-5, de 2 cm de espesor, con acabado fratasado; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una lámina de betún modificado con elastómero SBS, LBM(SBS)-50/G-FP, con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m², con autoprotección mineral de color verde, con resistencia a la penetración de raíces, totalmente adherida con soplete; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (150 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,2 m²K/W, conductividad térmica 0,033 W/(mK), con fijación mecánica; CAPA SEPARADORA BAJO PROTECCIÓN: filtro GTF-110 "PROJAR", de geotextil no tejido sintético, compuesto por fibras de polipropileno unidas por agujeteado, con una resistencia a la tracción longitudinal de 6,5 kN/m, una resistencia a la tracción transversal de 6,5 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 33 mm, resistencia CBR a punzonamiento 1,2 kN, abertura característica 0,09 mm y una masa superficial de 110 g/m²; CAPA DRENANTE Y RETENEDORA DE AGUA: lámina drenante PR-DRAIN-25 "PROJAR" de poliestireno reciclado de alto impacto (HIPS), con nódulos de 25 mm de altura y perforaciones en la parte superior, colocada bajo la capa filtrante, solapando dos nódulos; CAPA FILTRANTE: filtro GTF-150 "PROJAR", de geotextil de fibras de polipropileno; CAPA DE COBERTURA: módulo TECH-CELL-80 "PROJAR", de polipropileno reciclado, de 400x600 mm y de 80 mm de altura, sustrato CoverPro Flora "PROJAR", compuesto de cerámica seleccionada triturada, roca volcánica o arena de sílice y otros componentes vegetales; con pH de 8, de 80 mm de espesor, malla orgánica, biodegradable, de fibras naturales de coco 100% ECONET 400 "PROJAR" para el control de la erosión y la retención de la vegetación, resistencia a la tracción longitudinal en seco de 5,9 kN/m y resistencia a la tracción longitudinal en húmedo de 4,8 kN/m, 400 g/m² de masa superficial y 30x30 mm de paso de malla y plantas con cepellón plano "PROJAR", con 4 o más especies distintas de sedum. Incluso cantos rodados para el relleno del espacio entre el borde de la cubierta y la vegetación.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie del faldón medida en verdadera magnitud, según documentación gráfica de Proyecto. Incluyendo formación de cumbreras, limatesas, aleros y bordes libres. No se incluyen formación de limahoyas, aleros decorativos ni encuentros de faldones con paramentos verticales, chimeneas, ventanas o conductos de ventilación.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

No se recibirán ni apoyarán sobre la cubierta elementos que pudieran dañarla o dificultar su desagüe.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, la superficie realmente ejecutada según especificaciones de Proyecto. Incluyendo formación de cumbreras, limatesas, aleros y bordes libres. No se incluyen formación de limahoyas, aleros decorativos ni encuentros de faldones con paramentos verticales, chimeneas, ventanas o conductos de ventilación.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la formación de pendientes.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,718

0,479

17 03 02

Mezclas bituminosas distintas de las especificadas en el código 17 03 01.

0,266

0,266

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,156

0,260

01 04 08

Residuos de grava y rocas trituradas distintos de los mencionados en el código 01 04 07.

0,697

0,465

20 02 01

Residuos biodegradables.

0,268

0,179

Residuos generados:

2,105

1,648

15 01 01

Envases de papel y cartón.

0,506

0,675

17 02 03

Plástico.

0,206

0,343

17 02 01

Madera.

0,018

0,016

Envases:

0,730

1,034

Total residuos:

2,835

2,682
