| Estación de recarga de vehículos eléctricos en espacio público | ||
| IUV010 | Estación de recarga de vehículos eléctricos en espacio público | |
|

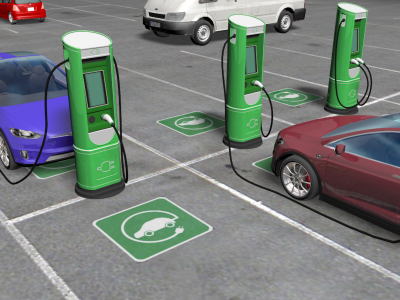

Estación de recarga de vehículos eléctricos en espacio público compuesta por columna de recarga de vehículo eléctrico con display LCD y lector de tarjeta RFID, para modo de carga 3, según IEC 61851-1, de 330x1390x180 mm, para alimentación monofásica a 230 V y 50 Hz de frecuencia, de 14,8 kW de potencia máxima, cuerpo de acero inoxidable y tapa frontal de policarbonato, con grados de protección IP54 e IK10, con dos tomas tipo 2, de 7,4 kW de potencia máxima, intensidad máxima de 32 A, cada una, según IEC 62196, con comunicación vía módem a través de la línea telefónica con el PC, puertos Ethernet y RS-485, y protocolo de comunicación Modbus, con contador eléctrico con certificado MID, indicador del estado de carga con led multicolor, interruptor diferencial autorrearmable e interruptor automático magnetotérmico, para cada toma. Incluso elementos de fijación y cuantos accesorios sean necesarios para su correcta instalación. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA IUV010: ESTACIÓN DE RECARGA DE VEHÍCULOS ELÉCTRICOS EN ESPACIO PÚBLICO.
CARACTERÍSTICAS TÉCNICAS
Estación de recarga de vehículos eléctricos en espacio público compuesta por columna de recarga de vehículo eléctrico con display LCD y lector de tarjeta RFID, para modo de carga 3, según IEC 61851-1, de 330x1390x180 mm, para alimentación monofásica a 230 V y 50 Hz de frecuencia, de 14,8 kW de potencia máxima, cuerpo de acero inoxidable y tapa frontal de policarbonato, con grados de protección IP54 e IK10, con dos tomas tipo 2, de 7,4 kW de potencia máxima, intensidad máxima de 32 A, cada una, según IEC 62196, con comunicación vía módem a través de la línea telefónica con el PC, puertos Ethernet y RS-485, y protocolo de comunicación Modbus, con contador eléctrico con certificado MID, indicador del estado de carga con led multicolor, interruptor diferencial autorrearmable e interruptor automático magnetotérmico, para cada toma. Incluso elementos de fijación y cuantos accesorios sean necesarios para su correcta instalación.
NORMATIVA DE APLICACIÓN
Instalación:
- |
REBT. Reglamento Electrotécnico para Baja Tensión. |
- |
ITC-BT-52. Instalaciones con fines especiales. Infraestructura para la recarga de vehículos eléctricos. |
- |
Normas de la compañía suministradora. |
CRITERIO DE MEDICIÓN EN PROYECTO
Número de unidades previstas, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que su situación se corresponde con la de Proyecto, que hay espacio suficiente para su instalación y que la zona de ubicación está completamente terminada.
DEL CONTRATISTA.
Las instalaciones eléctricas de baja tensión se ejecutarán por instaladores autorizados en baja tensión, autorizados para el ejercicio de la actividad.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo. Colocación. Conexionado.
CONDICIONES DE TERMINACIÓN.
La instalación podrá revisarse con facilidad.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá de la humedad y del contacto con materiales agresivos.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
