UAI010

m

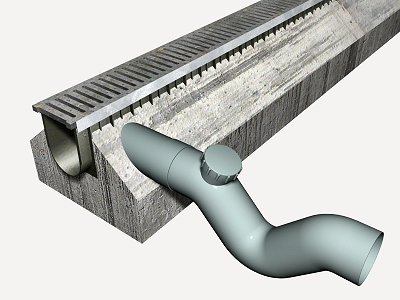

Sumidero longitudinal.

594,74€

Canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, Reforzada Kenadrain HD DR302DF "JIMTEN", de 1000 mm de longitud, 300 mm de ancho y 374 mm de alto, con rejilla de fundición dúctil clase D-400 según UNE-EN 124 y UNE-EN 1433.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt10hmf010Nm

m³

Hormigón HM-25/B/20/I, fabricado en central.

0,065

74,87

4,87

mt11cnj020odm

Ud

Canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, Reforzada Kenadrain HD DR302DF "JIMTEN", de 1000 mm de longitud, 300 mm de ancho y 374 mm de alto, con rejilla de fundición dúctil clase D-400 según UNE-EN 124 y UNE-EN 1433, incluso p/p de piezas especiales.

1,000

516,52

516,52

mt11pvj020j

Ud

Sifón en línea de PVC, "JIMTEN", color gris, registrable, con unión macho/hembra, de 250 mm de diámetro.

0,200

164,35

32,87

mo040

h

Oficial 1ª construcción de obra civil.

0,468

17,24

8,07

mo082

h

Ayudante construcción de obra civil.

0,234

16,13

3,77

%

Medios auxiliares

2,000

566,10

11,32

%

Costes indirectos

3,000

577,42

17,32

Coste de mantenimiento decenal: 29,74€ en los primeros 10 años.

Total:

594,74

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 1433:2003

1.8.2003

1.8.2004

3

Canales de desagüe para zonas de circulación utilizadas por peatones y vehículos. Clasificación, requisitos de diseño y de ensayo, marcado y evaluación de la conformidad.

UNE-EN 1433:2003/A1:2005

1.1.2006

1.1.2006

UNIDAD DE OBRA UAI010: SUMIDERO LONGITUDINAL.

CARACTERÍSTICAS TÉCNICAS

Formación de canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, Reforzada Kenadrain HD DR302DF "JIMTEN", de 1000 mm de longitud, 300 mm de ancho y 374 mm de alto, con rejilla de fundición dúctil clase D-400 según UNE-EN 124 y UNE-EN 1433, realizado sobre solera de hormigón en masa HM-25/B/20/I de 20 cm de espesor. Incluso p/p de sentadas con cuña de hormigón HM-25/B/20/I, piezas especiales, recibido, sifón en línea registrable colocado a la salida del sumidero para garantizar el sello hidráulico, incluyendo el relleno del trasdós y sin incluir la excavación. Totalmente montado, conexionado a la red general de desagüe y probado.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08).

Ejecución: CTE. DB HS Salubridad.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida en proyección horizontal, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a obturaciones y tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

1,418

0,945

17 02 03

Plástico.

0,024

0,040

Residuos generados:

1,442

0,985

15 01 01

Envases de papel y cartón.

0,008

0,011

Total residuos:

1,450

0,996
