IBF010

Ud

Unidad exterior de aire acondicionado.

18.470,43€

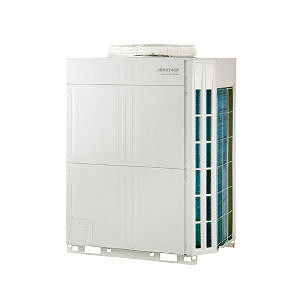

Unidad exterior de aire acondicionado Airstage V-III, sistema VRF bomba de calor, modelo AJY126LALBH "FUJITSU", con compresor DC Twin Rotary con tecnología Inverter y ventilador DFC con motor DC con tecnología Inverter, nº máximo de unidades interiores conectables 30, rango de capacidad de unidades interiores conectables desde 20 hasta 60 kW, potencia frigorífica 40 kW (temperatura de bulbo húmedo del aire interior 27°C, temperatura de bulbo seco del aire interior 19°C, temperatura de bulbo húmedo del aire exterior 35°C, temperatura de bulbo seco del aire exterior 24°C), potencia calorífica 45 kW (temperatura de bulbo húmedo del aire interior 20°C, temperatura de bulbo seco del aire interior 15°C, temperatura de bulbo húmedo del aire exterior 7°C, temperatura de bulbo seco del aire exterior 6°C), EER/COP: 3,65/4,03, alimentación trifásica (400V/50Hz), consumo eléctrico en refrigeración/calefacción: 10,96/11,7 kW, caudal de aire máximo 13000 m³/h, presión sonora máxima en refrigeración/calefacción: 60/62 dBA, anchura 1240 mm, profundidad 765 mm, altura 1690 mm, peso 275 kg, diámetro de conexión de la tubería de líquido 12,7 mm, diámetro de conexión de la tubería de gas 28,58 mm, refrigerante R-410A, carga de refrigerante 11,8 kg, rango de funcionamiento de temperatura del aire exterior en refrigeración desde -15 hasta 46°C, rango de funcionamiento de temperatura del aire exterior en calefacción desde -20 hasta 21°C. El precio no incluye los elementos antivibratorios de suelo, la canalización ni el cableado eléctrico de alimentación.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt42fuj012d

Ud

Unidad exterior de aire acondicionado Airstage V-III, sistema VRF bomba de calor, modelo AJY126LALBH "FUJITSU", con compresor DC Twin Rotary con tecnología Inverter y ventilador DFC con motor DC con tecnología Inverter, nº máximo de unidades interiores conectables 30, rango de capacidad de unidades interiores conectables desde 20 hasta 60 kW, potencia frigorífica 40 kW (temperatura de bulbo húmedo del aire interior 27°C, temperatura de bulbo seco del aire interior 19°C, temperatura de bulbo húmedo del aire exterior 35°C, temperatura de bulbo seco del aire exterior 24°C), potencia calorífica 45 kW (temperatura de bulbo húmedo del aire interior 20°C, temperatura de bulbo seco del aire interior 15°C, temperatura de bulbo húmedo del aire exterior 7°C, temperatura de bulbo seco del aire exterior 6°C), EER/COP: 3,65/4,03, alimentación trifásica (400V/50Hz), consumo eléctrico en refrigeración/calefacción: 10,96/11,7 kW, caudal de aire máximo 13000 m³/h, presión sonora máxima en refrigeración/calefacción: 60/62 dBA, anchura 1240 mm, profundidad 765 mm, altura 1690 mm, peso 275 kg, diámetro de conexión de la tubería de líquido 12,7 mm, diámetro de conexión de la tubería de gas 28,58 mm, refrigerante R-410A, carga de refrigerante 11,8 kg, rango de funcionamiento de temperatura del aire exterior en refrigeración desde -15 hasta 46°C, rango de funcionamiento de temperatura del aire exterior en calefacción desde -20 hasta 21°C.

1,000

17.845,00

17.845,00

Subtotal materiales:

17.845,00

2

Mano de obra

mo005

h

Oficial 1ª instalador de climatización.

7,191

19,11

137,42

mo104

h

Ayudante instalador de climatización.

7,191

17,50

125,84

Subtotal mano de obra:

263,26

3

Costes directos complementarios

%

Costes directos complementarios

2,000

18.108,26

362,17

Coste de mantenimiento decenal: 6.464,65€ en los primeros 10 años.

Costes directos (1+2+3):

18.470,43

UNIDAD DE OBRA IBF010: UNIDAD EXTERIOR DE AIRE ACONDICIONADO.

CARACTERÍSTICAS TÉCNICAS

Unidad exterior de aire acondicionado Airstage V-III, sistema VRF bomba de calor, modelo AJY126LALBH "FUJITSU", con compresor DC Twin Rotary con tecnología Inverter y ventilador DFC con motor DC con tecnología Inverter, nº máximo de unidades interiores conectables 30, rango de capacidad de unidades interiores conectables desde 20 hasta 60 kW, potencia frigorífica 40 kW (temperatura de bulbo húmedo del aire interior 27°C, temperatura de bulbo seco del aire interior 19°C, temperatura de bulbo húmedo del aire exterior 35°C, temperatura de bulbo seco del aire exterior 24°C), potencia calorífica 45 kW (temperatura de bulbo húmedo del aire interior 20°C, temperatura de bulbo seco del aire interior 15°C, temperatura de bulbo húmedo del aire exterior 7°C, temperatura de bulbo seco del aire exterior 6°C), EER/COP: 3,65/4,03, alimentación trifásica (400V/50Hz), consumo eléctrico en refrigeración/calefacción: 10,96/11,7 kW, caudal de aire máximo 13000 m³/h, presión sonora máxima en refrigeración/calefacción: 60/62 dBA, anchura 1240 mm, profundidad 765 mm, altura 1690 mm, peso 275 kg, diámetro de conexión de la tubería de líquido 12,7 mm, diámetro de conexión de la tubería de gas 28,58 mm, refrigerante R-410A, carga de refrigerante 11,8 kg, rango de funcionamiento de temperatura del aire exterior en refrigeración desde -15 hasta 46°C, rango de funcionamiento de temperatura del aire exterior en calefacción desde -20 hasta 21°C.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye los elementos antivibratorios de suelo, la canalización ni el cableado eléctrico de alimentación.

Código LER

Tipo

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

0,180

0,240

17 02 03

Plástico.

0,090

0,150

Envases:

0,270

0,390
