IBR010

Ud

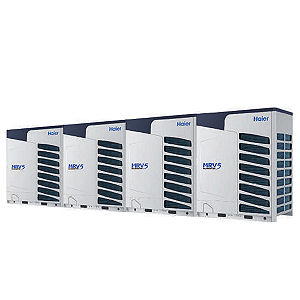

Unidad exterior de aire acondicionado.

53.132,29€

Combinación de cuatro unidades exteriores de aire acondicionado, sistema de volumen de refrigerante variable MRV 5, modelo AV98IMVEVA "HAIER", formada por una unidad AV26IMVEVA y tres unidades AV24IMVEVA, con compresores scroll DC con tecnología Inverter y ventiladores con motor DC con tecnología Inverter, potencia frigorífica 277,5 kW (temperatura de bulbo seco del aire interior 27°C, temperatura de bulbo húmedo del aire interior 19°C, temperatura de bulbo seco del aire exterior 35°C, temperatura de bulbo húmedo del aire exterior 24°C), potencia calorífica 301,5 kW (temperatura de bulbo seco del aire interior 20°C, temperatura de bulbo seco del aire exterior 7°C, temperatura de bulbo húmedo del aire exterior 6°C), alimentación trifásica (400V/50Hz), consumo eléctrico en refrigeración 71,6 kW, consumo eléctrico en calefacción 68,1 kW, EER 3,88, COP 4,43, SEER 6,06, SCOP 4,24, caudal de aire 73000 m³/h, presión sonora 68 dBA, potencia sonora 79 dBA, dimensiones (anchura/profundidad/altura) 1410/750/1690+1410/750/1690+1410/750/1690+1410/750/1690 mm, peso 370+370+370+370 kg, diámetro de conexión de la tubería de gas 54,1 mm, diámetro de conexión de la tubería de líquido 25,4 mm, refrigerante R-410A, carga de refrigerante 40 kg, rango de conexión de unidades interiores del 50% al 130%, nº máximo de unidades interiores conectables 64, rango de funcionamiento de temperatura del aire exterior en refrigeración desde -5 hasta 50°C, rango de funcionamiento de temperatura del aire exterior en calefacción desde -23 hasta 21°C, longitud máxima de tubería 1000 m, longitud máxima entre unidad exterior y unidad interior más alejada 260 m, diferencia máxima de altura de instalación 110 m si la unidad exterior se encuentra por encima de las unidades interiores y 90 m si se encuentra por debajo, desnivel máximo entre unidades interiores 30 m. El precio no incluye los elementos antivibratorios de suelo, la canalización ni el cableado eléctrico de alimentación.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt42hai008j

Ud

Combinación de cuatro unidades exteriores de aire acondicionado, sistema de volumen de refrigerante variable MRV 5, modelo AV98IMVEVA "HAIER", formada por una unidad AV26IMVEVA y tres unidades AV24IMVEVA, con compresores scroll DC con tecnología Inverter y ventiladores con motor DC con tecnología Inverter, potencia frigorífica 277,5 kW (temperatura de bulbo seco del aire interior 27°C, temperatura de bulbo húmedo del aire interior 19°C, temperatura de bulbo seco del aire exterior 35°C, temperatura de bulbo húmedo del aire exterior 24°C), potencia calorífica 301,5 kW (temperatura de bulbo seco del aire interior 20°C, temperatura de bulbo seco del aire exterior 7°C, temperatura de bulbo húmedo del aire exterior 6°C), alimentación trifásica (400V/50Hz), consumo eléctrico en refrigeración 71,6 kW, consumo eléctrico en calefacción 68,1 kW, EER 3,88, COP 4,43, SEER 6,06, SCOP 4,24, caudal de aire 73000 m³/h, presión sonora 68 dBA, potencia sonora 79 dBA, dimensiones (anchura/profundidad/altura) 1410/750/1690+1410/750/1690+1410/750/1690+1410/750/1690 mm, peso 370+370+370+370 kg, diámetro de conexión de la tubería de gas 54,1 mm, diámetro de conexión de la tubería de líquido 25,4 mm, refrigerante R-410A, carga de refrigerante 40 kg, rango de conexión de unidades interiores del 50% al 130%, nº máximo de unidades interiores conectables 64, rango de funcionamiento de temperatura del aire exterior en refrigeración desde -5 hasta 50°C, rango de funcionamiento de temperatura del aire exterior en calefacción desde -23 hasta 21°C, longitud máxima de tubería 1000 m, longitud máxima entre unidad exterior y unidad interior más alejada 260 m, diferencia máxima de altura de instalación 110 m si la unidad exterior se encuentra por encima de las unidades interiores y 90 m si se encuentra por debajo, desnivel máximo entre unidades interiores 30 m.

1,000

51.000,00

51.000,00

mt42hai600

Ud

Kit de distribución de línea frigorífica para gas R-410A, para combinación de dos unidades exteriores de aire acondicionado, sistema aire-aire multi-split con caudal variable de refrigerante, modelo HZG-R20B "HAIER", formado por dos juntas, una para la línea de líquido y otra para la línea de gas.

3,000

200,00

600,00

Subtotal materiales:

51.600,00

2

Mano de obra

mo005

h

Oficial 1ª instalador de climatización.

13,055

19,56

255,36

mo104

h

Ayudante instalador de climatización.

13,055

18,01

235,12

Subtotal mano de obra:

490,48

3

Costes directos complementarios

%

Costes directos complementarios

2,000

52.090,48

1.041,81

Coste de mantenimiento decenal: 18.596,30€ en los primeros 10 años.

Costes directos (1+2+3):

53.132,29

UNIDAD DE OBRA IBR010: UNIDAD EXTERIOR DE AIRE ACONDICIONADO.

CARACTERÍSTICAS TÉCNICAS

Combinación de cuatro unidades exteriores de aire acondicionado, sistema de volumen de refrigerante variable MRV 5, modelo AV98IMVEVA "HAIER", formada por una unidad AV26IMVEVA y tres unidades AV24IMVEVA, con compresores scroll DC con tecnología Inverter y ventiladores con motor DC con tecnología Inverter, potencia frigorífica 277,5 kW (temperatura de bulbo seco del aire interior 27°C, temperatura de bulbo húmedo del aire interior 19°C, temperatura de bulbo seco del aire exterior 35°C, temperatura de bulbo húmedo del aire exterior 24°C), potencia calorífica 301,5 kW (temperatura de bulbo seco del aire interior 20°C, temperatura de bulbo seco del aire exterior 7°C, temperatura de bulbo húmedo del aire exterior 6°C), alimentación trifásica (400V/50Hz), consumo eléctrico en refrigeración 71,6 kW, consumo eléctrico en calefacción 68,1 kW, EER 3,88, COP 4,43, SEER 6,06, SCOP 4,24, caudal de aire 73000 m³/h, presión sonora 68 dBA, potencia sonora 79 dBA, dimensiones (anchura/profundidad/altura) 1410/750/1690+1410/750/1690+1410/750/1690+1410/750/1690 mm, peso 370+370+370+370 kg, diámetro de conexión de la tubería de gas 54,1 mm, diámetro de conexión de la tubería de líquido 25,4 mm, refrigerante R-410A, carga de refrigerante 40 kg, rango de conexión de unidades interiores del 50% al 130%, nº máximo de unidades interiores conectables 64, rango de funcionamiento de temperatura del aire exterior en refrigeración desde -5 hasta 50°C, rango de funcionamiento de temperatura del aire exterior en calefacción desde -23 hasta 21°C, longitud máxima de tubería 1000 m, longitud máxima entre unidad exterior y unidad interior más alejada 260 m, diferencia máxima de altura de instalación 110 m si la unidad exterior se encuentra por encima de las unidades interiores y 90 m si se encuentra por debajo, desnivel máximo entre unidades interiores 30 m.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye los elementos antivibratorios de suelo, la canalización ni el cableado eléctrico de alimentación.
