ICM054

m²

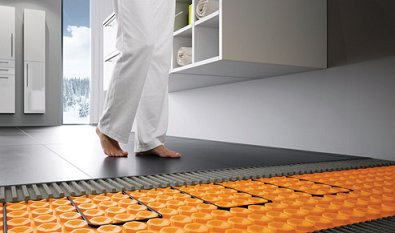

Sistema de calefacción por suelo radiante eléctrico.

97,59€

Sistema Schlüter-DITRA-HEAT-E "SCHLÜTER-SYSTEMS" de calefacción por suelo radiante eléctrico, compuesto por lámina de polipropileno, modelo Schlüter-DITRA-HEAT-DH5 12M, adherida al soporte con adhesivo cementoso aplicado en capa fina, y cable calefactor eléctrico, modelo Schlüter-DITRA-HEAT-DH E HK 107.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt09mcr010

kg

Adhesivo cementoso de uso exclusivo para interiores y apto para calefacción por suelo radiante.

2,000

0,22

0,44

mt38sch015F

m²

Lámina de polipropileno, modelo Schlüter-DITRA-HEAT-DH5 12M "SCHLÜTER-SYSTEMS", de estructura nodular en su cara superior y revestida de geotextil no tejido en su cara inferior, para soporte del cable calefactor eléctrico Schlüter-DITRA-HEAT-E-HK, con funciones de desolidarización y equilibrio de la presión de vapor, suministrada en rollos de 12,5x1 m y 5,5 mm de espesor.

1,000

16,30

16,30

mt38sch400zn

Ud

Bobina de cable calefactor eléctrico, modelo Schlüter-DITRA-HEAT-DH E HK 107 "SCHLÜTER-SYSTEMS", para instalación sobre lámina de desolidarización Schlüter-DITRA-HEAT, con pieza de conexión en un extremo, para calefacción de 10 m² con una potencia de 1350 W, una longitud total de 107,67 m y una longitud de cable frío de 4 m.

0,100

689,85

68,99

mo004

h

Oficial 1ª calefactor.

0,211

17,82

3,76

mo103

h

Ayudante calefactor.

0,211

16,10

3,40

%

Medios auxiliares

2,000

92,89

1,86

%

Costes indirectos

3,000

94,75

2,84

Coste de mantenimiento decenal: 20,49€ en los primeros 10 años.

Total:

97,59

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 12004:2008/A1:2012

1.4.2013

1.7.2013

3

Adhesivos para baldosas cerámicas. Requisitos, evaluación de la conformidad, clasificación y designación.

UNIDAD DE OBRA ICM054: SISTEMA DE CALEFACCIÓN POR SUELO RADIANTE ELÉCTRICO.

CARACTERÍSTICAS TÉCNICAS

Suministro e instalación de sistema Schlüter-DITRA-HEAT-E "SCHLÜTER-SYSTEMS" de calefacción por suelo radiante eléctrico, compuesto por lámina de polipropileno, modelo Schlüter-DITRA-HEAT-DH5 12M, adherida al soporte con adhesivo cementoso aplicado en capa fina, y cable calefactor eléctrico, modelo Schlüter-DITRA-HEAT-DH E HK 107, para recubrir con una base de pavimento en capa fina y un solado de piedra natural o de baldosas cerámicas (no incluidos en este precio). Totalmente montado, conexionado y probado.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie útil, medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Limpieza y preparación de la superficie soporte. Aplicación del adhesivo en capa fina para soporte de la lámina de desolidarización. Colocación de la lámina de desolidarización. Colocación del cable calefactor entre los nódulos de la lámina de desolidarización, con un paso no menor de 9 cm.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,120

0,080

17 02 03

Plástico.

0,004

0,007

Total residuos:

0,124

0,087
