FBY080

m²

Tabique de placas de yeso laminado, para cerramiento de hueco de ascensor, sistema Placo Fire "PLACO".

99,01€

Cerramiento de hueco de ascensor con placas de yeso laminado mediante el sistema Placo Fire EI 120 "PLACO", de tabique múltiple (19+41+15+15+15)/600 LM - (1 Coreboard, 1 PV Acustiver y 3 Placoflam PPF 15), con una resistencia al fuego de 120 minutos; aislamiento acústico mediante panel flexible de lana mineral, PV Acustiver "PLACO", de 45 mm de espesor, colocado en el alma; 105 mm de espesor total. El precio incluye la resolución de encuentros y puntos singulares.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12sap020a

m

Canal de perfil de acero galvanizado, 60SC55 "PLACO", fabricado mediante laminación en frío, 60x30 mm de sección y 0,6 mm de espesor, según UNE-EN 14195.

0,510

2,18

1,11

mt12sap020b

m

Canal de perfil de acero galvanizado, 62C50 "PLACO", fabricado mediante laminación en frío, 60x30 mm de sección y 0,5 mm de espesor, según UNE-EN 14195.

0,260

1,93

0,50

mt12sap020c

m

Canal de perfil de acero galvanizado, 62JC70 "PLACO", fabricado mediante laminación en frío, 62x70 mm de sección y 0,7 mm de espesor, según UNE-EN 14195.

0,260

4,12

1,07

mt12sap030a

m

Montante de perfil de acero galvanizado, 60I70 "PLACO", fabricado mediante laminación en frío, 60x38 mm de sección y 0,7 mm de espesor, según UNE-EN 14195.

1,580

4,28

6,76

mt12plj040a

m

Banda cortafuegos Firestrip "PLACO", suministrada en rollos de 3,6 m de longitud.

1,030

2,41

2,48

mt12sap010a

m²

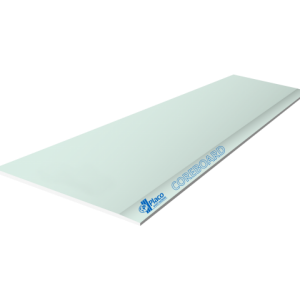

Placa de yeso laminado DFH1 / UNE-EN 520 - 600 / 3000 / 19 / con los bordes longitudinales cuadrados, Coreboard "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte.

1,100

17,94

19,73

mt12sap040a

m

Perfil de fijación de acero galvanizado, G102 "PLACO", fabricado mediante laminación en frío, 35x15 mm de sección y 0,4 mm de espesor, según UNE-EN 14195.

3,500

0,93

3,26

mt12sap050a

m

Perfil angular de acero galvanizado, GA3 "PLACO", fabricado mediante laminación en frío, 32x19 mm de sección y 0,7 mm de espesor, según UNE-EN 14195.

0,260

1,60

0,42

mt12sap060a

Ud

Cartucho de 930 cm³ de sellador, Sealant "PLACO", para el sellado de encuentros de los perfiles con los paramentos.

0,060

8,11

0,49

mt16lvl010a

m²

Panel flexible de lana mineral, PV Acustiver "PLACO", según UNE-EN 13162, no revestido, de 600 mm de anchura y 45 mm de espesor, resistencia térmica 1,18 m²K/W, conductividad térmica 0,038 W/(mK), Euroclase A1 de reacción al fuego según UNE-EN 13501-1.

1,050

3,24

3,40

mt12plk010gfogd

m²

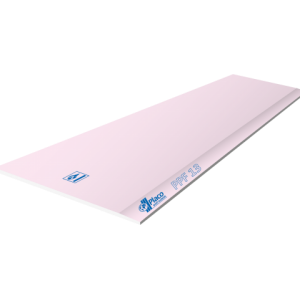

Placa de yeso laminado DF / UNE-EN 520 - 1200 / 3000 / 15 / con los bordes longitudinales afinados, Placoflam PPF 15 "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte, reforzada por la inclusión en la masa de fibra de vidrio de hilo corto no tejido para mejorar su cohesión a temperaturas altas.

3,260

7,59

24,74

mt12plt010a

Ud

Tornillo autorroscante TTPC 25 "PLACO", con cabeza de trompeta, de 25 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm.

15,750

0,01

0,16

mt12plt010d

Ud

Tornillo autorroscante TTPC 45 "PLACO", con cabeza de trompeta, de 45 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm.

15,750

0,01

0,16

mt12plt010e

Ud

Tornillo autorroscante TTPC 55 "PLACO", con cabeza de trompeta, de 55 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm.

15,750

0,02

0,32

mt12plj010

m

Cinta microperforada, de papel, "PLACO", para acabado de juntas de placas de yeso laminado.

6,000

0,03

0,18

mt12plm010a

kg

Pasta de secado en polvo SN "PLACO"; Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1, rango de temperatura de trabajo de 5 a 30°C, para aplicación manual con cinta de juntas, según UNE-EN 13963; para el tratamiento de las juntas de las placas de yeso laminado.

2,040

0,91

1,86

Subtotal materiales:

66,64

2

Mano de obra

mo053

h

Oficial 1ª montador de prefabricados interiores.

0,827

19,42

16,06

mo100

h

Ayudante montador de prefabricados interiores.

0,803

17,90

14,37

Subtotal mano de obra:

30,43

3

Costes directos complementarios

%

Costes directos complementarios

2,000

97,07

1,94

Coste de mantenimiento decenal: 4,95€ en los primeros 10 años.

Costes directos (1+2+3):

99,01

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNE-EN 520:2005/A1:2010

1.6.2010

1.12.2010

3/4

Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

UNE-EN 13963:2006

1.3.2006

1.3.2007

3/4

Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

EN 13963:2005/AC:2006

1.1.2007

1.1.2007

UNIDAD DE OBRA FBY080: TABIQUE DE PLACAS DE YESO LAMINADO, PARA CERRAMIENTO DE HUECO DE ASCENSOR, SISTEMA PLACO FIRE "PLACO".

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Todo elemento metálico que esté en contacto con las placas estará protegido contra la corrosión. Las tuberías que discurran entre paneles de aislamiento estarán debidamente aisladas para evitar condensaciones.

CARACTERÍSTICAS TÉCNICAS

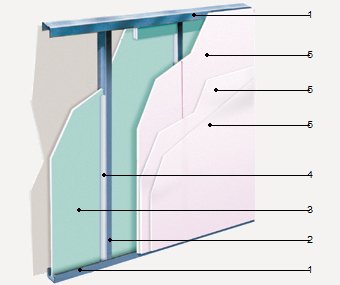

Cerramiento de hueco de ascensor con placas de yeso laminado mediante el sistema Placo Fire EI 120 "PLACO" de tabique múltiple, con una resistencia al fuego de 120 minutos, de 4,50 m de altura máxima y 105 mm de espesor total, con nivel de calidad del acabado estándar (Q2), formado por una estructura simple, de perfiles de chapa de acero galvanizado de 60 mm de anchura, a base de canales (elementos horizontales) 62SC55, 62C50 y 62J70, montantes (elementos verticales) 60I70, separados 600 mm entre sí y perfiles de fijación G102, para recibir un total de 4 placas de yeso laminado: una placa Coreboard en una cara y tres placas cortafuegos (PPF) en la otra cara, banda cortafuegos Firestrip, colocada sobre el canal superior, sellador Sealant, aplicado sobre el perímetro de la estructura; aislamiento acústico mediante panel flexible de lana mineral, PV Acustiver "PLACO", según UNE-EN 13162, no revestido, de 45 mm de espesor, resistencia térmica 1,25 m²K/W, conductividad térmica 0,036 W/(mK), colocado en el alma. Incluso banda desolidarizadora; fijaciones para el anclaje de canales y montantes metálicos; tornillería para la fijación de las placas; pasta y cinta para el tratamiento de juntas.

NORMATIVA DE APLICACIÓN

Montaje:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes. Se evitarán las humedades y la colocación de elementos pesados sobre las placas.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la resolución de encuentros y puntos singulares.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,113

0,054

17 08 02

Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01.

2,112

2,112

Residuos generados:

2,225

2,166

17 02 03

Plástico.

0,097

0,162

Envases:

0,097

0,162

Total residuos:

2,322

2,327
