EHB050

m²

Sistema Basenet "DALIFORMA", de aligeramiento de forjados reticulares.

92,42€

Estructura de hormigón armado, realizada con hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, volumen total de hormigón 0,214 m³/m², considerando un 30% de superficie macizada, y acero UNE-EN 10080 B 500 S, con una cuantía total de 15 kg/m²; formada por: forjado reticular, horizontal, sobre sistema de encofrado continuo; nervios "in situ" de 10 cm, intereje 70 cm; casetón de EPS moldeado, de 60x60x16,5 cm, modelo C165, del sistema Basenet "DALIFORMA", para aligeramiento de forjado reticular de 20+5 cm de canto y 3,5 cm de recubrimiento inferior de hormigón; malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compresión. Sin incluir repercusión de pilares.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt07alm020a

Ud

Puntal metálico telescópico de hasta 3 m de altura, según UNE-EN 1065. Incluso p/p de trípodes de estabilización.

0,067

28,75

1,93

mt50spa050k

m³

Tablón de madera de pino, dimensiones 20x7,2 cm.

0,002

305,00

0,61

mt07alm010a

m²

Estructura soporte metálica para sistema de encofrado recuperable compuesta de: portasopandas, sopandas, tabica perimetral y chapa de remate de pilares.

0,011

17,46

0,19

mt07alp030d

m²

Tablero aglomerado hidrófugo reforzado de 35 mm de espesor, para evitar la flecha en las zonas de macizados y capiteles.

0,275

12,66

3,48

mt50spa101

kg

Clavos de acero.

0,025

1,15

0,03

mt07cpd010a

Ud

Casetón de EPS moldeado, de 60x60x16,5 cm, modelo C165, del sistema Basenet "DALIFORMA", para aligeramiento de forjado reticular de 20+5 cm de canto y 3,5 cm de recubrimiento inferior de hormigón.

1,430

3,70

5,29

mt07cpd020a

Ud

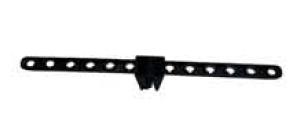

Repercusión, por m², de piezas especiales de polipropileno reciclado (plantillas, replanteadores, separadores de armaduras y clavos de poliamida), necesarias para el montaje del sistema Basenet "DALIFORMA", de aligeramiento de forjado reticular de 3,5 cm de recubrimiento inferior.

1,000

4,35

4,35

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, diámetros varios.

15,000

0,81

12,15

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,120

1,10

0,13

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,35

1,49

mt10haf010nea

m³

Hormigón HA-25/B/20/IIa, fabricado en central.

0,214

76,88

16,45

mo043

h

Oficial 1ª encofrador.

0,512

18,10

9,27

mo089

h

Ayudante encofrador.

0,482

16,94

8,17

mo042

h

Oficial 1ª ferrallista.

0,181

18,10

3,28

mo088

h

Ayudante ferrallista.

0,181

16,94

3,07

mo044

h

Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón.

0,516

18,10

9,34

mo090

h

Ayudante estructurista, en trabajos de puesta en obra del hormigón.

0,516

16,94

8,74

%

Medios auxiliares

2,000

87,97

1,76

%

Costes indirectos

3,000

89,73

2,69

Coste de mantenimiento decenal: 4,62€ en los primeros 10 años.

Total:

92,42

UNIDAD DE OBRA EHB050: SISTEMA BASENET "DALIFORMA", DE ALIGERAMIENTO DE FORJADOS RETICULARES.

CARACTERÍSTICAS TÉCNICAS

Formación de estructura de hormigón armado, realizada con hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, con un volumen total de hormigón 0,214 m³/m², considerando un 30% de superficie macizada, y acero UNE-EN 10080 B 500 S, para elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y montaje en zona de ábacos, vigas, nervios y zunchos, con una cuantía de 15 kg/m²; compuesta de los siguientes elementos: FORJADO RETICULAR: horizontal; nervios de hormigón "in situ" de 10 cm de espesor, intereje 70 cm; casetón de EPS moldeado, de 60x60x16,5 cm, modelo C165, del sistema Basenet "DALIFORMA", para aligeramiento de forjado reticular de 20+5 cm de canto y 3,5 cm de recubrimiento inferior de hormigón; capa de compresión de 5 cm de espesor, con armadura de reparto formada por malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080; incluso p/p de macizado de capiteles, refuerzo de huecos y zunchos perimetrales de planta, montaje y desmontaje del sistema de encofrado continuo con puntales, sopandas metálicas y superficie encofrante de madera tratada reforzada con varillas y perfiles. Sin incluir repercusión de pilares.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón:

Ejecución:

Montaje y desmontaje del sistema de encofrado:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

2,051

0,977

17 02 01

Madera.

6,444

5,858

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,048

0,080

17 01 01

Hormigón (hormigones, morteros y prefabricados).

4,633

3,089

Residuos generados:

13,176

10,004

17 02 03

Plástico.

0,004

0,007

Total residuos:

13,180

10,010
