EHZ102 |
m |

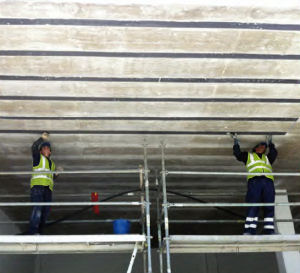

Refuerzo de vigas y viguetas, con laminado de fibra de carbono Drizoro Composite "DRIZORO". |
100,16€ |
|
Refuerzo por la cara inferior de vigas o viguetas de hormigón armado, mediante el sistema Drizoro Composite "DRIZORO", formado por laminado de fibra de carbono, Drizoro Composite 1410 "DRIZORO", de 100 mm de anchura y 1,4 mm de espesor, módulo de elasticidad 165000 N/mm², resistencia a tracción 2600 MPa y elongación última 1,6%, colocado con Maxepox Carbofix "DRIZORO", aplicando una capa de entre 1 y 3 mm de espesor sobre el laminado con espátula y otra capa de entre 1 y 3 mm de espesor sobre la superficie de contacto con el soporte, y regularización de la superficie con Maxepox Carbofix "DRIZORO". |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt09red005a |
l |
Diluyente Maxepox Solvent "DRIZORO", a base de resina epoxi y disolventes orgánicos, para. |
0,003 |
5,59 |
0,02 |
|
mt09red020a |
kg |
Adhesivo de dos componentes a base de resina epoxi, Maxepox Carbofix "DRIZORO", para aplicar con espátula o llana sobre elemento estructural a reforzar mediante laminados de fibra de carbono, según UNE-EN 1504-4. |
0,970 |
14,45 |
14,02 |
|
mt09red010c |
m |
Laminado de fibra de carbono, Drizoro Composite 1410 "DRIZORO", de 100 mm de anchura y 1,4 mm de espesor, módulo de elasticidad 165000 N/mm², resistencia a tracción 2600 MPa y elongación última 1,6%, para refuerzo de estructuras. |
1,100 |
59,54 |
65,49 |
|
Subtotal materiales: |
79,53 |
||||
|
2 |
Equipo y maquinaria |
||||
|
mq08gel010k |
h |
Grupo electrógeno insonorizado, trifásico, de 45 kVA de potencia. |
0,232 |
5,38 |
1,25 |
|
Subtotal equipo y maquinaria: |
1,25 |
||||
|
3 |
Mano de obra |
||||
|
mo042 |
h |
Oficial 1ª estructurista. |
0,431 |
20,74 |
8,94 |
|
mo089 |
h |
Ayudante estructurista. |
0,431 |
19,68 |
8,48 |
|
Subtotal mano de obra: |
17,42 |
||||
|
4 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
98,20 |
1,96 |
|
|
Coste de mantenimiento decenal: 7,01€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
100,16 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 1504-4:2005 |
1.9.2005 |
1.1.2009 |
1/2+/3/4 |
|
Productos y sistemas para la protección y reparación de estructuras de hormigón. Definiciones, requisitos, control de calidad y evaluación de la conformidad. Parte 4: Adhesivos estructurales |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA EHZ102: REFUERZO DE VIGAS Y VIGUETAS, CON LAMINADO DE FIBRA DE CARBONO DRIZORO COMPOSITE "DRIZORO". CARACTERÍSTICAS TÉCNICAS Refuerzo por la cara inferior de vigas o viguetas de hormigón armado, mediante el sistema Drizoro Composite "DRIZORO", formado por laminado de fibra de carbono, Drizoro Composite 1410 "DRIZORO", de 100 mm de anchura y 1,4 mm de espesor, módulo de elasticidad 165000 N/mm², resistencia a tracción 2600 MPa y elongación última 1,6%, colocado con Maxepox Carbofix "DRIZORO", aplicando una capa de entre 1 y 3 mm de espesor sobre el laminado con espátula y otra capa de entre 1 y 3 mm de espesor sobre la superficie de contacto con el soporte, y regularización de la superficie con Maxepox Carbofix "DRIZORO". CRITERIO DE MEDICIÓN EN PROYECTO Longitud medida según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que la superficie soporte de hormigón tiene una resistencia a tracción mínima de 1,5 N/mm², está seca, limpia, firme, rugosa y libre de aceites, grasas, pinturas, disolventes o polvo. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 10°C o superior a 35°C. La humedad relativa será inferior al 85%. DEL CONTRATISTA. La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico, siguiendo en todo momento las especificaciones del fabricante. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de la posición de los refuerzos. Lijado de la superficie de hormigón. Aspirado del polvo. Regularización de la superficie soporte. Aplicación del adhesivo sobre el hormigón. Aplicación del adhesivo sobre la cara rugosa del laminado. Colocación del laminado sobre el soporte, con rodillo de goma. Limpieza de los restos de obra. CONDICIONES DE TERMINACIÓN. El conjunto no tendrá zonas huecas ni fallos de adherencia. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la longitud realmente ejecutada según especificaciones de Proyecto. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 09 04 |
Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03. |
0,029 |
0,019 |
|
Residuos generados: |
0,029 |
0,019 |
|
|
17 02 03 |
Plástico. |
0,003 |
0,005 |
|
Envases: |
0,003 |
0,005 |
|
|
Total residuos: |
0,032 |
0,024 |
