QVP011

Ud

Encuentro de la cubierta "ZINCO" con sumidero con caja de registro, impermeabilización mediante láminas de PVC.

117,59€

Encuentro de cubierta plana transitable, no ventilada, ajardinada semiintensiva, tipo invertida "ZINCO", con sumidero de salida vertical con caja de registro, formado por: sumidero de PVC, de salida vertical, de 110 mm de diámetro fijado con soldadura termoplástica a la lámina impermeabilizante de PVC (no incluida en este precio) y protegido por caja de registro, modelo KS 10 "ZINCO", de aluminio recubierto con plástico, color gris oscuro colocada sobre elemento de elevación de cajas de registro, modelo KSA 8 "ZINCO", de aluminio recubierto con plástico.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt15dan100d

Ud

Sumidero de PVC, de salida vertical, de 110 mm de diámetro.

1,000

9,15

9,15

mt14lbz110a

Ud

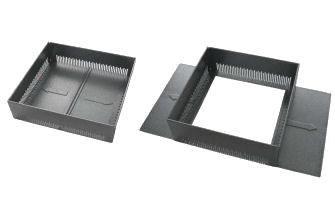

Caja de registro, modelo KS 10 "ZINCO", de aluminio recubierto con plástico, color gris oscuro, de 300x300 mm y 100 mm de altura, con base para su apoyo con las alas extendidas de 300x530 mm, tapa de acero galvanizado y plastificado y ranuras en los laterales para permitir el paso del agua procedente de la cubierta; para el registro de elemento de evacuación vertical con una sección máxima de 240x240 mm.

1,000

49,75

49,75

mt14lbz120a

Ud

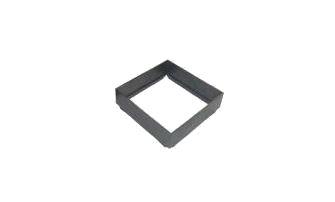

Elemento de elevación de cajas de registro, modelo KSA 8 "ZINCO", de aluminio recubierto con plástico, de 80 mm de altura.

1,000

30,25

30,25

mt01arc010

t

Cantos rodados de 16 a 32 mm de diámetro.

0,324

28,00

9,07

Subtotal materiales:

98,22

2

Mano de obra

mo020

h

Oficial 1ª construcción.

0,208

17,24

3,59

mo113

h

Peón ordinario construcción.

0,208

15,92

3,31

mo029

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,110

17,24

1,90

mo067

h

Ayudante aplicador de láminas impermeabilizantes.

0,110

16,13

1,77

mo008

h

Oficial 1ª fontanero.

0,364

17,82

6,49

Subtotal mano de obra:

17,06

3

Costes directos complementarios

%

Costes directos complementarios

2,000

115,28

2,31

Coste de mantenimiento decenal: 48,21€ en los primeros 10 años.

Costes directos (1+2+3):

117,59

UNIDAD DE OBRA QVP011: ENCUENTRO DE LA CUBIERTA "ZINCO" CON SUMIDERO CON CAJA DE REGISTRO, IMPERMEABILIZACIÓN MEDIANTE LÁMINAS DE PVC.

CARACTERÍSTICAS TÉCNICAS

Ejecución de encuentro de cubierta plana transitable, no ventilada, ajardinada semiintensiva, tipo invertida "ZINCO", con sumidero de salida vertical con caja de registro, formado por: sumidero de PVC, de salida vertical, de 110 mm de diámetro fijado con soldadura termoplástica a la lámina impermeabilizante de PVC previamente colocada (no incluida en este precio) y protegido por caja de registro, modelo KS 10 "ZINCO", de aluminio recubierto con plástico, color gris oscuro, de 300x300 mm y 100 mm de altura, con base para su apoyo con las alas extendidas de 300x530 mm, tapa de acero galvanizado y plastificado y ranuras en los laterales para permitir el paso del agua procedente de la cubierta colocada bajo elemento de elevación de cajas de registro, modelo KSA 8 "ZINCO", de aluminio recubierto con plástico, de 80 mm de altura, arriostrada perimetralmente mediante capa de cantos rodados, de 30 cm de anchura mínima. Totalmente terminado.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la obra recién ejecutada frente a golpes y obturaciones.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

01 04 08

Residuos de grava y rocas trituradas distintos de los mencionados en el código 01 04 07.

0,972

0,648
