QVP010

Ud

Encuentro de la cubierta "ZINCO" con sumidero con caja de registro, impermeabilización mediante láminas asfálticas.

111,81€

Encuentro de cubierta plana transitable, no ventilada, ajardinada extensiva, tipo convencional "ZINCO", con sumidero de salida vertical con caja de registro, formado por: pieza de refuerzo de lámina de betún modificado con elastómero SBS, LBM(SBS)-40-FP, totalmente adherida al soporte con soplete y sumidero sifónico de caucho EPDM, de salida vertical, de 100 mm de diámetro adherido a la pieza de refuerzo y protegido por caja de registro, modelo KS 10 "ZINCO", de aluminio recubierto con plástico, color gris oscuro.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt14iea020a

kg

Emulsión asfáltica aniónica sin cargas, tipo EA según UNE 104231.

0,300

2,18

0,65

mt14lba010d

m²

Lámina de betún modificado con elastómero SBS, LBM(SBS)-40-FP, de 3,5 mm de espesor, masa nominal 4 kg/m², con armadura de fieltro de poliéster no tejido de 160 g/m², de superficie no protegida. Según UNE-EN 13707.

1,050

6,21

6,52

mt15acc050jc

Ud

Sumidero sifónico de caucho EPDM, de salida vertical, de 100 mm de diámetro.

1,000

22,19

22,19

mt14lbz110a

Ud

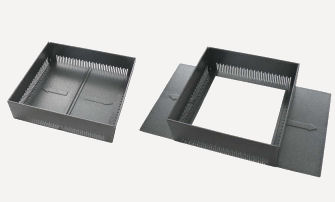

Caja de registro, modelo KS 10 "ZINCO", de aluminio recubierto con plástico, color gris oscuro, de 300x300 mm y 100 mm de altura, con base para su apoyo con las alas extendidas de 300x530 mm, tapa de acero galvanizado y plastificado y ranuras en los laterales para permitir el paso del agua procedente de la cubierta; para el registro de elemento de evacuación vertical con una sección máxima de 240x240 mm.

1,000

49,75

49,75

mt01arc010

t

Cantos rodados de 16 a 32 mm de diámetro.

0,180

28,00

5,04

mo020

h

Oficial 1ª construcción.

0,128

17,24

2,21

mo113

h

Peón ordinario construcción.

0,128

15,92

2,04

mo029

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,352

17,24

6,07

mo067

h

Ayudante aplicador de láminas impermeabilizantes.

0,352

16,13

5,68

mo008

h

Oficial 1ª fontanero.

0,352

17,82

6,27

%

Medios auxiliares

2,000

106,42

2,13

%

Costes indirectos

3,000

108,55

3,26

Coste de mantenimiento decenal: 45,84€ en los primeros 10 años.

Total:

111,81

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNIDAD DE OBRA QVP010: ENCUENTRO DE LA CUBIERTA "ZINCO" CON SUMIDERO CON CAJA DE REGISTRO, IMPERMEABILIZACIÓN MEDIANTE LÁMINAS ASFÁLTICAS.

CARACTERÍSTICAS TÉCNICAS

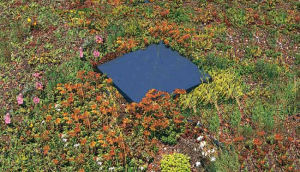

Ejecución de encuentro de cubierta plana transitable, no ventilada, ajardinada extensiva, tipo convencional "ZINCO", con sumidero de salida vertical con caja de registro, realizando un rebaje en el soporte alrededor del sumidero, en el que se recibirá la impermeabilización formada por: pieza de refuerzo de lámina de betún modificado con elastómero SBS, LBM(SBS)-40-FP, con armadura de fieltro de poliéster no tejido de 160 g/m², de superficie no protegida, totalmente adherida al soporte con soplete, previa imprimación con emulsión asfáltica aniónica sin cargas, tipo EA, y colocación de sumidero sifónico de caucho EPDM, de salida vertical, de 100 mm de diámetro, íntegramente adherido a la pieza de refuerzo anterior con soplete y protegido por caja de registro, modelo KS 10 "ZINCO", de aluminio recubierto con plástico, color gris oscuro, de 300x300 mm y 100 mm de altura, con base para su apoyo con las alas extendidas de 300x530 mm, tapa de acero galvanizado y plastificado y ranuras en los laterales para permitir el paso del agua procedente de la cubierta arriostrada perimetralmente mediante capa de cantos rodados, de 30 cm de anchura mínima. Totalmente terminado y preparado para recibir la impermeabilización correspondiente (no incluida en este precio).

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la obra recién ejecutada frente a golpes y obturaciones.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 03 02

Mezclas bituminosas distintas de las especificadas en el código 17 03 01.

0,299

0,299

01 04 08

Residuos de grava y rocas trituradas distintos de los mencionados en el código 01 04 07.

0,540

0,360

Residuos generados:

0,839

0,659

17 02 03

Plástico.

0,053

0,088

15 01 04

Envases metálicos.

0,024

0,040

Envases:

0,077

0,128

Total residuos:

0,916

0,787
