CZC020 |
m³ |

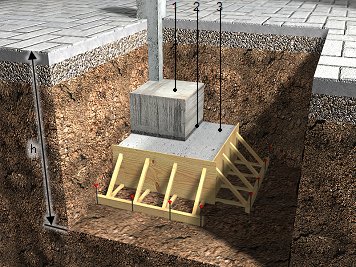

Recalce de cimentación mediante su ampliación con hormigón armado, por debajo de la existente. |
141,74€ |
Refuerzo de cimentación de hormigón armado, realizado con hormigón HA-25/B/20/IIa fabricado en central, y vertido desde camión, y acero UNE-EN 10080 B 500 S, con una cuantía de 30 kg/m³; para recalce por debajo de la cimentación aislada existente, realizado por bataches, en fases sucesivas. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt08ema100 |
m² |
Sistema de encofrado recuperable de tableros de madera, para trabajos de recalce de cimentación, de hasta 2 m de profundidad de la base de apoyo. |
1,000 |
18,00 |
18,00 |
mt07aco020a |
Ud |
Separador homologado para cimentaciones. |
8,000 |
0,13 |
1,04 |
mt07aco010c |
kg |
Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros. |
30,000 |
0,81 |
24,30 |
mt08var050 |
kg |
Alambre galvanizado para atar, de 1,30 mm de diámetro. |
0,120 |
1,10 |
0,13 |
mt10haf010nga |
m³ |
Hormigón HA-25/B/20/IIa, fabricado en central. |
1,100 |
76,88 |
84,57 |
Subtotal materiales: |
128,04 |
||||
2 |
Mano de obra |
||||
mo043 |
h |
Oficial 1ª ferrallista. |
0,075 |
18,42 |
1,38 |
mo090 |
h |
Ayudante ferrallista. |
0,112 |
17,25 |
1,93 |
mo045 |
h |
Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón. |
0,062 |
18,42 |
1,14 |
mo092 |
h |
Ayudante estructurista, en trabajos de puesta en obra del hormigón. |
0,375 |
17,25 |
6,47 |
Subtotal mano de obra: |
10,92 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
2,000 |
138,96 |
2,78 |
|
Coste de mantenimiento decenal: 2,83€ en los primeros 10 años. |
Costes directos (1+2+3): |
141,74 |
Pliego de condiciones
UNIDAD DE OBRA CZC020: RECALCE DE CIMENTACIÓN MEDIANTE SU AMPLIACIÓN CON HORMIGÓN ARMADO, POR DEBAJO DE LA EXISTENTE. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA. Dependiendo de la agresividad del terreno o la presencia de agua con sustancias agresivas, se elegirá el cemento adecuado para la fabricación del hormigón, así como su dosificación y permeabilidad y el espesor de recubrimiento de las armaduras. CARACTERÍSTICAS TÉCNICAS Formación de refuerzo de cimentación de hormigón armado, realizado por bataches, en fases sucesivas, con hormigón HA-25/B/20/IIa fabricado en central, y vertido desde camión, y acero UNE-EN 10080 B 500 S, con una cuantía aproximada de 30 kg/m³; para recalce por debajo de la cimentación aislada existente, situándose su base de apoyo a menos de 2 metros de profundidad, sin incluir excavación, entibación, relleno ni compactación del terreno. Incluso p/p de elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y montaje en el lugar definitivo de su colocación en obra, separadores, curado del hormigón, montaje, desmontaje y retirada del sistema de encofrado y del material auxiliar una vez puesta en carga la cimentación y en condiciones de soportar los esfuerzos recibidos. NORMATIVA DE APLICACIÓN Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08). Ejecución: CTE. DB-SE-C Seguridad estructural: Cimientos. NTE-CSZ. Cimentaciones superficiales: Zapatas. CRITERIO DE MEDICIÓN EN PROYECTO Volumen medido sobre las secciones teóricas de la excavación, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que la cimentación existente se ha descargado mediante los apeos correspondientes. Se comprobará la existencia de la capa de hormigón de limpieza, que presentará un plano de apoyo horizontal y una superficie limpia. AMBIENTALES. Se suspenderán los trabajos de hormigonado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el hormigonado o posterior periodo de fraguado, no pudiendo comenzarse el hormigonado de los diferentes elementos sin la autorización por escrito del director de la ejecución de la obra. FASES DE EJECUCIÓN. Replanteo y trazado de la cimentación. Montaje del sistema de encofrado. Colocación de separadores y fijación de las armaduras. Vertido y compactación del hormigón. Coronación y enrase de cimientos. Curado del hormigón. Desmontaje y retirada del sistema de encofrado. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el volumen teórico ejecutado según especificaciones de Proyecto, sin incluir los incrementos por excesos de excavación no autorizados. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 02 01 |
Madera. |
1,510 |
1,373 |
17 04 05 |
Hierro y acero. |
1,085 |
0,517 |
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
8,360 |
5,573 |
Residuos generados: |
10,955 |
7,463 |
