Aislamiento térmico de frentes de forjado y pilares en fachada, con poliestireno expandido
NAJ011 Aislamiento térmico de frentes de forjado y pilares en fachada, con poliestireno expandido

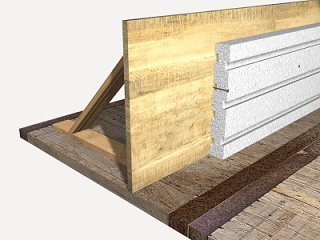

Aislamiento térmico de frentes de forjado y pilares embebidos en el espesor de la fachada, formado por panel rígido de poliestireno expandido, Grafipol Frente Forjado "VALERO", de superficie lisa y mecanizado lateral recto, de 10 mm de espesor y 30 mm de anchura, resistencia térmica 0,65 m²K/W, conductividad térmica 0,032 W/(mK), colocado a tope y clavado con puntas metálicas al encofrado de la estructura antes de hormigonar.

Casa comercial
Documentación técnica
VALERO. Productos para aislamiento térmico y acústico. Catálogo.
VALERO. Soluciones de aislamiento térmico de frentes de forjado. Información técnica.
VALERO. Soluciones de aislamiento térmico de frentes de forjado. Informe de ensayo.
Tipo
Espesor (mm)
Seguridad y salud

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt16pel030y

Panel rígido de poliestireno expandido, Grafipol Frente Forjado "VALERO", según UNE-EN 13163, de superficie lisa y mecanizado lateral recto, de 10 mm de espesor y 300 mm de anchura, resistencia térmica 0,65 m²K/W, conductividad térmica 0,032 W/(mK), Euroclase E de reacción al fuego según UNE-EN 13501-1, con código de designación EPS-EN 13163-L3-W3-T2-S5-P10-BS100-DS(N)2-CS(10)60.

1,050

1,77

1,86

mt08var070

kg

Puntas metálicas de cabeza ancha.

0,150

7,90

1,19



Subtotal materiales:

3,05

2



Mano de obra



mo054

h

Oficial 1ª montador de aislamientos.

0,150

23,74

3,56

mo101

h

Ayudante montador de aislamientos.

0,150

21,94

3,29



Subtotal mano de obra:

6,85

3



Costes directos complementarios




%

Costes directos complementarios

2,000

9,90

0,20

Coste de mantenimiento decenal: 0,91€ en los primeros 10 años.

Costes directos (1+2+3):

10,10



Referencia y título de la norma

Aplicabilidad(a)

Obligatoriedad(b)

Sistema(c)

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.



(a) Fecha de aplicabilidad de la norma armonizada

(b) Fecha en que finaliza el período de coexistencia

(c) Sistema de evaluación y verificación de la constancia de las prestaciones

UNIDAD DE OBRA NAJ011: AISLAMIENTO TÉRMICO DE FRENTES DE FORJADO Y PILARES EN FACHADA, CON POLIESTIRENO EXPANDIDO.


CARACTERÍSTICAS TÉCNICAS

Aislamiento térmico de frentes de forjado y pilares embebidos en el espesor de la fachada, formado por panel rígido de poliestireno expandido, Grafipol Frente Forjado "VALERO", de superficie lisa y mecanizado lateral recto, de 10 mm de espesor y 30 mm de anchura, resistencia térmica 0,65 m²K/W, conductividad térmica 0,032 W/(mK), colocado a tope y clavado con puntas metálicas al encofrado de la estructura antes de hormigonar.



NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.


CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que el soporte es estable, está limpio, seco y exento de polvo, grasas y desencofrantes. No se aplicará en soportes que no hayan cumplido los plazos necesarios para su total estabilización y/o secado.


AMBIENTALES.

Se suspenderán los trabajos cuando la velocidad del viento sea superior a 30 km/h o la humedad ambiental sea superior al 80%.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo y corte del aislante. Fijación del aislante.


CONDICIONES DE TERMINACIÓN.

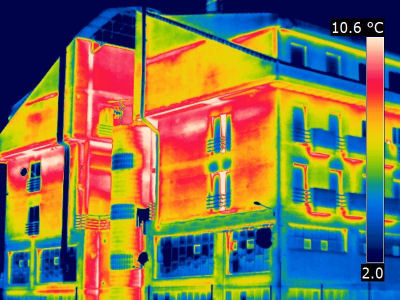

El aislamiento de la totalidad de la superficie será homogéneo. No existirán puentes térmicos.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,008

0,013



Residuos generados:

0,008

0,013

17 02 03

Plástico.

0,025

0,042



Envases:

0,025

0,042



Total residuos:

0,033

0,055
