UAI010

m

Sumidero longitudinal.

154,82€

Canaleta prefabricada de PVC, de 500 mm de longitud, 200 mm de ancho y 188 mm de alto, gris, con conexiones de Ø 90 mm y Ø 110 mm, modelo CAN-200-GM "ADEQUA", con rejilla de acero galvanizado, clase A-15 según UNE-EN 124 y UNE-EN 1433, de 200 mm de ancho y 1000 mm de longitud, modelo RAG-200-A15.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt10hmf010Mm

m³

Hormigón HM-20/B/20/I, fabricado en central.

0,052

73,13

3,80

mt11cnq120a

Ud

Canaleta prefabricada de PVC, de 500 mm de longitud, 200 mm de ancho y 188 mm de alto, gris, con conexiones de Ø 90 mm y Ø 110 mm, modelo CAN-200-GM "ADEQUA", incluso p/p de piezas especiales.

2,000

13,13

26,26

mt11cnq125a

Ud

Rejilla de acero galvanizado, clase A-15 según UNE-EN 124 y UNE-EN 1433, de 200 mm de ancho y 1000 mm de longitud, modelo RAG-200-A15, "ADEQUA", para canaleta prefabricada de PVC.

1,000

40,31

40,31

mt11pvq010a

Ud

Sifón en línea, registrable, de PVC, color gris, "ADEQUA", de 110 mm de diámetro.

1,000

68,06

68,06

mo040

h

Oficial 1ª construcción de obra civil.

0,353

17,24

6,09

mo082

h

Ayudante construcción de obra civil.

0,176

16,13

2,84

%

Medios auxiliares

2,000

147,36

2,95

%

Costes indirectos

3,000

150,31

4,51

Coste de mantenimiento decenal: 7,74€ en los primeros 10 años.

Total:

154,82

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 1433:2003

1.8.2003

1.8.2004

3

Canales de desagüe para zonas de circulación utilizadas por peatones y vehículos. Clasificación, requisitos de diseño y de ensayo, marcado y evaluación de la conformidad.

UNE-EN 1433:2003/A1:2005

1.1.2006

1.1.2006

UNIDAD DE OBRA UAI010: SUMIDERO LONGITUDINAL.

CARACTERÍSTICAS TÉCNICAS

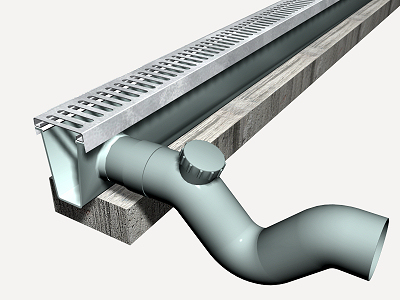

Formación de canaleta prefabricada de PVC, de 500 mm de longitud, 200 mm de ancho y 188 mm de alto, gris, con conexiones de Ø 90 mm y Ø 110 mm, modelo CAN-200-GM "ADEQUA", con rejilla de acero galvanizado, clase A-15 según UNE-EN 124 y UNE-EN 1433, de 200 mm de ancho y 1000 mm de longitud, modelo RAG-200-A15, realizado sobre solera de hormigón en masa HM-20/B/20/I de 10 cm de espesor. Incluso p/p de piezas especiales, recibido, sifón en línea registrable colocado a la salida del sumidero para garantizar el sello hidráulico, incluyendo el relleno del trasdós y sin incluir la excavación. Totalmente montado, conexionado a la red general de desagüe y probado.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08).

Ejecución: CTE. DB HS Salubridad.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida en proyección horizontal, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a obturaciones y tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

1,142

0,761

17 02 03

Plástico.

0,018

0,030

Residuos generados:

1,160

0,791

15 01 01

Envases de papel y cartón.

0,040

0,053

Total residuos:

1,200

0,845
