Enviar sugerencia | Exportación: |
|
|
UAI020 |
Ud |
Imbornal. |
261,59€ |
|

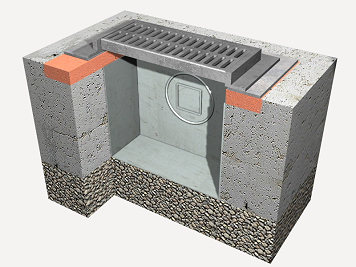

Imbornal en calzada con poceta de clapeta, construido con hormigón, de 30x70x90 cm. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt01arr010c |
t |
Grava de cantera, de 60 a 90 mm de diámetro. |
0,110 |
7,23 |
0,80 |
|
mt10hmf010Mp |
m³ |
Hormigón HM-20/P/20/I, fabricado en central. |
0,250 |
69,13 |
17,28 |
|
mt04lma010b |
Ud |
Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm, según UNE-EN 771-1. |
13,000 |
0,23 |
2,99 |
|
mt08aaa010a |
m³ |
Agua. |
0,009 |
1,50 |
0,01 |
|
mt09mif010la |
t |
Mortero industrial para albañilería, de cemento, color gris, con aditivo hidrófugo, categoría M-15 (resistencia a compresión 15 N/mm²), suministrado en sacos, según UNE-EN 998-2. |
0,047 |
39,80 |
1,87 |
|
mt11poc010 |
Ud |
Poceta prefabricada de poliuretano de 45x23x40 cm, incluso clapeta de aluminio anodizado de 13,5x13,5 cm. |
1,000 |
105,00 |
105,00 |
|
mt11rej010g |
Ud |
Marco y rejilla de fundición dúctil, clase C-250 según UNE-EN 124, abatible y provista de cadena antirrobo, de 700x300 mm, para imbornal, incluso revestimiento de pintura bituminosa y relieves antideslizantes en la parte superior. |
1,000 |
51,28 |
51,28 |
|
mt01arr010a |
t |
Grava de cantera, de 19 a 25 mm de diámetro. |
0,726 |
7,23 |
5,25 |
|
mt08epr040 |
Ud |
Encofrado recuperable de chapa metálica para formación de imbornal de sección rectangular. |
0,015 |
182,86 |
2,74 |
|
Subtotal materiales: |
187,22 |
||||
|
2 |
Mano de obra |
||||
|
mo041 |
h |
Oficial 1ª construcción de obra civil. |
2,014 |
17,24 |
34,72 |
|
mo087 |
h |
Ayudante construcción de obra civil. |
2,140 |
16,13 |
34,52 |
|
Subtotal mano de obra: |
69,24 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
256,46 |
5,13 |
|
|
Coste de mantenimiento decenal: 13,08€ en los primeros 10 años. |
Costes directos (1+2+3): |
261,59 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 771-1:2011/A1:2016 |
10.6.2016 |
10.6.2017 |
2+/4 |
|
Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida |
|||
|
UNE-EN 998-2:2012 |
1.6.2011 |
1.6.2012 |
2+/4 |
|
Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA UAI020: IMBORNAL. CARACTERÍSTICAS TÉCNICAS Formación de imbornal en calzada construido con hormigón en masa HM-20/P/20/I, de 30x70x90 cm, realizado sobre cama de asiento de material granular de 20 cm de espesor, con poceta prefabricada de poliuretano de 45x23x40 cm incluida la clapeta de aluminio anodizado de 13,5x13,5 cm y rejilla de fundición dúctil normalizada, clase C-250 según UNE-EN 124, compatible con superficies de adoquín, hormigón o asfalto en caliente, abatible y antirrobo, con marco de fundición del mismo tipo, enrasada al pavimento. Incluso colocación y retirada de encofrado recuperable de chapa metálica. Totalmente instalado y conexionado a la red general de desagüe, incluyendo el relleno del trasdós con material granular y sin incluir la excavación. NORMATIVA DE APLICACIÓN Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08). CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que la ubicación se corresponde con la de Proyecto. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y trazado del imbornal en planta y alzado. Excavación. Eliminación de las tierras sueltas del fondo de la excavación. Formación de cama con material granular. Colocación del encofrado. Vertido y compactación del hormigón en formación de poceta. Retirada del encofrado. Colocación de la poceta prefabricada. Empalme y rejuntado del imbornal al colector. Relleno del trasdós. Colocación del marco y la rejilla. CONDICIONES DE TERMINACIÓN. Se conectará con la red de saneamiento del municipio, asegurándose su estanqueidad y circulación. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a obturaciones y tráfico pesado. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. |
Residuos generados
|
Código LER |
Residuos generados |
Peso (kg) |
Volumen (l) |
|
01 04 08 |
Residuos de grava y rocas trituradas distintos de los mencionados en el código 01 04 07. |
6,755 |
4,503 |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
3,928 |
2,619 |
|
17 01 02 |
Ladrillos. |
4,242 |
3,394 |
|
17 04 05 |
Hierro y acero. |
0,461 |
0,220 |
|
Residuos generados: |
15,386 |
10,735 |
|
|
15 01 01 |
Envases de papel y cartón. |
0,403 |
0,537 |
|
17 02 03 |
Plástico. |
0,024 |
0,040 |
|
17 02 01 |
Madera. |
0,566 |
0,515 |
|
Envases: |
0,993 |
1,092 |
|
|
Total residuos: |
16,379 |
11,827 |
