IVG025

m

Conducto de ventilación de sección circular.

37,45€

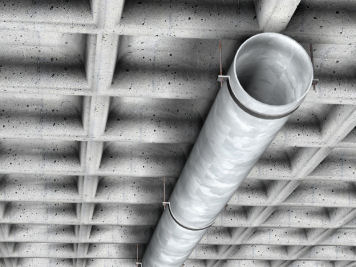

Conducto circular de pared simple helicoidal de acero galvanizado, de 500 mm de diámetro y 1 mm de espesor.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt42con200nd

m

Conducto circular de pared simple helicoidal de acero galvanizado, de 500 mm de diámetro y 1 mm de espesor, con refuerzos, suministrado en tramos de 3 ó 5 m, para instalaciones de ventilación y climatización.

1,050

31,00

32,55

mt42con500q

Ud

Brida de 500 mm de diámetro y soporte de techo con varilla para fijación de conductos circulares de aire en instalaciones de ventilación y climatización.

0,250

9,30

2,33

Subtotal materiales:

34,88

2

Mano de obra

mo013

h

Oficial 1ª montador de conductos de chapa metálica.

0,050

19,11

0,96

mo084

h

Ayudante montador de conductos de chapa metálica.

0,050

17,53

0,88

Subtotal mano de obra:

1,84

3

Costes directos complementarios

%

Costes directos complementarios

2,000

36,72

0,73

Coste de mantenimiento decenal: 3,37€ en los primeros 10 años.

Costes directos (1+2+3):

37,45

UNIDAD DE OBRA IVG025: CONDUCTO DE VENTILACIÓN DE SECCIÓN CIRCULAR.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Para evitar que se produzca el fenómeno electroquímico de la corrosión galvánica entre metales con diferente potencial, se tomarán las siguientes medidas: evitar el contacto físico entre ellos, aislar eléctricamente los metales con diferente potencial y evitar el contacto entre los elementos metálicos y el yeso.

CARACTERÍSTICAS TÉCNICAS

Conducto circular de pared simple helicoidal de acero galvanizado, de 500 mm de diámetro y 1 mm de espesor, con refuerzos, suministrado en tramos de 3 ó 5 m, para instalaciones de ventilación y climatización. Incluso p/p de recorte de materiales, uniones, refuerzos, embocaduras, tapas de registro, elementos de fijación, conexiones entre la red de conductos y ventiladores o cajas de ventilación y accesorios, sin incluir piezas especiales, compuertas de regulación o cortafuego, ni rejillas y difusores. Totalmente montado, conexionado y probado.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud proyectada, según documentación gráfica de Proyecto, medida entre los ejes de los elementos o de los puntos a conectar, descontando las piezas especiales.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

PRUEBAS DE SERVICIO.

Prueba de resistencia mecánica y estanqueidad.

CONSERVACIÓN Y MANTENIMIENTO.

No albergarán conducciones de otras instalaciones mecánicas o eléctricas ni serán atravesados por éstas.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,845

0,402

Residuos generados:

0,845

0,402

17 02 03

Plástico.

0,003

0,005

17 02 01

Madera.

0,060

0,055

Envases:

0,063

0,060

Total residuos:

0,908

0,462
