IBR115

Ud

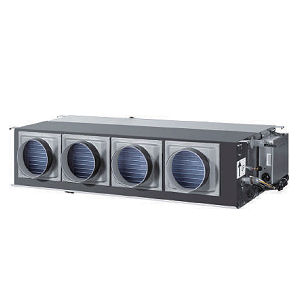

Unidad interior de aire acondicionado, con distribución por conductos tubulares.

1.112,64€

Unidad interior de aire acondicionado, con distribución por conductos tubulares, sistema de volumen de refrigerante variable MRV, modelo AD482MMERA "HAIER", para gas R-410A, potencia frigorífica nominal 14 kW, potencia calorífica nominal 16 kW, alimentación monofásica (230V/50Hz), caudal de aire 2100 m³/h, presión sonora a velocidad alta/media/baja 41/40/39 dBA, dimensiones (anchura/profundidad/altura) 1410/645/350 mm, peso 59 kg, presión estática 50~96 Pa, diámetro de conexión de la tubería de líquido 9,52 mm, diámetro de conexión de la tubería de gas 15,88 mm, con bomba para elevación de condensados, con control remoto por cable con pantalla a color, modelo YR-E16B, con selección del modo de funcionamiento, de la velocidad del ventilador y de la temperatura ambiente, para control individual de una unidad interior de aire acondicionado o control de un grupo de un máximo de 16 unidades interiores. Incluso elementos para suspensión del techo. El precio no incluye la canalización ni el cableado eléctrico de alimentación.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt42hai105f

Ud

Unidad interior de aire acondicionado, con distribución por conductos tubulares, sistema de volumen de refrigerante variable MRV, modelo AD482MMERA "HAIER", para gas R-410A, potencia frigorífica nominal 14 kW, potencia calorífica nominal 16 kW, alimentación monofásica (230V/50Hz), caudal de aire 2100 m³/h, presión sonora a velocidad alta/media/baja 41/40/39 dBA, dimensiones (anchura/profundidad/altura) 1410/645/350 mm, peso 59 kg, presión estática 50~96 Pa, diámetro de conexión de la tubería de líquido 9,52 mm, diámetro de conexión de la tubería de gas 15,88 mm, con bomba para elevación de condensados.

1,000

895,00

895,00

mt42hai555a

Ud

Control remoto por cable con pantalla a color, modelo YR-E16B "HAIER", con selección del modo de funcionamiento, de la velocidad del ventilador y de la temperatura ambiente, para control individual de una unidad interior de aire acondicionado o control de un grupo de un máximo de 16 unidades interiores.

1,000

120,00

120,00

mt42hai900

m

Cable bipolar, de 0,5 mm² de sección

15,000

0,80

12,00

mt35aia090ma

m

Tubo rígido de PVC, enchufable, curvable en caliente, de color negro, de 16 mm de diámetro nominal, para canalización fija en superficie. Resistencia a la compresión 1250 N, resistencia al impacto 2 julios, temperatura de trabajo -5°C hasta 60°C, con grado de protección IP547 según UNE 20324, propiedades eléctricas: aislante, no propagador de la llama. Según UNE-EN 61386-1 y UNE-EN 61386-22. Incluso abrazaderas, elementos de sujeción y accesorios (curvas, manguitos, tes, codos y curvas flexibles).

5,000

0,85

4,25

mt42www090

Ud

Kit de soportes para suspensión del techo, formado por cuatro varillas roscadas de acero galvanizado, con sus tacos, tuercas y arandelas correspondientes.

1,000

22,00

22,00

Subtotal materiales:

1.053,25

2

Mano de obra

mo005

h

Oficial 1ª instalador de climatización.

1,000

19,56

19,56

mo104

h

Ayudante instalador de climatización.

1,000

18,01

18,01

Subtotal mano de obra:

37,57

3

Costes directos complementarios

%

Costes directos complementarios

2,000

1.090,82

21,82

Coste de mantenimiento decenal: 311,54€ en los primeros 10 años.

Costes directos (1+2+3):

1.112,64

UNIDAD DE OBRA IBR115: UNIDAD INTERIOR DE AIRE ACONDICIONADO, CON DISTRIBUCIÓN POR CONDUCTOS TUBULARES.

CARACTERÍSTICAS TÉCNICAS

Unidad interior de aire acondicionado, con distribución por conductos tubulares, sistema de volumen de refrigerante variable MRV, modelo AD482MMERA "HAIER", para gas R-410A, potencia frigorífica nominal 14 kW, potencia calorífica nominal 16 kW, alimentación monofásica (230V/50Hz), caudal de aire 2100 m³/h, presión sonora a velocidad alta/media/baja 41/40/39 dBA, dimensiones (anchura/profundidad/altura) 1410/645/350 mm, peso 59 kg, presión estática 50~96 Pa, diámetro de conexión de la tubería de líquido 9,52 mm, diámetro de conexión de la tubería de gas 15,88 mm, con bomba para elevación de condensados, con control remoto por cable con pantalla a color, modelo YR-E16B, con selección del modo de funcionamiento, de la velocidad del ventilador y de la temperatura ambiente, para control individual de una unidad interior de aire acondicionado o control de un grupo de un máximo de 16 unidades interiores. Incluso elementos para suspensión del techo.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la canalización ni el cableado eléctrico de alimentación.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 11

Cables distintos de los especificados en el código 17 04 10.

0,011

0,007

17 02 03

Plástico.

0,017

0,028

Residuos generados:

0,028

0,036

15 01 01

Envases de papel y cartón.

0,975

1,300

Envases:

0,975

1,300

Total residuos:

1,003

1,336
