ICS088

Ud

Equipo premontado con contador calorífico para circuitos de calefacción y A.C.S.

1.618,02€

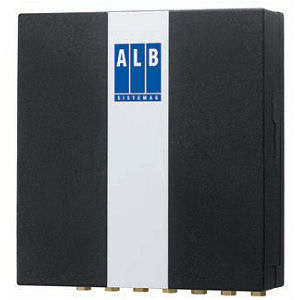

Equipo premontado para circuito de calefacción y producción de A.C.S., "ALB", potencia de A.C.S. entre 37 y 42 kW, potencia de calefacción 15 kW, presión nominal 10 bar, temperatura máxima 95°C, con caja de EPP de 590x550x150 mm, intercambiador de placas de acero inoxidable para producción de A.C.S., con prioridad de A.C.S., válvula multifunción con regulador de presión diferencial, válvula de zona con cabezal electrotérmico y válvula de regulación termostática, filtro de partículas y conexiones 3/4" hembra, con contador de energía para calefacción, de chorro simple, diámetro nominal 1/2", para caudal nominal 1,5 m³/h, de lectura directa, con tapa para caja de equipo premontado para circuito de calefacción y producción de A.C.S.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt38alb790b

Ud

Equipo premontado para circuito de calefacción y producción de A.C.S., "ALB", potencia de A.C.S. entre 37 y 42 kW, potencia de calefacción 15 kW, presión nominal 10 bar, temperatura máxima 95°C, con caja de EPP de 590x550x150 mm, intercambiador de placas de acero inoxidable para producción de A.C.S., con prioridad de A.C.S., válvula multifunción con regulador de presión diferencial, válvula de zona con cabezal electrotérmico y válvula de regulación termostática, filtro de partículas y conexiones 3/4" hembra.

1,000

1.250,00

1.250,00

mt38alb730c

Ud

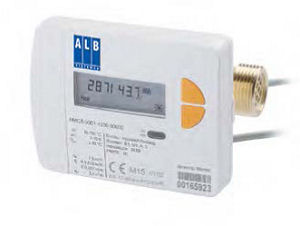

Contador de energía para calefacción, de chorro simple, diámetro nominal 1/2", para caudal nominal 1,5 m³/h, de lectura directa "ALB", formado por un contador volumétrico, un módulo electrónico para lectura de datos, extraíble, para medición de temperaturas del contador de energía y configuración de la cantidad de pulsos con batería interna de 3 V y dos sondas de temperatura, una para la ida y otra para el retorno.

1,000

233,71

233,71

mt38alb791b

Ud

Tapa para caja de equipo premontado para circuito de calefacción y producción de A.C.S., "ALB", de 590x550 mm.

1,000

80,00

80,00

mt38www012

Ud

Material auxiliar para instalaciones de calefacción y A.C.S.

1,000

2,10

2,10

Subtotal materiales:

1.565,81

2

Mano de obra

mo004

h

Oficial 1ª calefactor.

1,000

20,48

20,48

Subtotal mano de obra:

20,48

3

Costes directos complementarios

%

Costes directos complementarios

2,000

1.586,29

31,73

Coste de mantenimiento decenal: 404,51€ en los primeros 10 años.

Costes directos (1+2+3):

1.618,02

UNIDAD DE OBRA ICS088: EQUIPO PREMONTADO CON CONTADOR CALORÍFICO PARA CIRCUITOS DE CALEFACCIÓN Y A.C.S.

CARACTERÍSTICAS TÉCNICAS

Equipo premontado para circuito de calefacción y producción de A.C.S., "ALB", potencia de A.C.S. entre 37 y 42 kW, potencia de calefacción 15 kW, presión nominal 10 bar, temperatura máxima 95°C, con caja de EPP de 590x550x150 mm, intercambiador de placas de acero inoxidable para producción de A.C.S., con prioridad de A.C.S., válvula multifunción con regulador de presión diferencial, válvula de zona con cabezal electrotérmico y válvula de regulación termostática, filtro de partículas y conexiones 3/4" hembra, con contador de energía para calefacción, de chorro simple, diámetro nominal 1/2", para caudal nominal 1,5 m³/h, de lectura directa, con tapa para caja de equipo premontado para circuito de calefacción y producción de A.C.S.

NORMATIVA DE APLICACIÓN

Instalación: CTE. DB-HS Salubridad.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

0,086

0,115

Envases:

0,086

0,115
