ICM055

m²

Sistema de calefacción por suelo radiante eléctrico, en seco.

57,75€

Sistema "MAGNUM HEATING" de calefacción por suelo radiante eléctrico, formado por film de polietileno, de 4x3 m y 0,1 mm de espesor, placas para aislamiento térmico y acústico PS, de 120x50 cm y 6 mm de espesor, conductividad térmica 0,0279 W/(mK), resistencia a compresión 60 kN/m², y lámina radiante eléctrica Foil, de potencia 120 W/m², 0,6 m de anchura y 0,3 mm de espesor, alimentación monofásica a 230 V, con juego de terminales de conexión eléctrica, para lámina radiante eléctrica Foil, cinta adhesiva de aluminio, de 5 cm de anchura y banda de poliestireno, de 10 cm de anchura.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt38mag005b

Ud

Film de polietileno 720807 "MAGNUM HEATING", de 4x3 m y 0,1 mm de espesor.

0,083

22,80

1,89

mt17mag001b

Ud

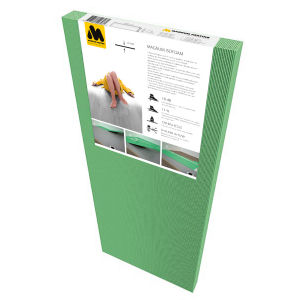

Paquete de 10 placas para aislamiento térmico y acústico PS 730300 "MAGNUM HEATING", de 120x50 cm y 6 mm de espesor, conductividad térmica 0,0279 W/(mK), resistencia a compresión 60 kN/m².

0,167

38,55

6,44

mt38mag004b

m²

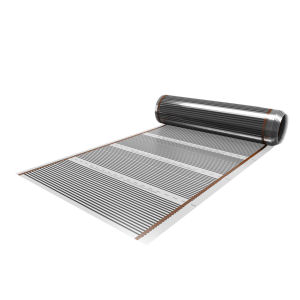

Lámina radiante eléctrica Foil 360120 "MAGNUM HEATING", de potencia 120 W/m², 0,6 m de anchura y 0,3 mm de espesor, alimentación monofásica a 230 V.

1,000

34,10

34,10

mt38mag009b

Ud

Juego de terminales de conexión eléctrica 720815 "MAGNUM HEATING", para lámina radiante eléctrica Foil.

0,100

52,75

5,28

mt38mag140a

Ud

Rollo de 22,5 m de cinta adhesiva de aluminio 720200 "MAGNUM HEATING", de 5 cm de anchura.

0,089

8,50

0,76

mt38mag013a

Ud

Rollo de 10 m de banda de poliestireno 720400 "MAGNUM HEATING", de 10 cm de anchura.

0,050

5,45

0,27

Subtotal materiales:

48,74

2

Mano de obra

mo004

h

Oficial 1ª calefactor.

0,200

20,48

4,10

mo103

h

Ayudante calefactor.

0,200

18,88

3,78

Subtotal mano de obra:

7,88

3

Costes directos complementarios

%

Costes directos complementarios

2,000

56,62

1,13

Coste de mantenimiento decenal: 12,13€ en los primeros 10 años.

Costes directos (1+2+3):

57,75

UNIDAD DE OBRA ICM055: SISTEMA DE CALEFACCIÓN POR SUELO RADIANTE ELÉCTRICO, EN SECO.

CARACTERÍSTICAS TÉCNICAS

Sistema "MAGNUM HEATING" de calefacción por suelo radiante eléctrico, formado por film de polietileno, de 4x3 m y 0,1 mm de espesor, placas para aislamiento térmico y acústico PS, de 120x50 cm y 6 mm de espesor, conductividad térmica 0,0279 W/(mK), resistencia a compresión 60 kN/m², y lámina radiante eléctrica Foil, de potencia 120 W/m², 0,6 m de anchura y 0,3 mm de espesor, alimentación monofásica a 230 V, con juego de terminales de conexión eléctrica, para lámina radiante eléctrica Foil, cinta adhesiva de aluminio, de 5 cm de anchura y banda de poliestireno, de 10 cm de anchura. Totalmente montado, conexionado y probado.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie útil, medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Limpieza y preparación de la superficie soporte. Colocación de la barrera de vapor. Colocación del aislamiento térmico. Colocación de la lámina radiante.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,003

0,005

Residuos generados:

0,003

0,005
