IEF005

Ud

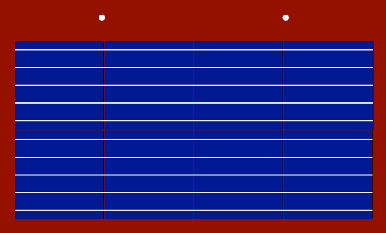

Teja solar fotovoltaica plana.

74,22€

Teja solar fotovoltaica plana de células de silicio policristalino, modelo SI-ESF-M-BIPV-TL-F-P156-8H "SOLAR INNOVA", potencia máxima (Wp) 35 W, tensión a máxima potencia (Vmp) 4,27 V, intensidad a máxima potencia (Imp) 8,2 A, tensión en circuito abierto (Voc) 5,08 V, intensidad de cortocircuito (Isc) 8,7 A, eficiencia 12,12%, 8 células de 156x156 mm, vidrio exterior templado de 4 mm de espesor, capa adhesiva de etilvinilacetato (EVA), capa posterior vidrio exterior templado de 4 mm de espesor, temperatura de trabajo -40°C hasta 85°C, dimensiones 705x410x9 mm, resistencia a la carga del viento 245 kg/m², resistencia a la carga de la nieve 551 kg/m², peso 6,67 kg, con caja de conexiones de PVC con diodos, cables polarizados de 4 mm² de sección y 450 mm de longitud y conectores MC4. Incluso accesorios de montaje y material de conexionado eléctrico.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt35sol110h

Ud

Teja solar fotovoltaica plana de células de silicio policristalino, modelo SI-ESF-M-BIPV-TL-F-P156-8H "SOLAR INNOVA", potencia máxima (Wp) 35 W, tensión a máxima potencia (Vmp) 4,27 V, intensidad a máxima potencia (Imp) 8,2 A, tensión en circuito abierto (Voc) 5,08 V, intensidad de cortocircuito (Isc) 8,7 A, eficiencia 12,12%, 8 células de 156x156 mm, vidrio exterior templado de 4 mm de espesor, capa adhesiva de etilvinilacetato (EVA), capa posterior vidrio exterior templado de 4 mm de espesor, temperatura de trabajo -40°C hasta 85°C, dimensiones 705x410x9 mm, resistencia a la carga del viento 245 kg/m², resistencia a la carga de la nieve 551 kg/m², peso 6,67 kg, con caja de conexiones de PVC con diodos, cables polarizados de 4 mm² de sección y 450 mm de longitud y conectores MC4.

1,000

66,00

66,00

Subtotal materiales:

66,00

2

Mano de obra

mo009

h

Oficial 1ª instalador de captadores solares.

0,180

19,56

3,52

mo108

h

Ayudante instalador de captadores solares.

0,180

18,01

3,24

Subtotal mano de obra:

6,76

3

Costes directos complementarios

%

Costes directos complementarios

2,000

72,76

1,46

Coste de mantenimiento decenal: 11,13€ en los primeros 10 años.

Costes directos (1+2+3):

74,22

UNIDAD DE OBRA IEF005: TEJA SOLAR FOTOVOLTAICA PLANA.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Se evitará colocar en serie módulos con distintos rendimientos.

CARACTERÍSTICAS TÉCNICAS

Teja solar fotovoltaica plana de células de silicio policristalino, modelo SI-ESF-M-BIPV-TL-F-P156-8H "SOLAR INNOVA", potencia máxima (Wp) 35 W, tensión a máxima potencia (Vmp) 4,27 V, intensidad a máxima potencia (Imp) 8,2 A, tensión en circuito abierto (Voc) 5,08 V, intensidad de cortocircuito (Isc) 8,7 A, eficiencia 12,12%, 8 células de 156x156 mm, vidrio exterior templado de 4 mm de espesor, capa adhesiva de etilvinilacetato (EVA), capa posterior vidrio exterior templado de 4 mm de espesor, temperatura de trabajo -40°C hasta 85°C, dimensiones 705x410x9 mm, resistencia a la carga del viento 245 kg/m², resistencia a la carga de la nieve 551 kg/m², peso 6,67 kg, con caja de conexiones de PVC con diodos, cables polarizados de 4 mm² de sección y 450 mm de longitud y conectores MC4. Incluso accesorios de montaje y material de conexionado eléctrico.

NORMATIVA DE APLICACIÓN

Instalación: CTE. DB-HS Salubridad.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Colocación y fijación. Conexionado y comprobación de su correcto funcionamiento.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
